Paso 1: Para imprimir parte de archivos y lista de materiales
Impresión 3D:
Los archivos imprimibles 3D se unen a este paso. Yo los creé yo mismo y ha proporcionado de forma gratuita, que se puede utilizar cualquier forma que desee! Partes se pueden imprimir en cualquier material. No te recomiendo impresión con apoyos en las partes internas soportes necesitadas. Recomiendo al menos 2 perímetros exteriores en todos los lados y un mínimo relleno de 15%.
Hardware:

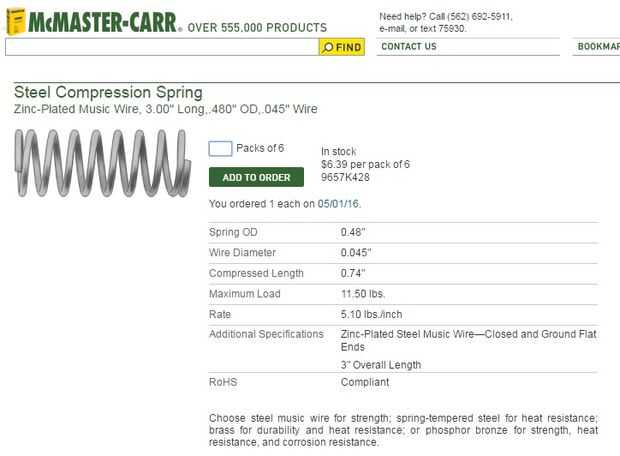

(1) primavera (tarifa del resorte = 5.1 lbs/pulg): http://www.mcmaster.com/nav/enter.asp?partnum=9657...

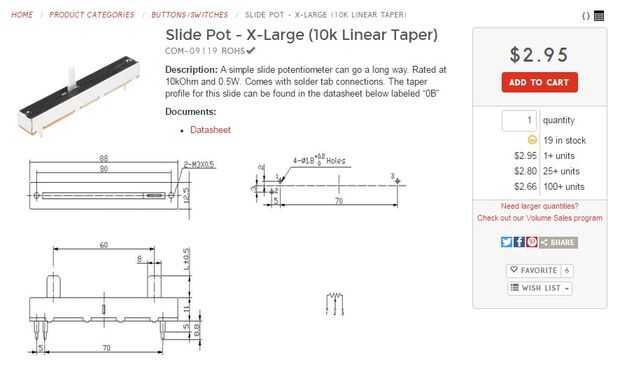

(1) potenciómetro (recorrido de 2,36 pulgadas) de deslizamiento: https://www.sparkfun.com/products/9119
1 tuerca de 1/4"-20
(1) 1/4"-20 hexagonal tornillo de 4" de largo, parcialmente roscado (totalmente roscado reduce la suavidad de la célula de plomo)
Adquisición de datos:
(1) Arduino Uno (el programa se adjunta a este paso)
(1) interfaz de la pantalla (esto es opcional ya que sólo puede usar al monitor de Arduino serial en la computadora para leer mediciones. Los botones son overkill para este proyecto pero son bueno para otras cosas).
