3D impreso soporte Modular (caso) para Arduino y frambuesa Pi - CustoBlocks (1 / 4 paso)

Paso 1: Materiales y herramientas

Hay 2 maneras de imprimir los CustoBlocks. En primer lugar, es la impresión usted y otro es que usa el botón "Imprimir con cubos 3D" en la ventana del archivo de la parte para imprimir localmente, haga clic en él y comprobar cómo funciona.

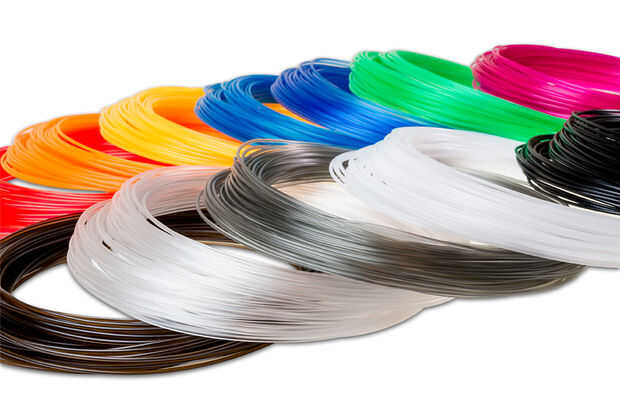

Si vas a imprimir tú mismo, supongo que se ha configurado correctamente la impresora 3D y sabe cómo usarlo. Además de esto necesitamos filamento impresión 3D: PLA, ABS o PTEG. PLA es buena opción, es fácil de usar y respetuoso del medio ambiente.

Uso de filamentos:

• 5,5 m para cada bloque
• 11m para cada bloque doble

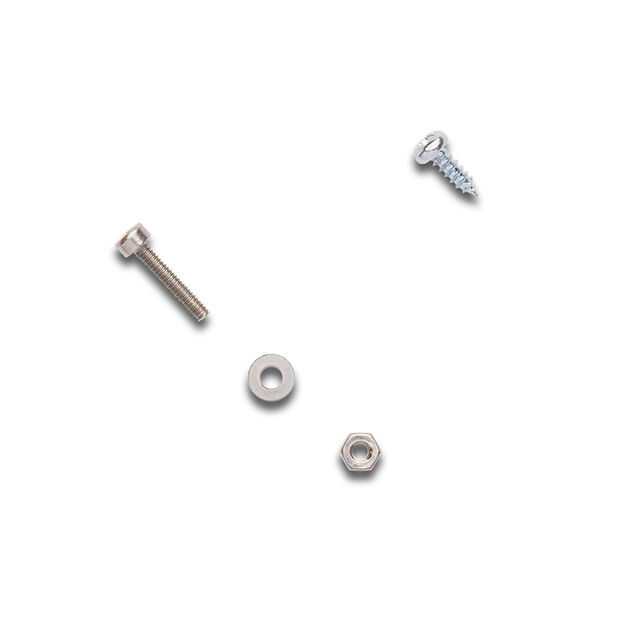

Pernos para la conexión de cada bloque a otro:

• 2 x M2 tornillo a Allen 10 mm longitud
• 2 x arandela M2
• 2 x tuerca M2

Pernos para el montaje de tarjetas electrónicas para cada tabla:

• 4 x No 2 Grabación auto tornillo Pozi 6 mm de longitud
• 4 x M2 lavadora - arandela de nylon será mejor para tableros

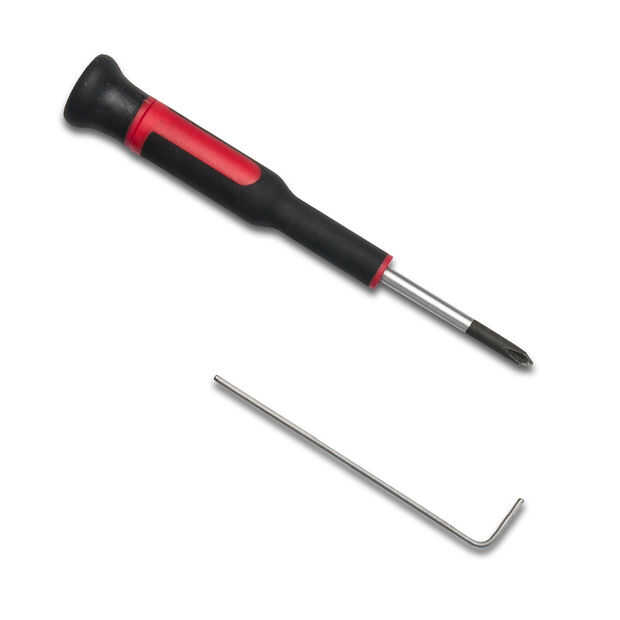

Herramientas:

• Destornillador PH 1 o destornillador de pozidriv PZ1
• Allen Key tamaño 1,5 mm
