Paso 2: diseño

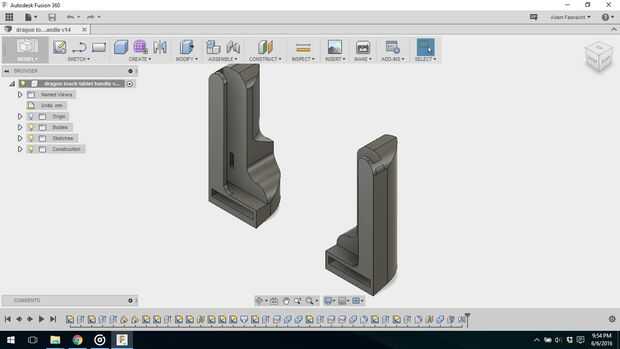

Los mangos fueron diseñados en Autodesk fusión 360.
Se tomaron medidas de la parte posterior de la tableta, el altavoz, la relación a los bordes de la tableta y el grueso usando calibradores digitales.
Primero, forma del orador fue dibujado y creado un desplazamiento. Unos planos en ángulos distintos, se crearon y bosquejados en, luego un loft creado entre cada uno. Más tarde se corta el cuerpo creado por los desvanes de geometría de la palanca para crear el canal para el sonido al pasar por.
Múltiples bocetos fueron dibujadas y extruidos para crear el mango y filetes para la superficie redondeada. El cuerpo de la canal fue cortado del cuerpo del mango, y la cara inferior redactado 10 grados para configurar la tableta ver ángulo hacia atrás ligeramente y para mejor equilibrio. Por reflejo uno terminado mango, se crea un cuerpo para el lado opuesto.
-
Encontrar los archivos en Thingiverse: http://www.thingiverse.com/thing:1612288
