Paso 2: Impresión y diseño de AutoDesk Inventor

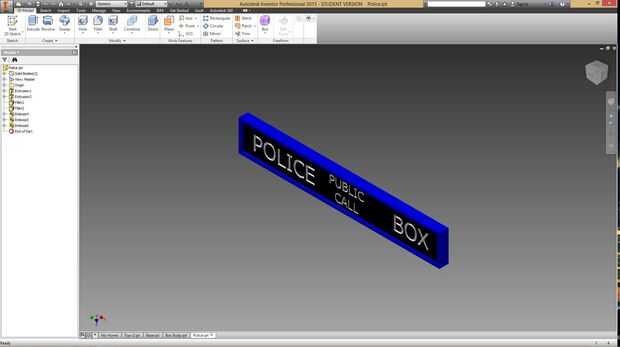

Utiliza AutoDesk Inventor 2015 para modelar la TARDIS pero hará cualquier software de CAD. Muchos de los otros ingenieros que estaban en la clase utilizan SolidWorks porque estaban más conformes con él. Ya que he no tenido ninguna experiencia previa con un programa de CAD opté por usar AutoDesk ya usó la misma clase y pude obtener la mayor cantidad de ayuda si lo necesitaba. Esto resultó para ser la mayor curva de aprendizaje para mí simplemente porque puede hacer mucho. Pasé varios minutos intentando averiguar cómo modelar un objeto, pero una vez que la encontré, no tardar tanto. He visto varios videos en YouTube para averiguar qué hacer no estaba cubierto en las conferencias de la clase.

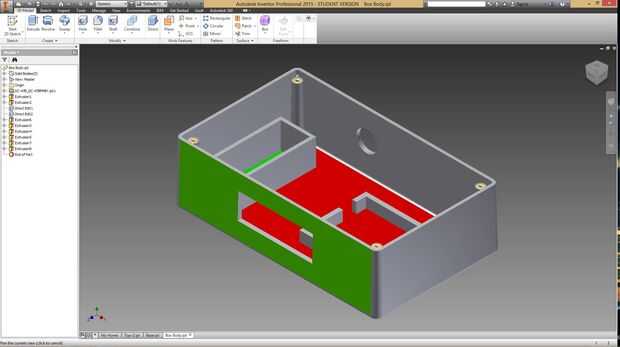

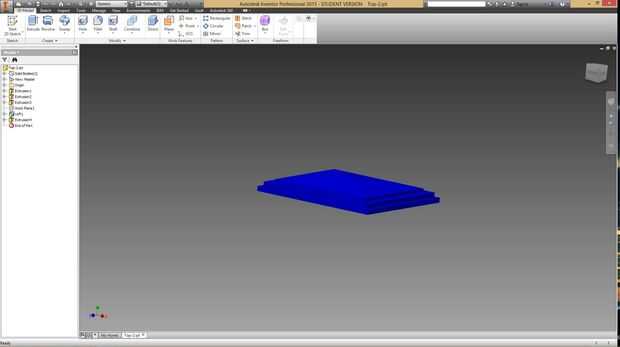

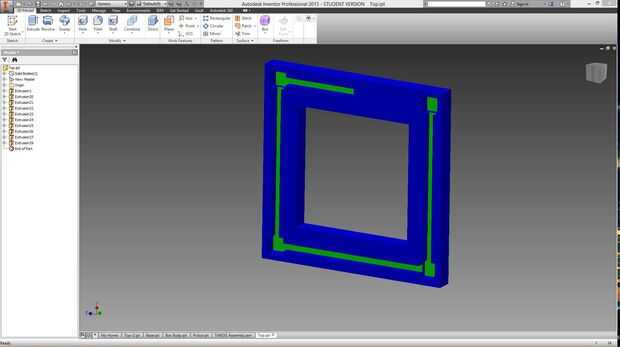

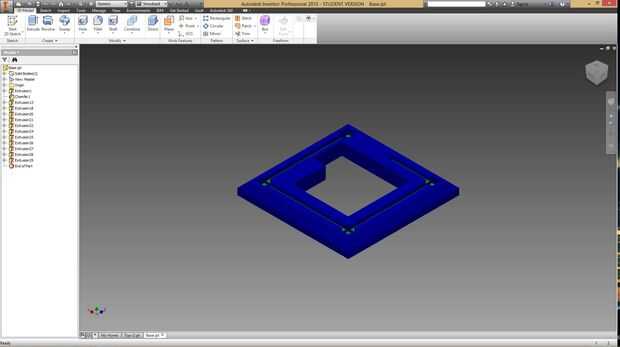

El diseño básico que se quería era por la TARDIS caber junto con la necesidad de que como poco pegamento (o epoxi) como sea posible. Mi pensamiento era puesto que la mayoría de las partes ejecutar dentro de la TARDIS, que si necesitaba para mover o reemplazar una pieza que sería más fácil hacerlo. Hay un canal que los laterales y las columnas en las esquinas. Éstos están en la base y la parte inferior de la parte superior. Ya que estábamos obligados utilizar el encerrar que viene con el kit, limita el tamaño de la TARDIS porque no pensaba que veía bien si cuelgan sobre los lados.

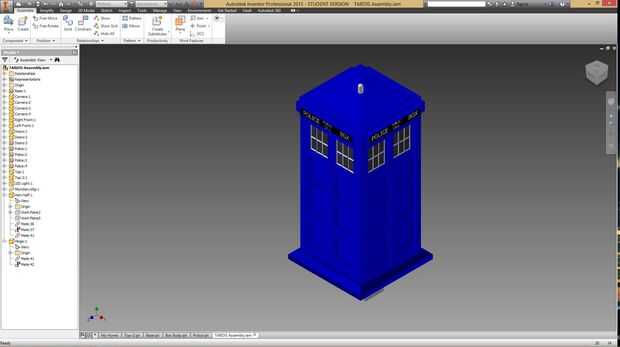

He incluido los archivos de la parte real (.ipt) así como los archivos de la Asamblea (.iam) que hice y asocian con AutoDesk. He leído que SolidWorks a veces abre los archivos .ipt así. También, están las Asambleas de la TARDIS y todo el proyecto.
Para imprimir estos archivos que los exporta como archivos .stl que muchas impresoras 3D y luego los llevó a la imprenta. Como una prueba de fallos he descargado la aplicación de escritorio de MakerBot encontrada aquí para asegurarse de que las piezas encajan en las plataformas que se encontraban en las impresoras de la tienda tenían. Además hice un archivo de .thing de este programa y tuvo hacer el proceso más rápido. Es sólo archivo de MakerBot que guarda todas las partes en la plataforma para abrir fácilmente luego exportar la impresión a una impresora. Metí alrededor de éste y otros ajustes para ver si había alguna ahorros significativos en tiempo. No tardó demasiado en imprimir excepto el recinto. Que tomó cerca de 12-13 horas para imprimir y en gran medida fue la más costosa (más pesada por lo tanto el más caro). Todo compré un kilogramo del filamento de la tienda y utiliza cerca del 75% de él porque lo imprimí todo dos veces y el kilogramo fue de $60. Así que si se imprime todo en el primer tiempo bien puede buscar en $20-$30 para la impresión de solo.
