Paso 3: Diseño de protoboard
El diseño del tablero era engañosamente simple. Puesto que todo lo que realmente se conectó a fue la pantalla que tenía una mochila de I2C por lo que sólo necesitan 4 pines de los cuales dos fueron por el poder, el IR recibió que necesitó solamente tres pernos y 4 LEDs que necesitan 2 pernos y tres pernos del servo.
El servo es sólo una escalera conexión con un alfiler y el poder y la tierra y era para eso.
Para conectar la pantalla LCD, conecté la alimentación y la tierra, las líneas SDA y SCL para Arduino y protoboard. Estos son sobre el pin 13 y están marcados en la parte inferior de la Arduino curiosamente.
El receptor IR fue conectado el Arduino y alimentación y tierra
Los LEDs fueron conectados el Arduino a través de unas resistencias de 220 ohmios y volver a la tierra de la placa. En el diagrama solo muestro uno pero se puede repetir.

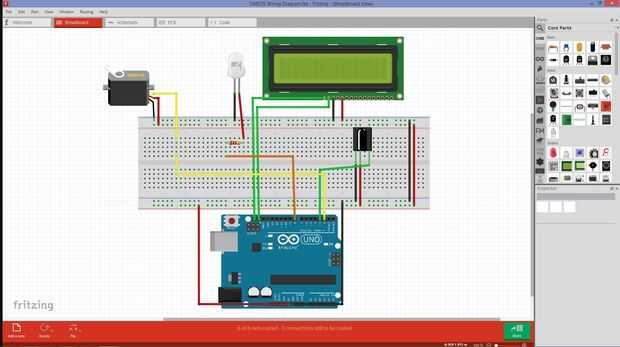

He incluido un diagrama de Fritzing para claridad, así como una captura de pantalla si no tienes Fritzing.
