Paso 3: Forma 3D básico

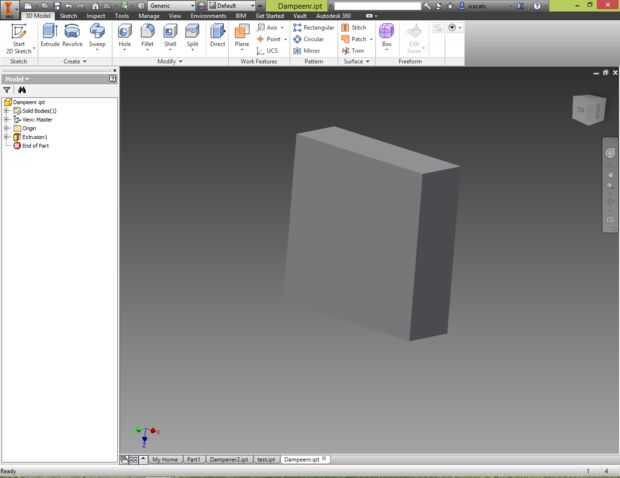

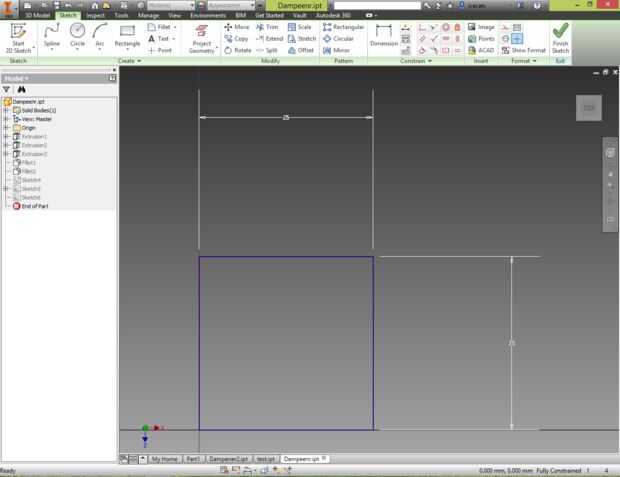

Tiempo de modelado 3D. Poner en marcha su programa de CAD de la opción y crear una pieza nueva. Recuerde que todos los modelos 3D comienzan con formas 2D. Crear un dibujo 2D y dibujar una forma base para el amortiguador. Basado en mis medidas, crea un cuadrado de 25mm como una forma de partida. Terminar el dibujo y elija la herramienta de "extraer". Esto hará que nuestro boceto 2D en un objeto dimensional 3. Sacar la forma 8mm.

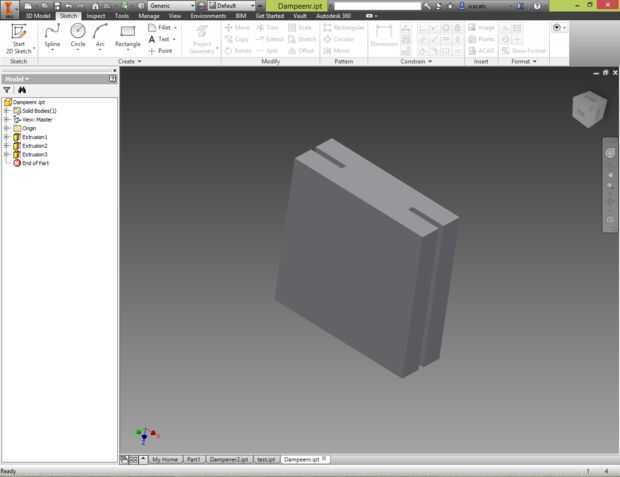

Ahora permite hace el vacío para las cuerdas de la raqueta. Este aspecto es fundamental porque mantendrá el amortiguador de caída. Dibujar un rectángulo en un lado del modelo. Mina fue de 1mm de ancho para que coincida con una cadena de raqueta. Saca el rectángulo 7mm y repita este paso en el lado opuesto del modelo. Al final, debe ser un espacio de aproximadamente 11 mm entre las dos protuberancias.
