Paso 4: Diseño de tablero de PC

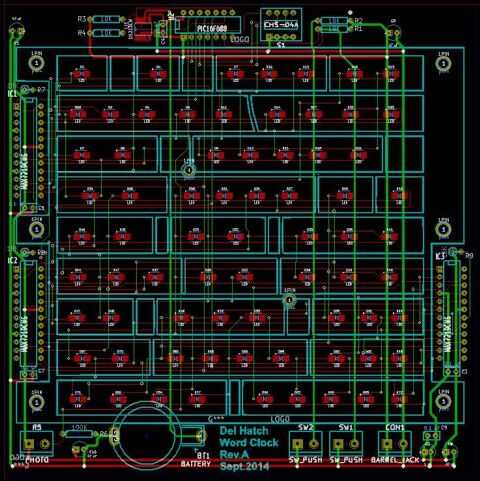

Porque quería hacer algunas de estas, he decidido crear un tablero de dos capas de circuito impreso (PCB).

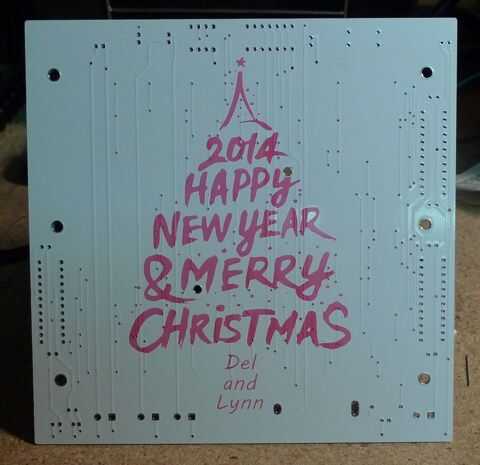

Uso de KiCad, esto no es demasiado difícil. Tenga en cuenta que he añadido una serigrafía de la parte trasera como una "tarjeta de Navidad" que puedes ver si abres la parte de atrás del reloj.
He adjuntado los archivos de origen de KiCad para los esquemas y el tablero de PC ("schem_pcb_source_files.zip"). Si simplemente quieres tener algunas PCB fabricado, puede utilizar el archivo "fabrication_files.zip", también adjuntado.
Fe de erratas de la PCB: La huella de la pila de botón (CR2032) tiene la polaridad invertida. Esto creó la necesidad para la modificación de la corte y puente (usando cable wire-wrap rojo) ve en las fotos del montaje final.

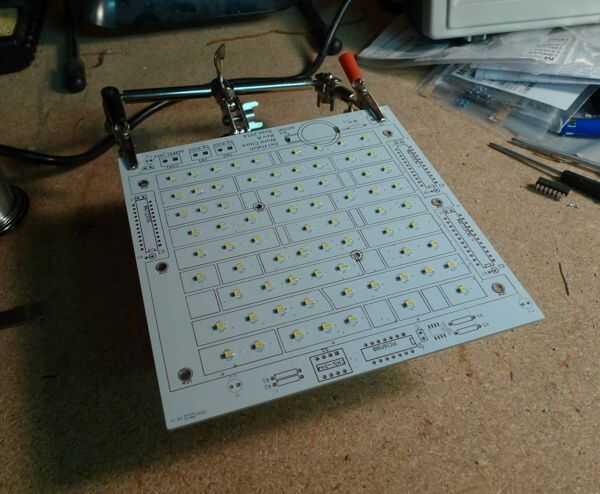

Me envió los archivos de fabricación para pcbnet.com y estaba contento con el resultado. Hay compañías similares que también ofrece fabricación de PCB de giro rápido, volumen bajo. El costo para placas de 20 fue algo más $10 por tablero.
