Paso 4: Elaboración de las fichas y escalamiento

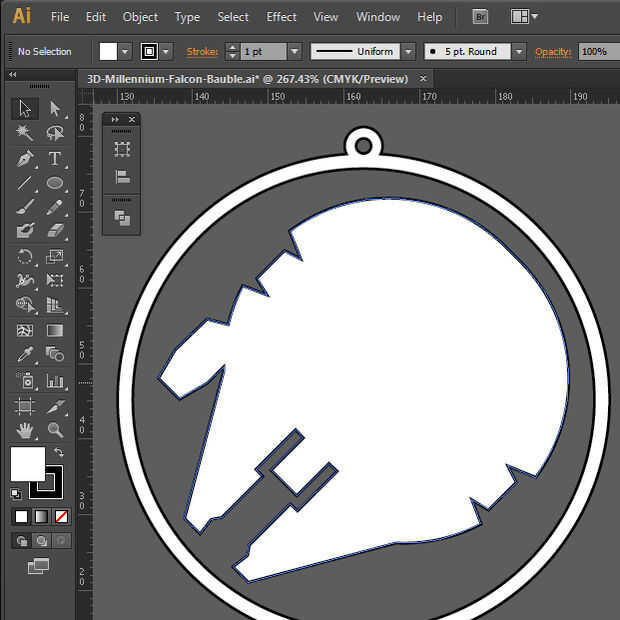

Gire el Halcón Milenario y la escala a raíz de ajuste si es necesario.

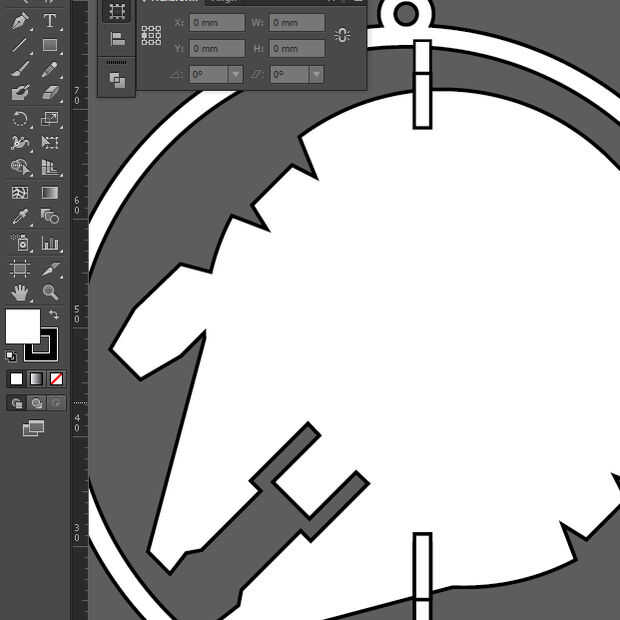

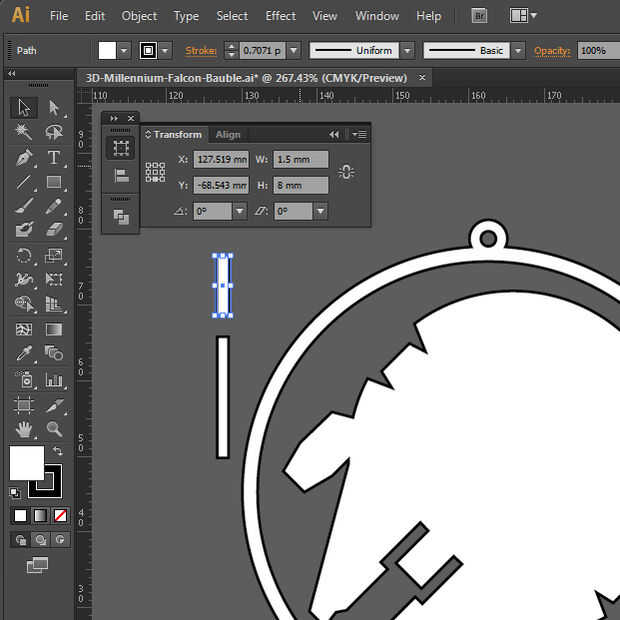

Dibuja 2 figuras oblongas:
Pestaña superior 1 oblongo = 1,5 mm (ancho) x 8 mm (alto)
Ficha 2 parte inferior oblonga = 1,5 mm (ancho) x 16 mm (alto)
Seleccionar todo y alinear centro horizontalmente.
Dibujar otros 2 formas oblongas:
Pestaña superior 1 oblongo = 1,5 mm (ancho) x 5 mm (alto)
Ficha 2 parte inferior oblonga = 1,5 mm (ancho) x 8 mm (alto)
Seleccionar todo y alinear centro horizontalmente.
Ahora tenemos que seleccionar dos conjuntos de oblongas apenas dibujados y moverlos del centro horizontal de 1,5 mm a la derecha.

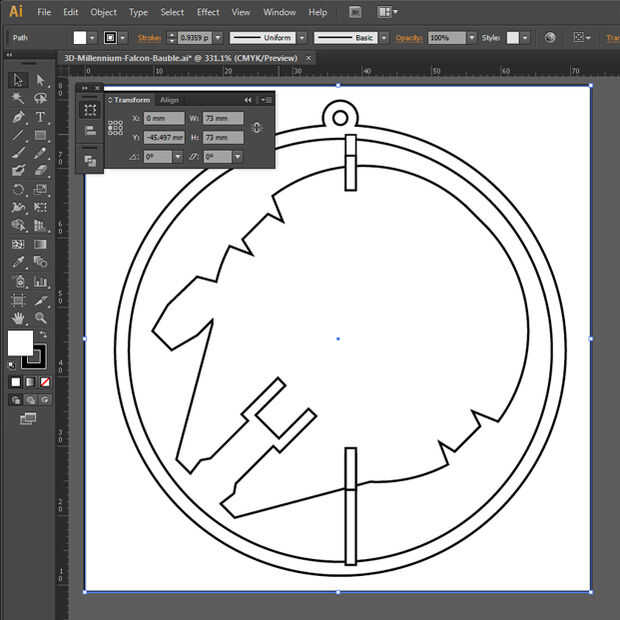

Ahora dibujar una caja 73 mm x 73 mm alrededor de la bola (este cuadro va ayuda nosotros subsistencia las piezas alineadas en autodesk 123D diseño)

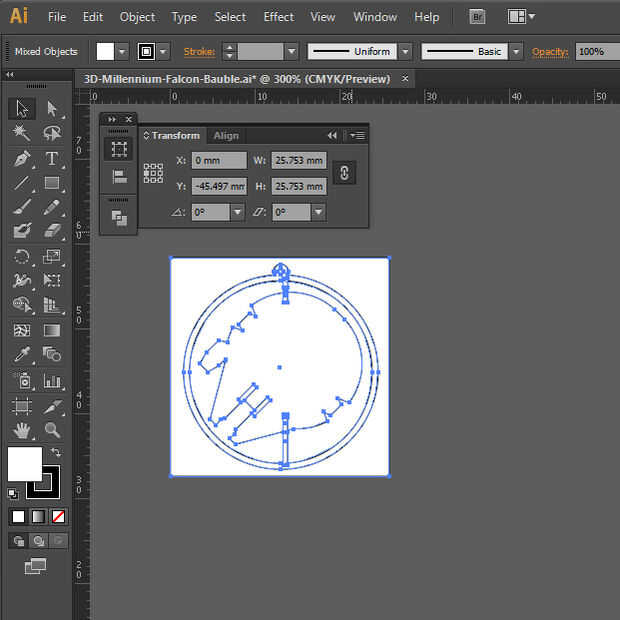

También tenemos a escala todo lo que diseño de Autodesk 123D puede importar los archivos SVG individuales que ahorramos desde Adobe Illustrator.

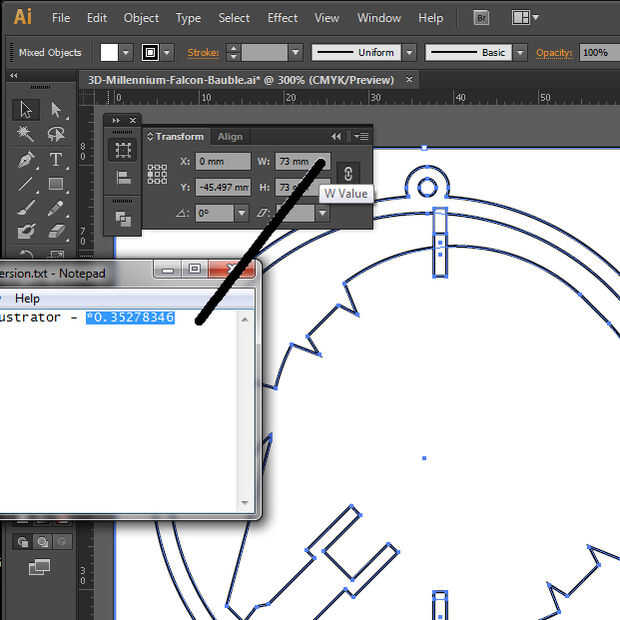

El factor de escala es:
* 0.35278346
Copiar esta figura luego seleccionar todas las partes de su adorno y pegar el número en el ancho de la pestaña transformación.

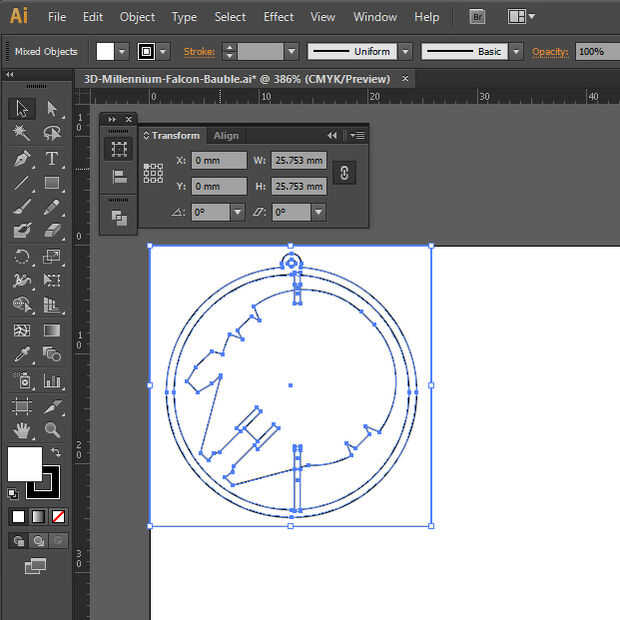

Seleccionar todo y colocar el adorno para la parte superior izquierda esquina: 0 x y:0.
