Paso 1: Diseño en 3D
INSPIRACIÓN
Me inspiré por NASA SLS (sistema de lanzamiento espacial). Lo llaman "el cohete más grande, más capaz jamás construido para enteramente nuevas misiones de exploración humana más allá de la órbita de la tierra", que prácticamente lo dice todo. Está diseñado para versatilidad-el cohete puede utilizarse para mover carga o equipo y será una parte crucial de la misión tripulada a Marte.
Me encanta la idea de modularidad debido a su eficacia. Modularidad del cohete SLS es un interesante modelo de escala, porque podría imprimir nuevas piezas para diferentes usos e intercambio con las otras partes que ya has impreso.
DISEÑO

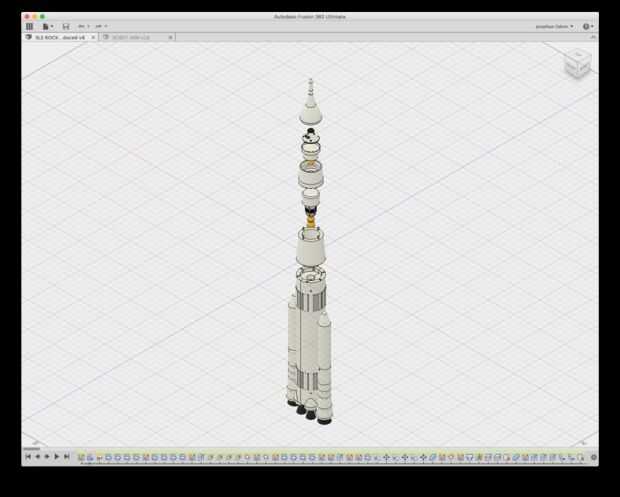

He diseñado el modelo de fusión 360 porque es fácil crear modelos precisos y seguimiento de los cambios. También es un sueño cuando se trata de impresión 3D-simplemente haga clic derecho sobre el modelo, guardar como STL y enviarlo a la utilidad de impresión. A diferencia de muchos otros programas que he usado, nunca he tenido problemas con la geometría de traducir a un sólido modelo imprimible. También vale la pena mencionar que la fusión es gratis para toda la vida con una "licencia de puesta en marcha". Todo lo que tienes que hacer es descargar el software, hacer la prueba de 30 días, luego elija "Inicio licencia" y está bueno para ir con todas las características.
Imprimí este proyecto en el Dremel 3D Builder Idea. Esta máquina es una herramienta de trabajo! Encontré que es confiable y consistente con impresiones de calidad, y es mucho más tranquila que muchas de las otras máquinas FDM que he usado. Usted puede comprar uno en Amazon, Home Depot, Loweso Best Buy.
Yo quería el modelo para ser tan realista como sea posible, así que diseñé para hacerse de un montón de partes que encajan entre sí. Las piezas son...
- Escenario base
- Motores (4)
- Aumentadores de presión sólidos (2)
- Motores (2)
- Adaptador de vehículo de lanzamiento
- Etapa criogénica
- Motor
- Adaptador de la nave espacial
- Módulo de servicio
- Motor
- Módulo de tripulación
- Protector de calor
- Cubierta de adelante Bay
- Abortar la etapa
ASAMBLEA
Todas las piezas son enchufables, significando todo broches juntos sin necesidad de pegamento. Las tolerancias que parecían funcionar mejor eran .05mm para las piezas que deben fijarse, y .1mm para las piezas que necesita para moverse libremente (como las diferencias entre los módulos y los adaptadores). La etapa central es en dos partes que se pegan juntos - esto hace que una superficie limpia en ambas mitades del modelo.
ARCHIVOS EN ESTE PASO:
- .F3D archivo: es el archivo de fusión 360 todo el modelo. No dude en jugar con él y retocarlo para propósitos diabólicos.
