Paso 7: impresión
Usted puede encontrar mi diseño final en formato 123D y como stl adjunta a este paso como un archivo zip.
Con las mitades mantenidas aparte x mm, exportar el conjunto completo a stl. X igual a 10 mm demostrado ser suficiente para poder separar las piezas después de la impresión en las impresoras de Objet Connex 500.
Para este proyecto mi principal preocupación era si funcionaría para separar las partes con el chorro de agua para limpiar las piezas. Funcionó realmente bien. Usted debe tomar algún tiempo para separar cuidadosamente las mitades superior combinadas, de las mitades inferior combinado. El miembro más pequeño, el sólido pasará algún tiempo extra y va a terminar en el superior de la parte inferior. Usted necesita tomar cuidado presionado las piezas cuando asomen con muy poco de velocidad. Podría dañarse cuando se arrojó contra el chorro de agua del gabinete.
Podría considerar impresión las piezas no están anidadas en unos a otros, pero la impresión tomaría mucho más tiempo y usted perdería mucho material de apoyo llenando a cada miembro del conjunto.

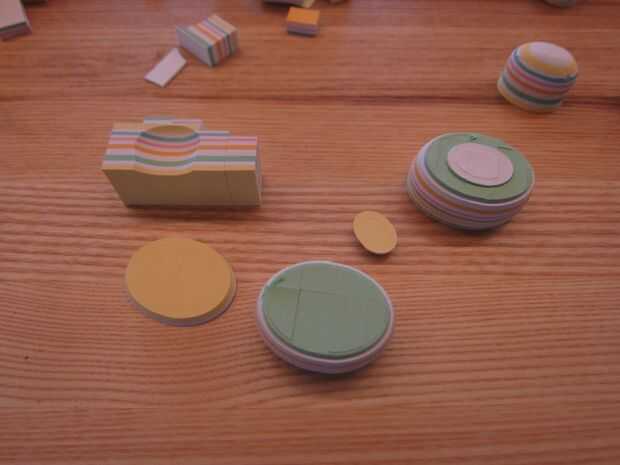

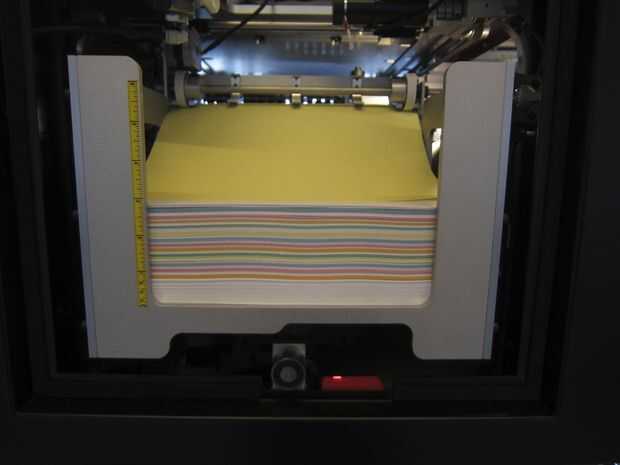

También trató de un sistema de impresión en una impresora 3D MCOR IRIS papel, pero que no funcionó hacia fuera. No conseguí el papel cargado para ser perfectamente plana y la máquina bloqueada. También aprendí de la impresión parcial que para este tipo de impresora es una mala idea para imprimir las piezas en una posición jerarquizada como el papel entre las piezas deseadas es demasiado difícil de quitar.

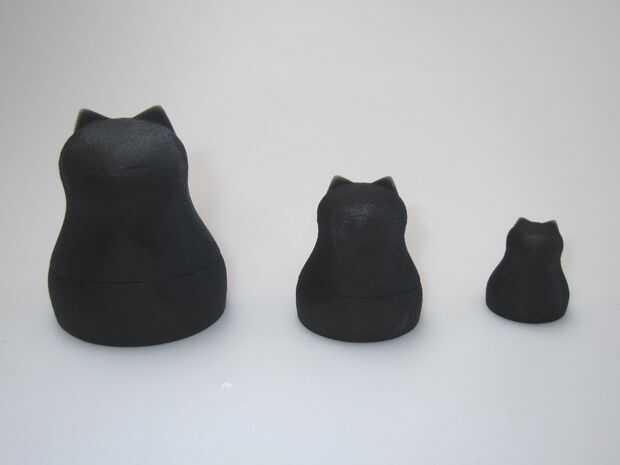

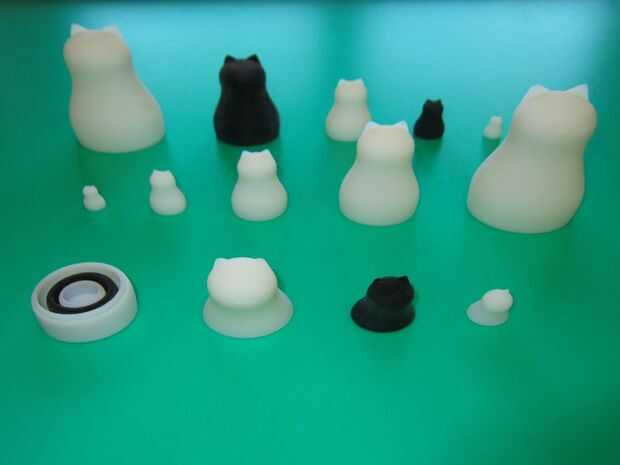

Hice un par de conjuntos de prueba pequeña y un juego completo de 7. Para el conjunto final aproveché la posibilidad de la Objet Connex impresoras para imprimir "digitales materiales", es decir, mezclada de dos materiales con una relación de sistema digital. Esta mezcla de materiales se realiza normalmente para templar la rigidez del material. El Vero White es rígido y el Tango negro es flexible. En este proyecto, mantenía a la parte rígida de la gama de mezcla como sólo estaba interesado en el efecto de sombreado. Una pequeña prueba set impresa en negro flexible de Tango demostraron inadecuado para el diseño de estos. No sostienen los bordes.
Realmente tanto un material rígido y negro disponibles, pero en el momento que el software no permite mezclar en una escala micro en un material digital, sólo en algunos meso escala reja. Las impresoras por supuesto están dirigidas a aplicaciones técnicas fueron las características de los materiales son importantes y los colores sólo sirven como una indicación visual de las personas.

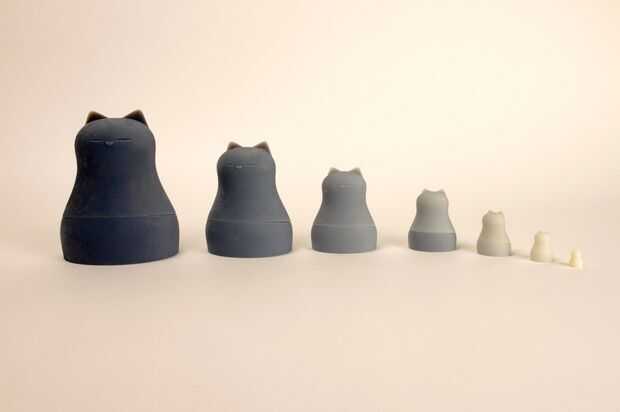

En el software de la impresora ambas mitades de cada miembro se estableció en otro tono de gris estableciendo otro rato de material Vero White y Tango negro. Sólo llegué a 7 tonos y no 50, pero aún...; -
