Paso 9: Montaje de las piezas de vacío unidad
El primer paso de la Asamblea es para construir la turbina entera.

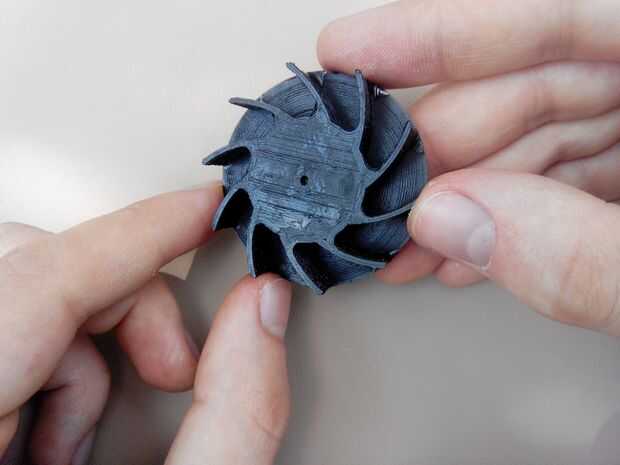

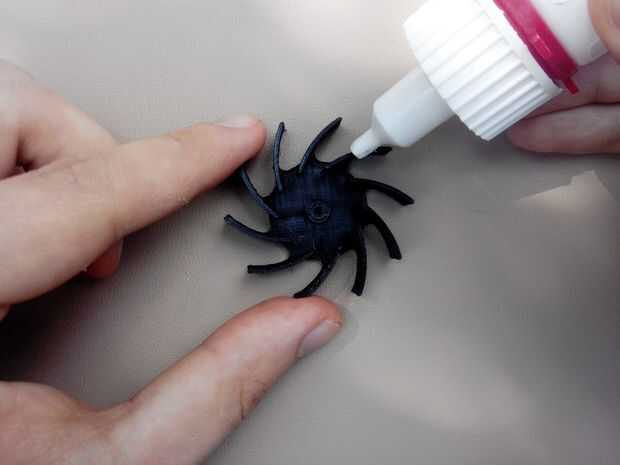

Combinar turbine_part1 y turbine_part2 y pegar las dos piezas con pegamento. Agregar pegamento en cada hoja de hélice permite para solidificar la hélice mucho.
Una vez que la turbina es totalmente pegada y montada, ahora podemos centrar en la alimentación de la aspiradora.

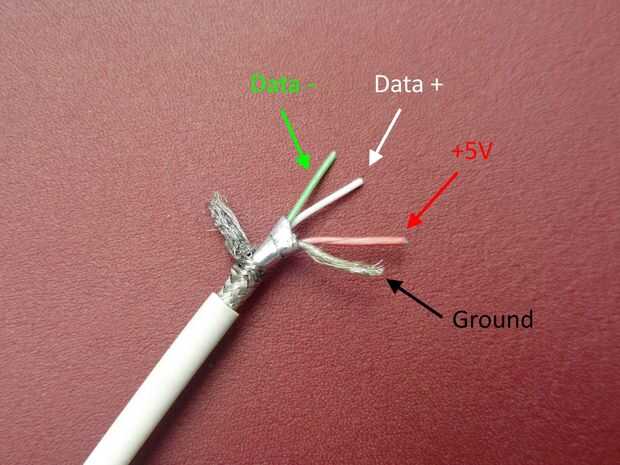

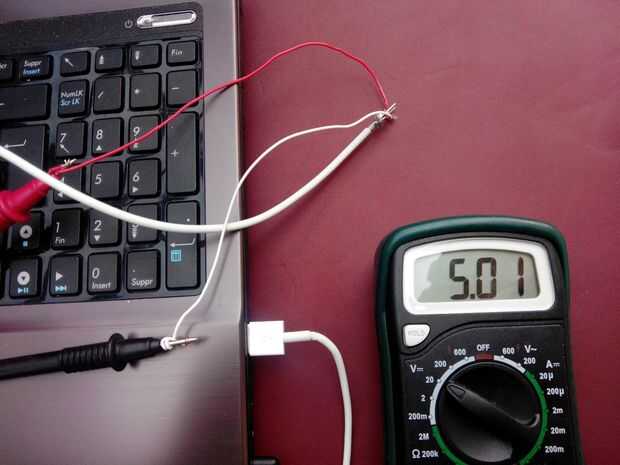

La aspiradora utiliza un motor de corriente continua alimentado por el puerto USB de un ordenador, que puede entregar 5V y 500mA máximo (lo suficiente para conducir el motor). Corte el cable de IPhone en la extremidad del cable de teléfono. Un cable USB tiene 4 cables: uno verde, uno blanco, uno rojo y uno negro (o descolorido). Los cables verdes y blanco son los datos más y no interés nosotros. El cable rojo está conectado a 5V y el cable negro a tierra.

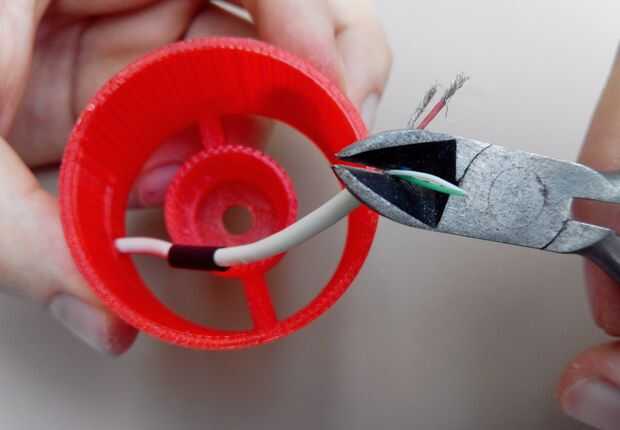

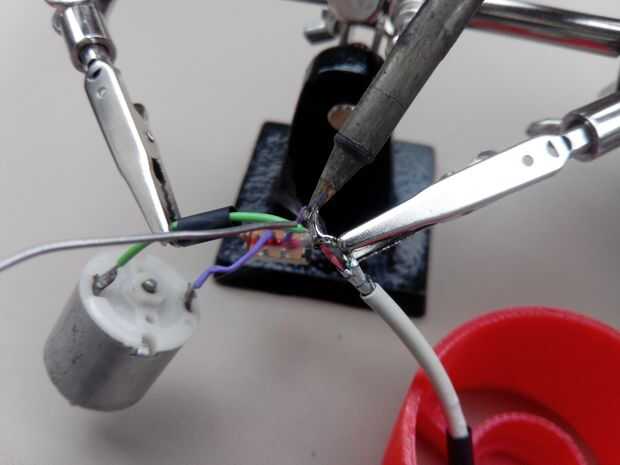

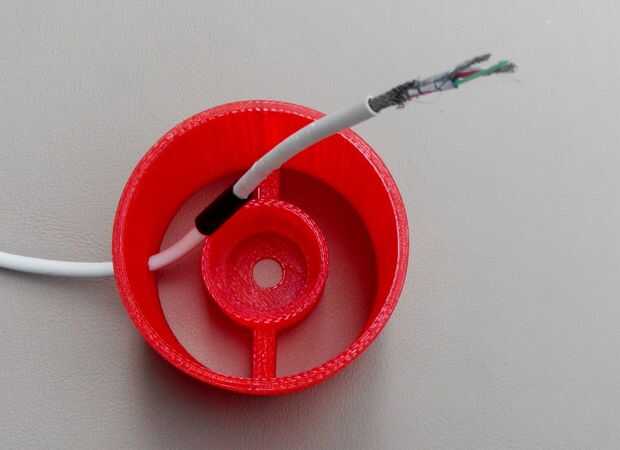

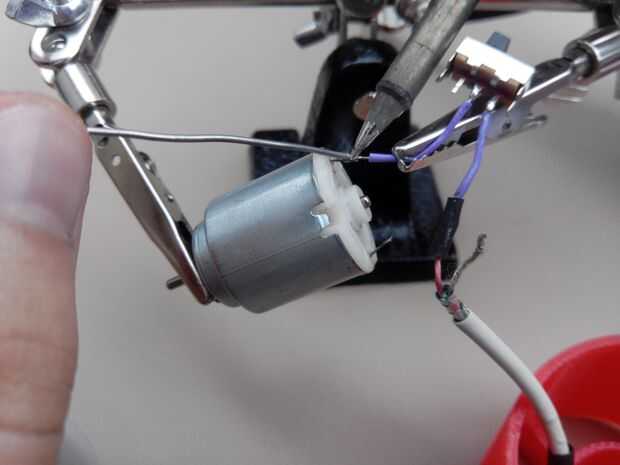

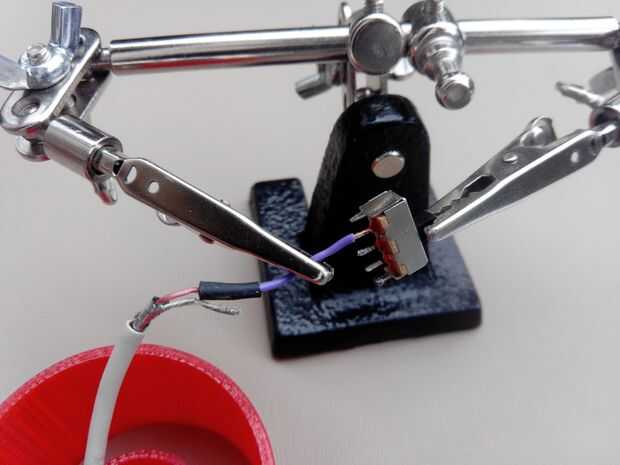

Coloque el cable USB a través del orificio del soporte motor y luego cortar el blanco y el verde con los alicates de corte. La soldadura de los cables rojo y negro, el motor y un interruptor en modo serial (ver diagrama). Utilizar termo retráctil para reforzar las soldaduras y las conexiones en el circuito.

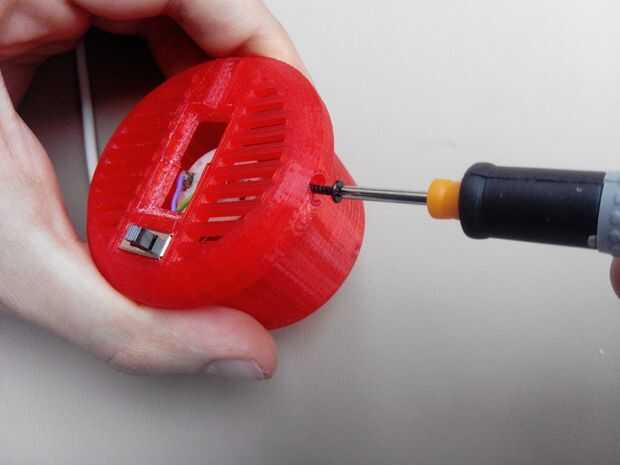

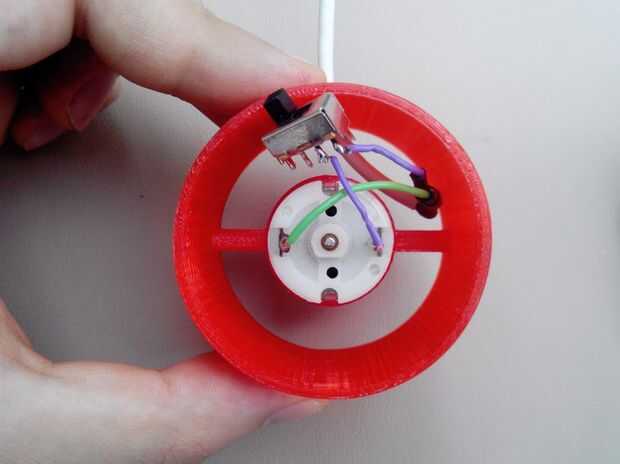

A continuación, poner el motor de la C.C. en su ranura en la parte de soporte de motor y el interruptor en su ranura en la parte superior. Combinar las dos partes y atornillarlas usando 2 tornillos Pozidriv y un destornillador de Pozidriv.

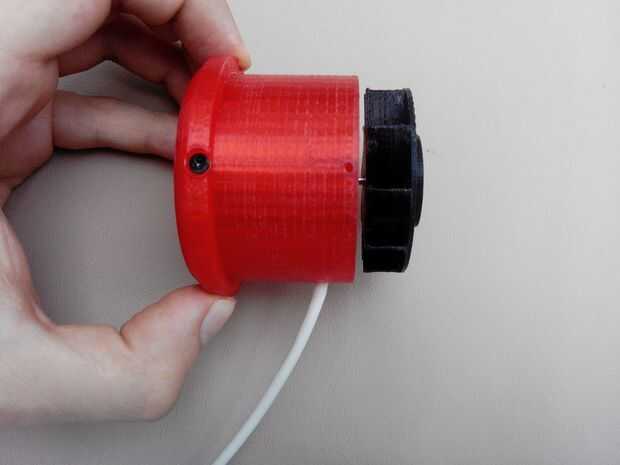

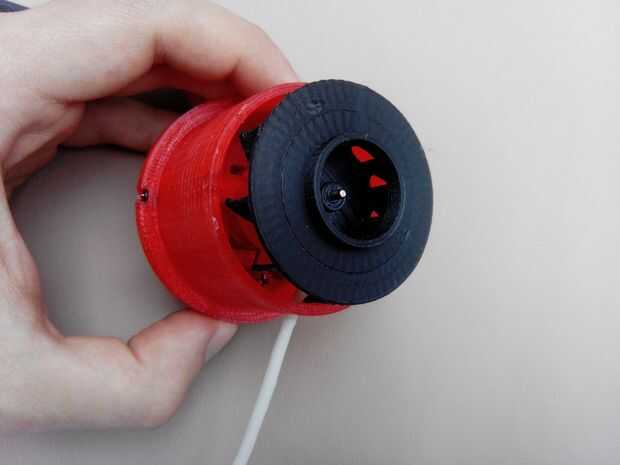

Después de eso, poner la turbina montada anteriormente en el eje motor y encolarlos. La turbina se cubre entonces con la parte de cubierta de la turbina, que se atornilla al soporte motor con 2 tornillos Pozidriv.
Finalmente, el cable USB se envuelve alrededor de la parte de soporte de motor y el conector USB se recorta en su ranura en la parte superior.
Edición: El miembro Instructable weish me había notado en los comentarios que la adición de un condensador y un diodo en la posición bloqueada puede mejorar considerablemente la seguridad de la aspiradora, evitando un posible pico corriente que puede freír el puerto USB. Nunca tuve problemas con mi aspiradora, pero para evitar cualquier incidente, se recomienda la adición de estos dos componentes.
