Paso 3: Diseño de la turbina...
Vamos a empezar con el diseño de la parte más importante en un aspirador: la turbina.

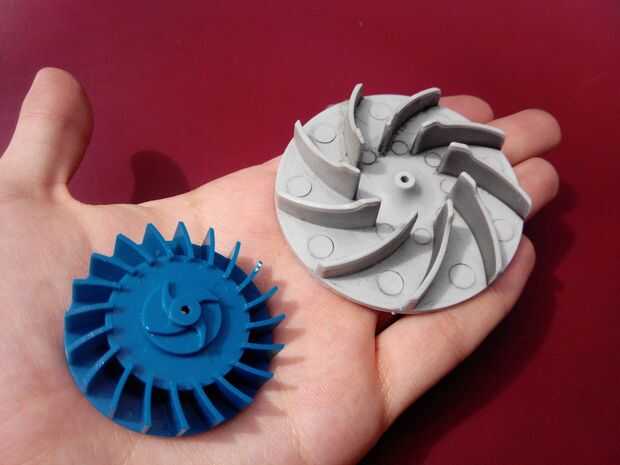

Tenía ya varios tipos de turbinas de la aspiradora de mano en mi caja de herramientas, pero no podían caber mi propósito. Así que decidí diseñar mi propia turbina y para ello, solía el software Solidworks diseño y las otras partes.

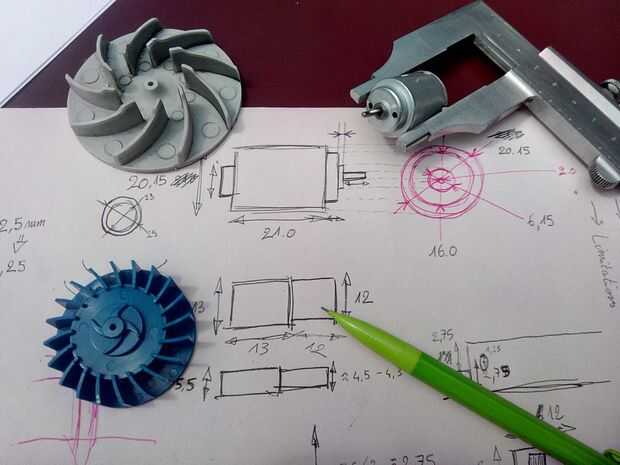

Tomar las medidas del motor e imaginar la futura turbina son los primeros pasos antes de diseño en el software.

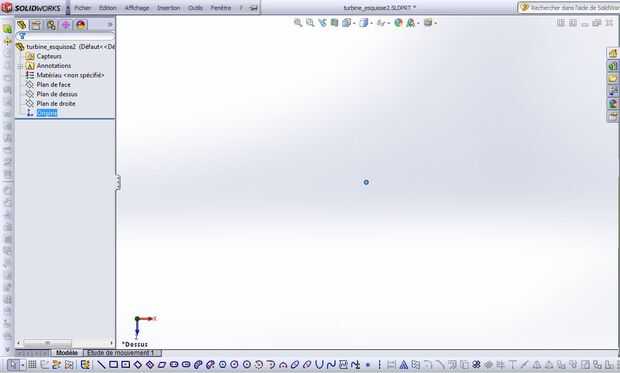

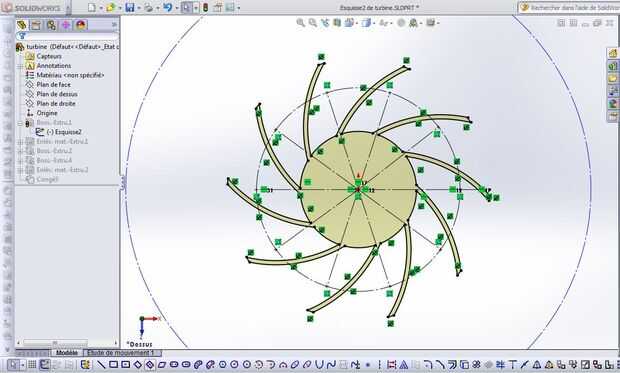

Una vez hecho esto, puedo empezar a dibujar la turbina en Solidworks:

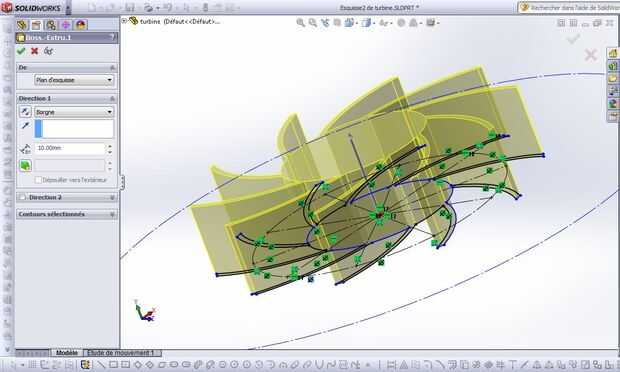

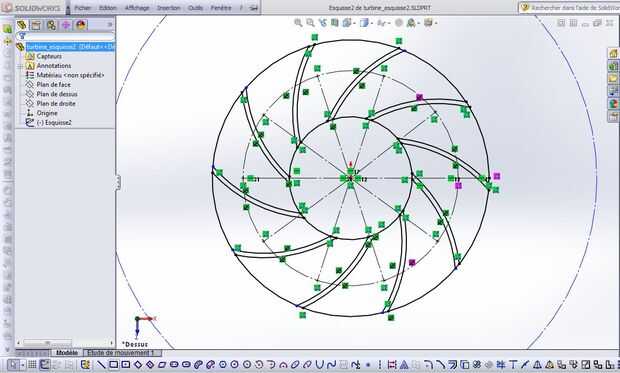

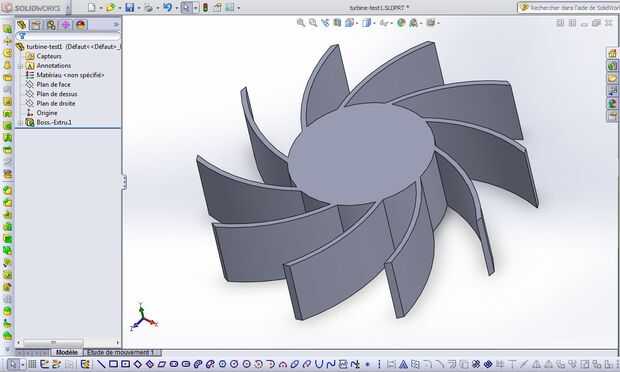

Primero hice un boceto de la turbina que necesitaba, luego saca este bosquejo hasta 10 mm.

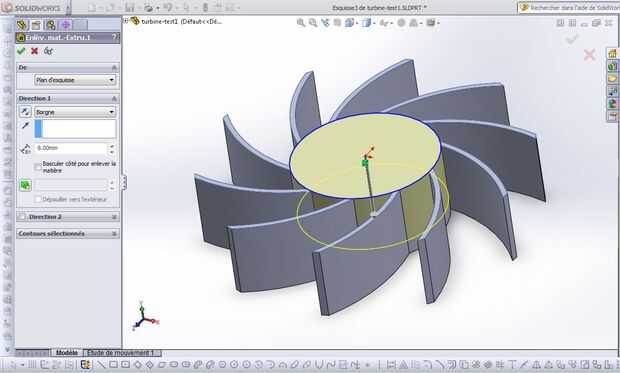

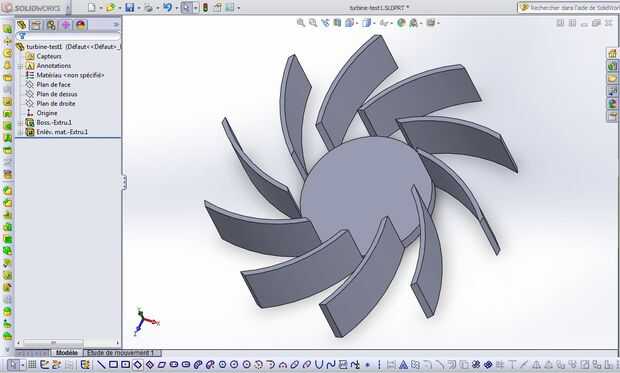

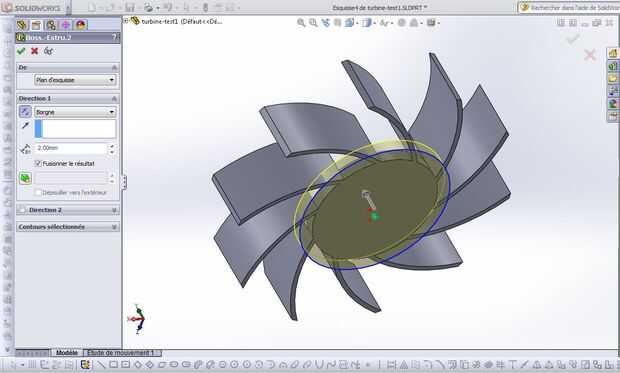

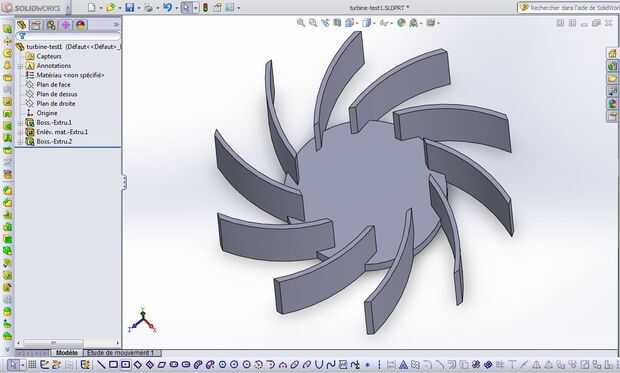

Después, en la parte superior, dibuja un círculo y luego saca hasta la parte inferior es de 2 mm de espesor.

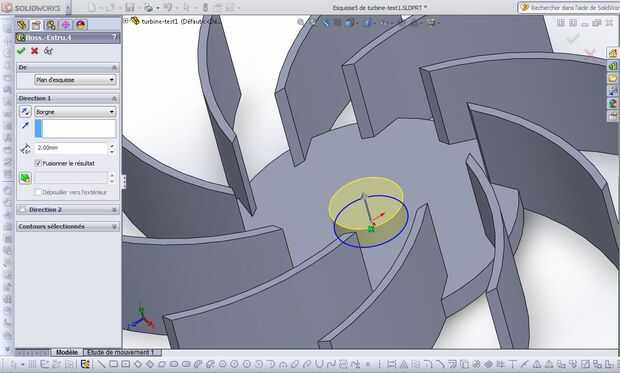

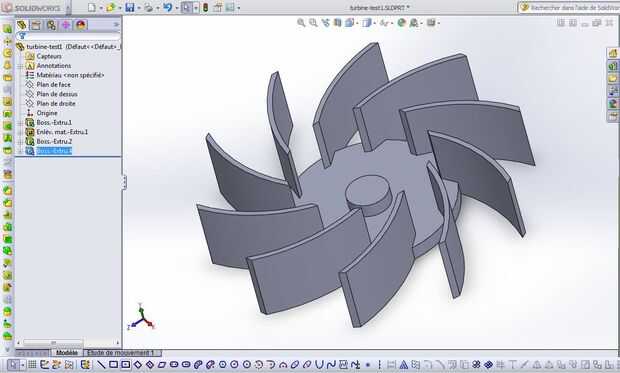

Para divertirse el ventilador, usé una protuberancia para ensanchar la base cylender 4 mm.

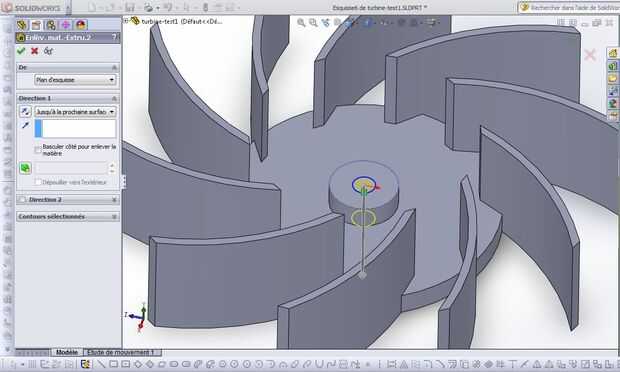

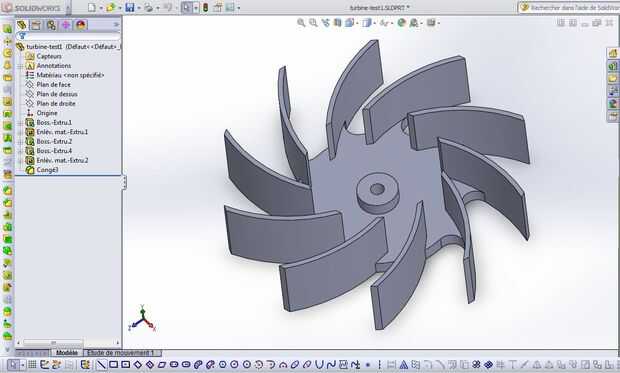

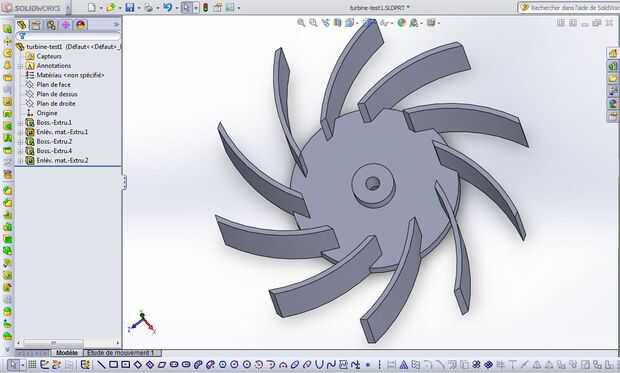

Después, sacó la parte de centro e hizo un hoyo para insertar el eje del motor.

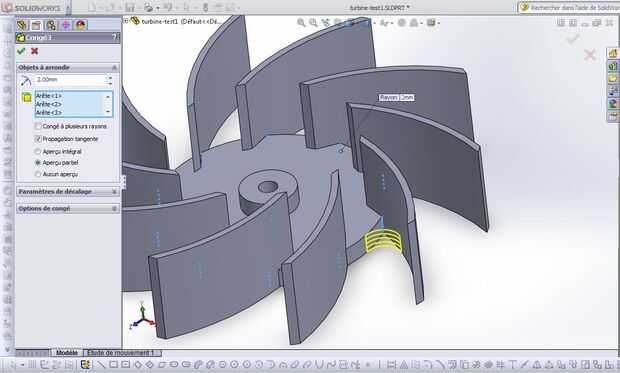

Por último, he creado 2 mm filetes entre cada lámina y la base para fortalecer la turbina.
