Paso 2: Construir el cubo
Porque estamos usando charlieplexing podemos tomar algunos atajos a tu promedio LED cubo de decisiones.
En particular podemos utilizar un montón de secciones que todos tienen la misma conexión. El principal cuadro a continuación muestra una sección. Es solo alambre de cobre estañado soldada juntas. Cada sección se convierte en una línea en la matriz de charlieplex... lees los artículos mencionados en la introducción no??

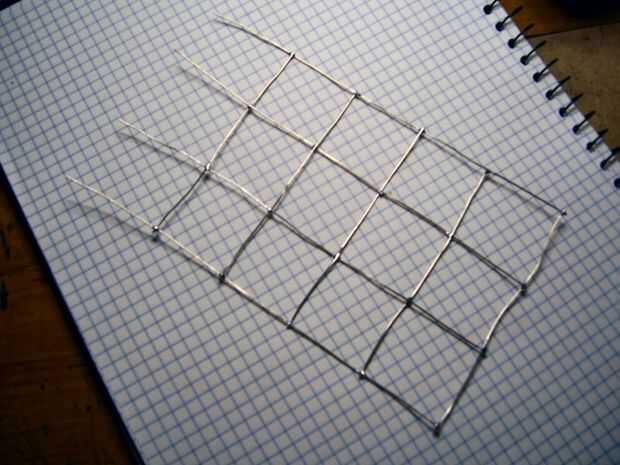

He soldado mi cable en una cuadrícula de 5 x 4 y algunas etiquetas de la izquierda en la parte inferior. Estos se utilizan para colocar abajo en un placa perforada (aka veroboard) y le da cierta estabilidad tanto mecánica y permite fáciles incluso espaciado de la cuadrícula.
Nota Si lo hice otra vez, usar cierto acoplamiento del premade jaula del animal doméstico, decir para conejos u otros animales pequeños en lugar de la soldadura de un montón de cables juntos.

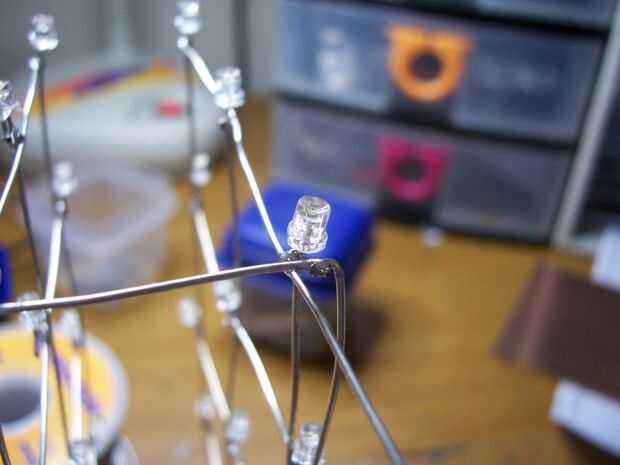

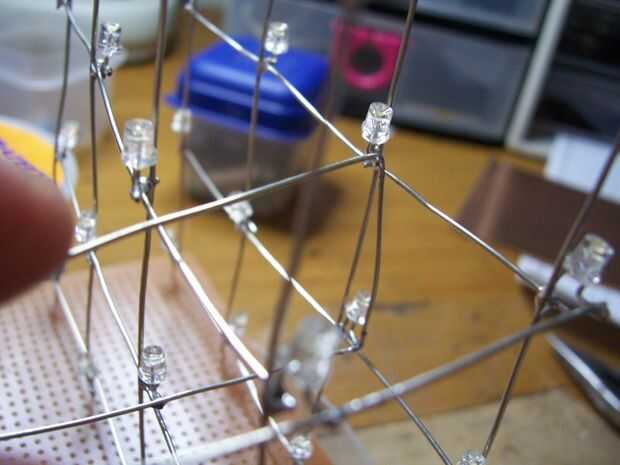

Los otros cuadros de esta sección muestran los LEDs individuales, soldados a cada sección. Soldaduras de una pata del LED a la sección de mech y el otro está doblado hacia fuera a 90 grados para la soldadura de los travesaños.
