Paso 3: Lo que todos charlieplex como

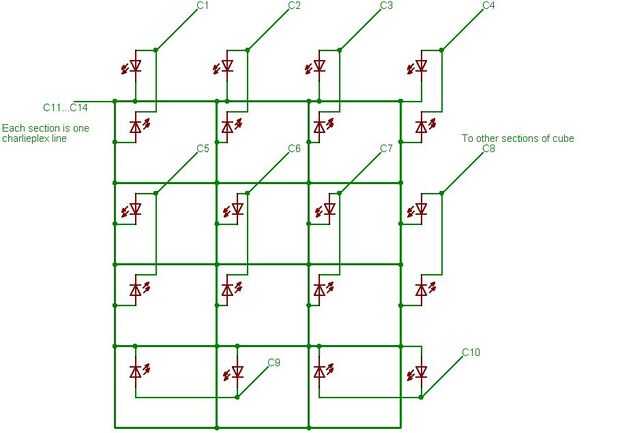

La primera imagen a continuación muestra una sección (líneas gruesas) con LEDs conectados. Cada fila tiene LEDs conectados a la malla con la misma polaridad. La siguiente fila está conectada con la polaridad opuesta. Cada fila alterna está conectado juntos. Esto constituye otra línea de charlieplex.
Así que para el esquema de más abajo si quería iluminar la parte superior esquina derecha mayoría LED pondría un + señal ve en línea C1 y una señal de - ve en línea C11. El LED superior en el acoplamiento siguiente tendría un + señal ve otra vez en la línea C1 y un - ve la señal en línea C12 y así sucesivamente.
Porque tengo 5 filas en cada malla que conectado alternativamente como se muestra la fila inferior. Un 6 x 4 u otro acoplamiento pares simplemente repetiría el esquema de conexión superior.

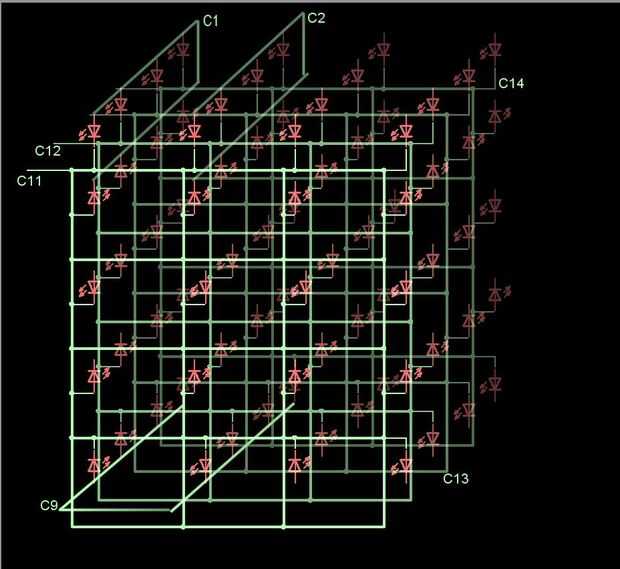

La segunda foto es un áspero 3D esquema... que espero que muestra las conexiones con un poco más de claridad.

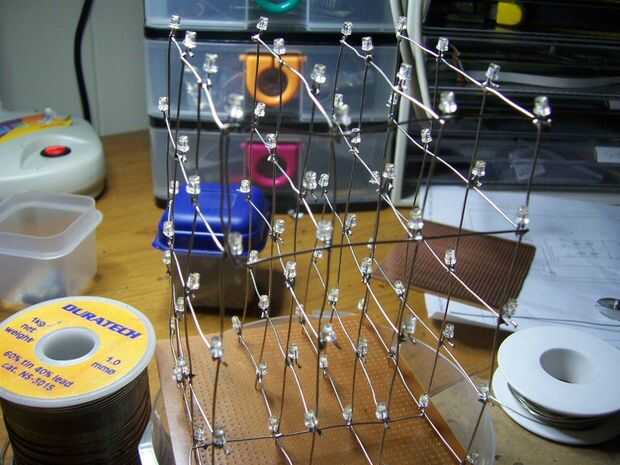

La imagen final muestra una rejilla parcialmente terminada.
