Paso 5: Agregar un techo
1. Seleccione la herramienta de línea de la barra de opciones (figura 2 ).
2. Haga clic en (no haga clic y mantenga) la parte superior izquierda el punto de la pajarera.
3. ampliar esta línea hacia abajo y hacia la izquierda siguiendo la línea de 45° y haciendo clic en un segundo punto. SolidWorks le ayudará con esto mostrando dos números por el cursor, la primera es la longitud de la línea que se está creando y el segundo es su ángulo, en este caso 45° (figura 3 ).
3. Haga clic una tercera vez a poca distancia de 45° hacia arriba y la izquierda del punto anterior.
4. a continuación, haga clic en un punto directamente encima del punto superior de la pajarera. SolidWorks le ayudará con esto mostrando una línea punteada azul cuando el cursor se encuentra directamente por encima del punto de centro.

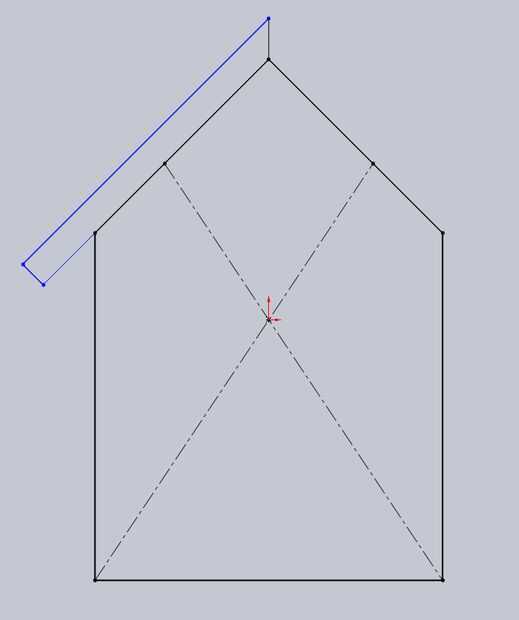

5. el último punto hacer clic es el punto superior de la pajarera. Ahora debe tener la mitad izquierda del techo (figura 3 ). Salga de la herramienta de línea de presionar esc.
6. Seleccione las cuatro líneas que acaba de crear manteniendo pulsada la tecla Mayús y clic individualmente. En la barra de menú superior, seleccionar Entidades de espejo . La barra de menú de la izquierda se cambiar, haga clic en el campo con la etiqueta espejo de: haga clic en la línea vertical que se extiende desde la parte superior de su pajarera (entre los puntos 4 y 5.) Haga clic en la marca de verificación verde en la barra de herramientas izquierda.
7. Haga clic en el borde largo de la cubierta (entre los puntos 3 y 4), presionada la tecla Mayús y haga clic en el borde de la pajarera paralelo a él (entre los puntos 1 y 5.) En la barra de herramientas izquierda en relación, seleccione paralelo . Este mantenimiento de la relación paralela entre estas dos líneas se añaden dimensiones.
8. Seleccione la Dimensión inteligente de la barra de herramientas Dibujo. Haga clic y arrastre el borde corto de la cubierta hacia abajo y hacia la izquierda. Un cuadro de pop hasta una vez más, entrará 0,5 como el espesor de la cubierta. Repita este paso para el borde largo de la azotea, entrar en 6.

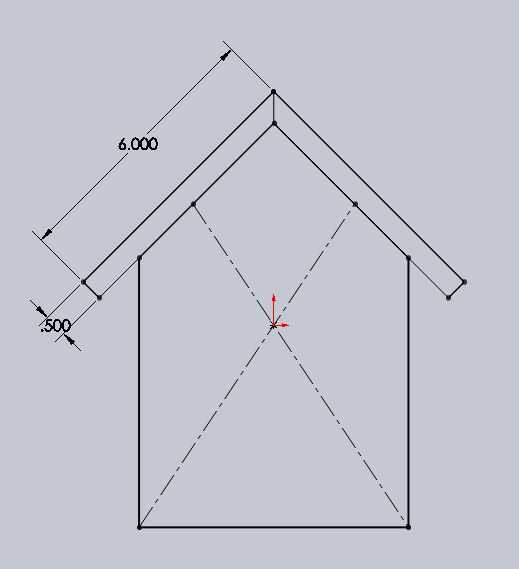

9. en este punto tu bosquejo debe parecerse figura 1 .
