Paso 5: Modelado del caso - cable versión apertura, refrigerador
Este método le dará una hermosa pared hacia los lados (que no es realmente necesario para el difusor plano, pero es muy útil para la cúpula).

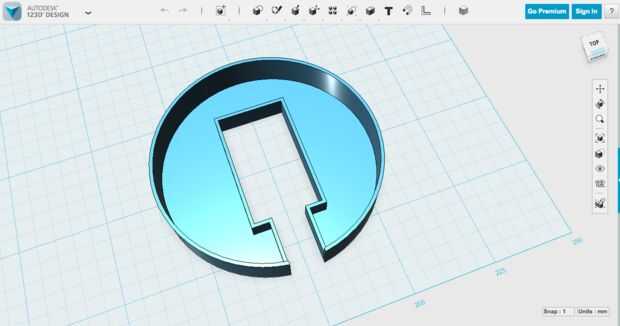

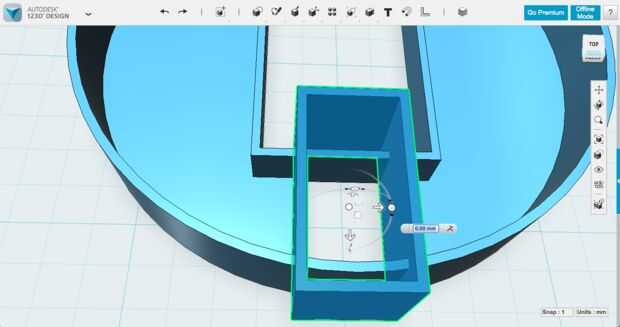

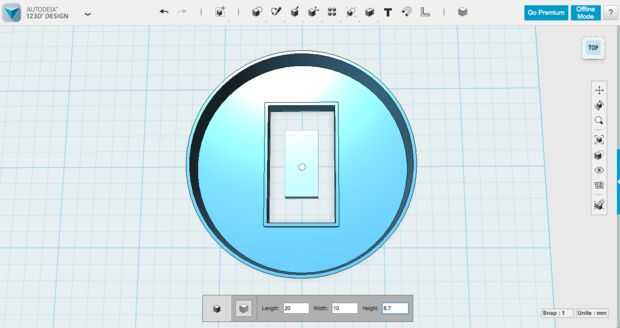

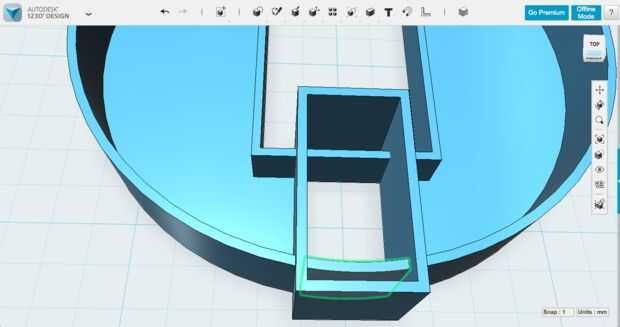

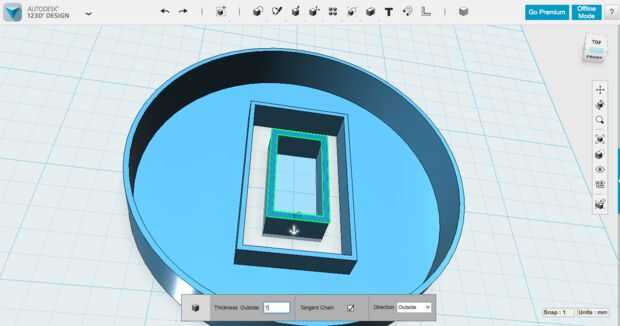

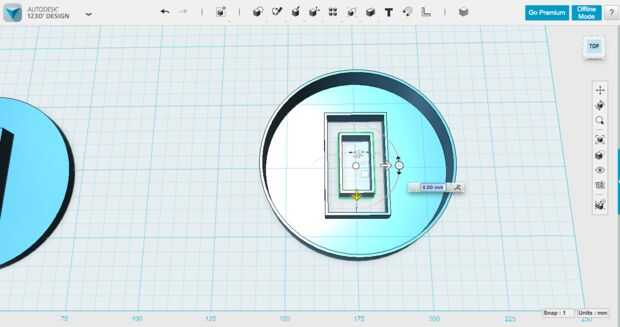

Misma historia que el anterior cuadro, hacer una caja para el cable de apertura en el centro (~ 20 x 10 mm de x 6.7, usted puede encontrar de mis medidas) y el hueco hacia fuera. Hice la caja 20mm de largo, no importa cuánto es exactamente (los extremos se van), sólo tiene que llegar desde la caja de centro hasta el borde del cilindro. El mismo duplicado y sustraer separar la forma del cilindro y claro el centro hacia fuera, después de realizar la misma prensa tire a la parte inferior de la caja por lo que el espacio es todo abierto.

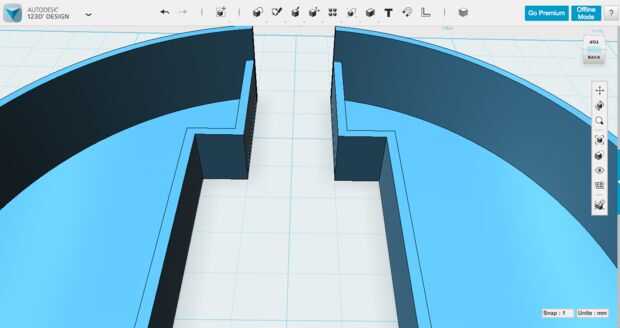

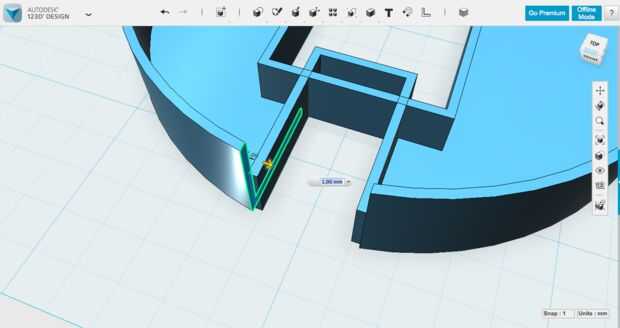

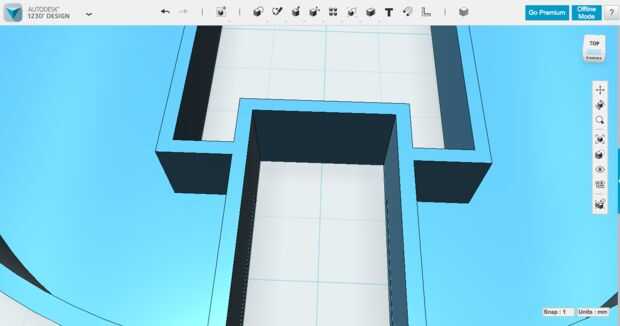

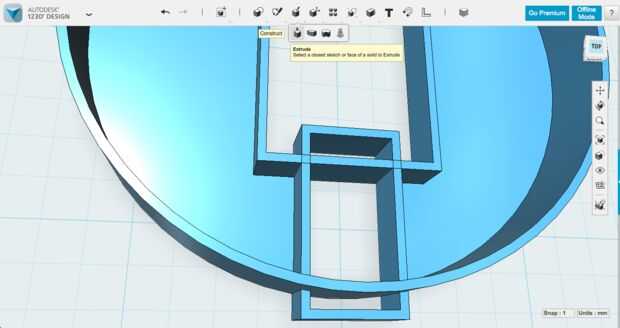

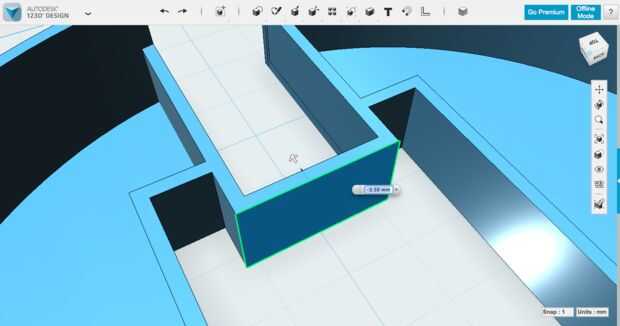

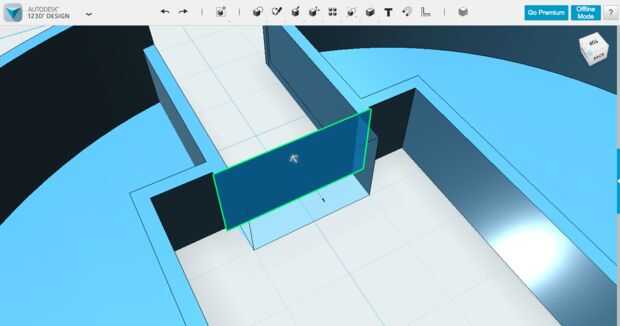

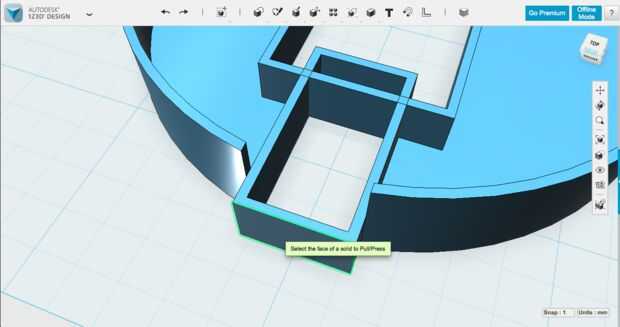

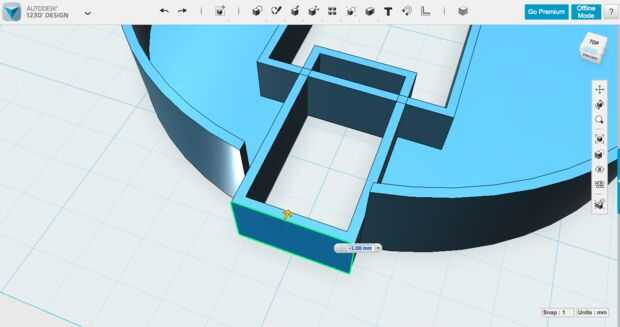

Usted notará que el lado del cilindro donde el cable tiene que salir todavía está allí. Esto es donde construir -> extrusión entra en juego. Sacar obras como tira de prensa, salvo que destruye partes de lo que son otras formas en su camino. Si haga clic en Extrude, seleccione la cara superior de la caja forma/s, arrastrar hacia arriba por encima del borde del cilindro, golpear de vuelta y luego extruir o prensa tire hacia abajo, esas porciones del cilindro habrán desaparecido, y puede eliminar la sección del borde recién separado.

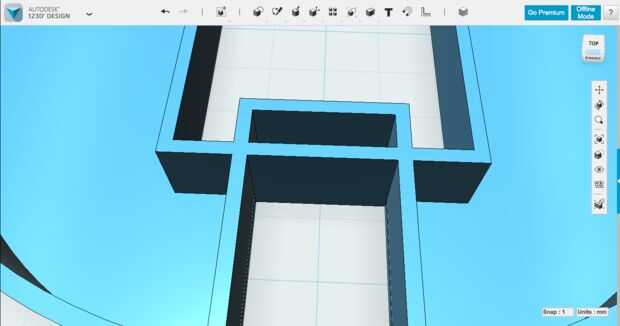

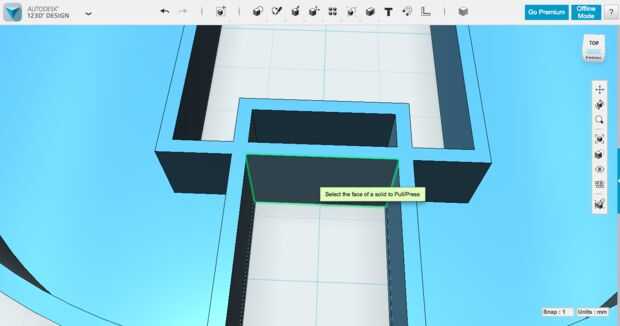

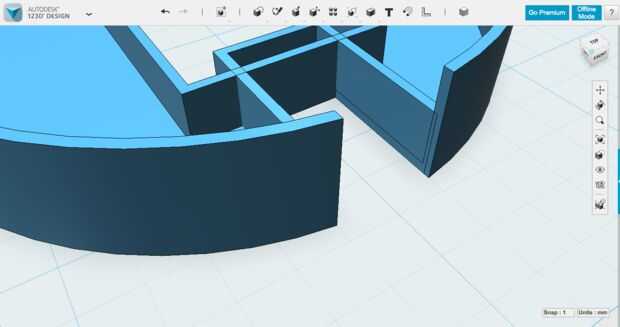

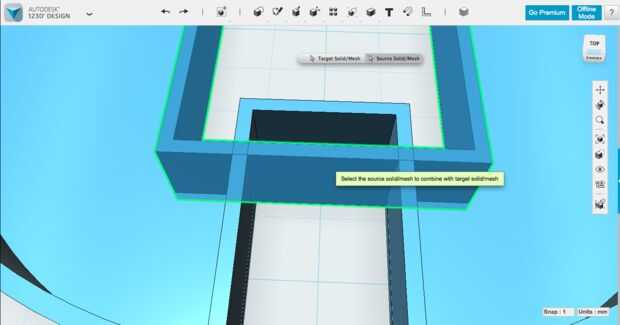

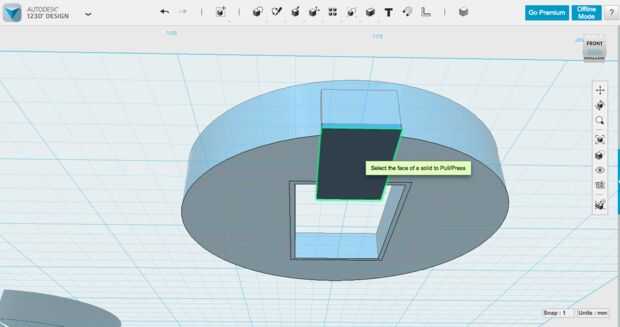

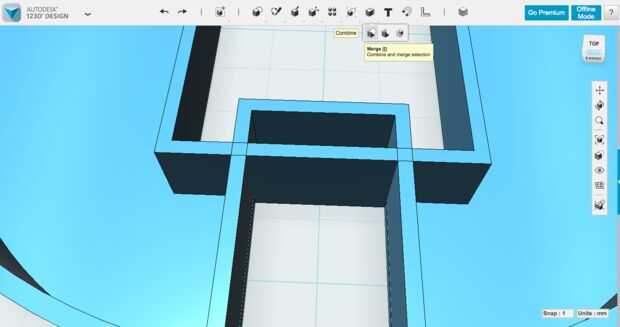

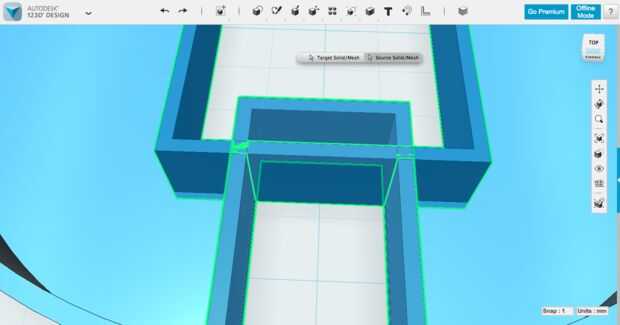

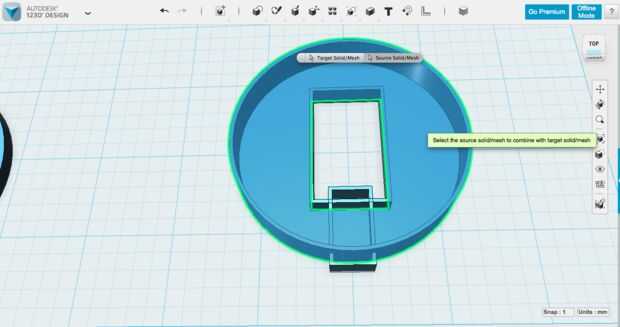

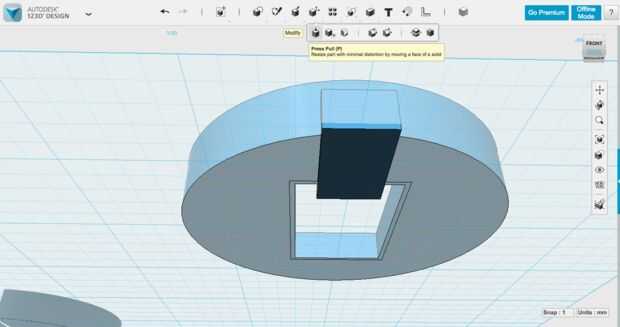

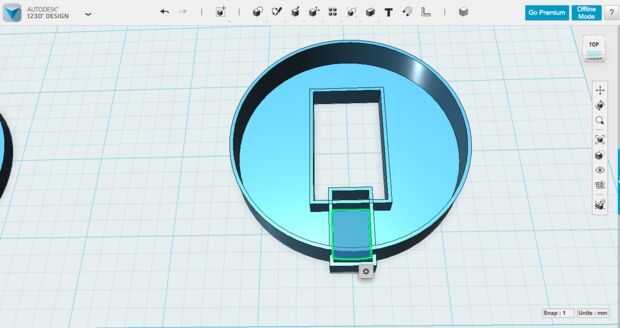

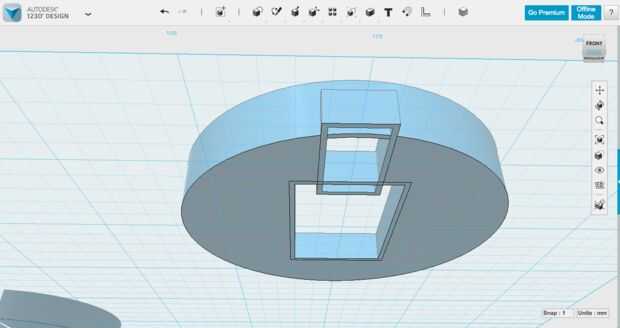

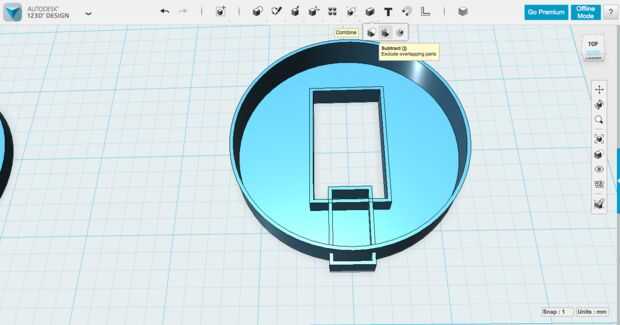

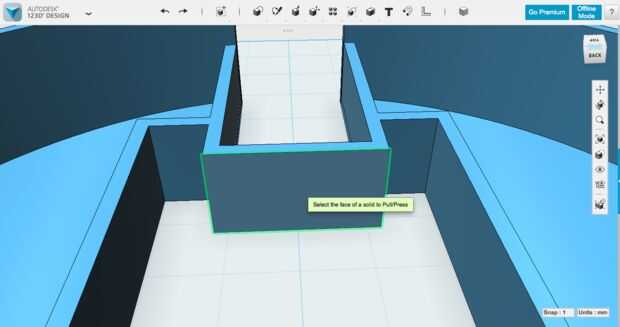

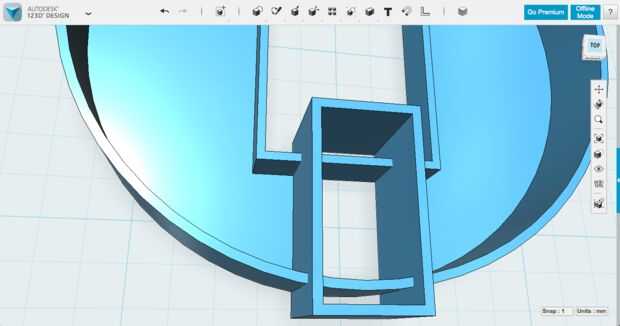

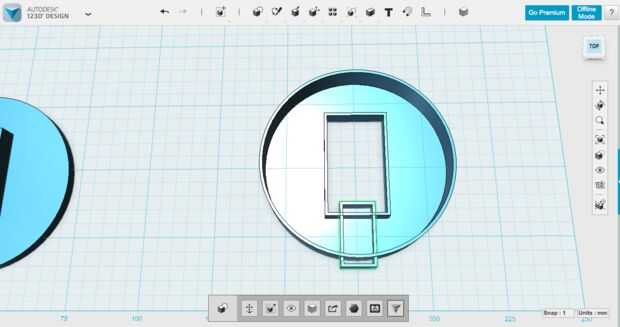

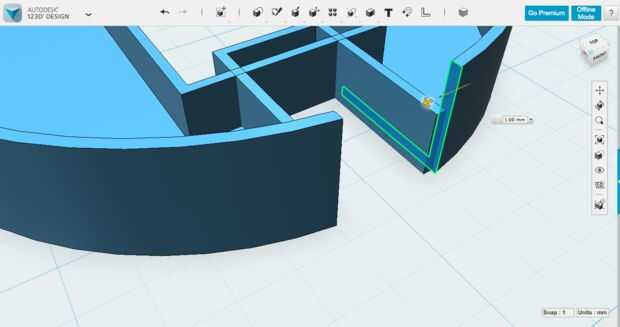

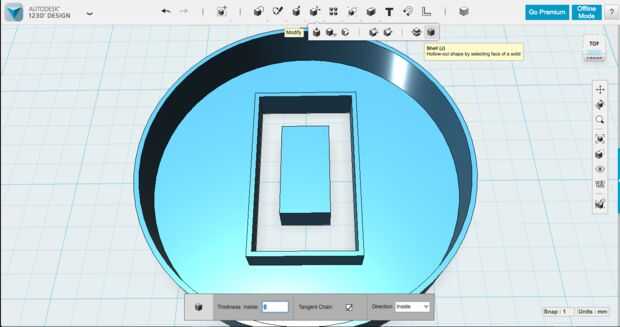

Ahora sólo tienes esos bordes molestos caja, algunas de las cuales usted quiere, y algunas de las cuales no. Tirón de la prensa es el héroe, una vez más. Si se combinan -> unir el centro de la caja de la base de la chispa y la caja de cable lateral, se convierten en un objeto, y todas las intersecciones superpuestas se comportarán como si pertenecen al mismo objeto. Esto es una manera fácil de poder prensa tirar los trozos de pared no desea en el olvido. Revisa las fotos para ver el proceso.
