Paso 6: Modelación del caso - soportes
Como ya he mencionado antes, el caso del difusor se adapta muy bien sin estos, pero no permanece en el lugar con cualquier manipulación real, y hay botones en la parte posterior de esta cosa. Ha significado para ser manipulado. Afortunadamente, añadir los soportes es sencillo, una vez que tengas las medidas. Que hacemos.

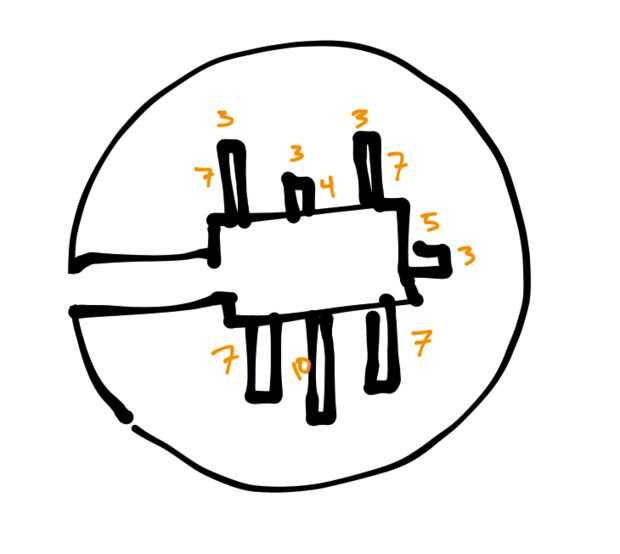

Recuerde sin embargo, que las medidas van desde el borde mismo de la base de la chispa al borde mismo de los componentes de montaje superficial, por lo que le reste al menos 2mm de la longitud. Mi diagrama muestra los números modificados.
Prestar atención a donde pones los diferentes soportes si no son todos simétricos. El difusor está al revés, por lo que se gira el diagrama de de que trabajo.

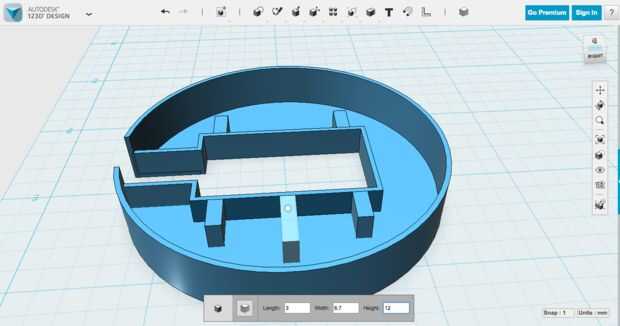

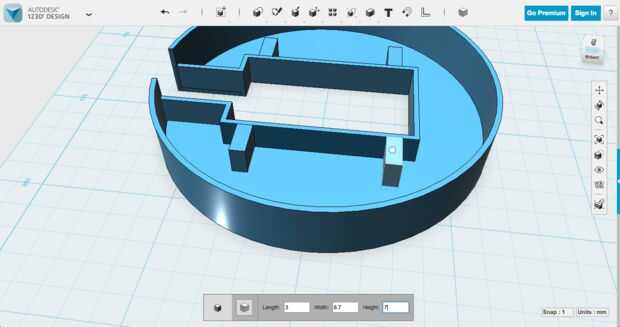

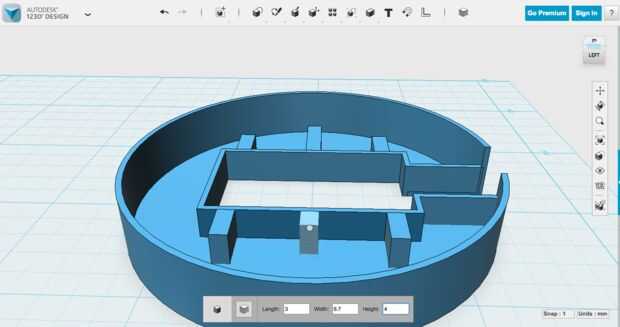

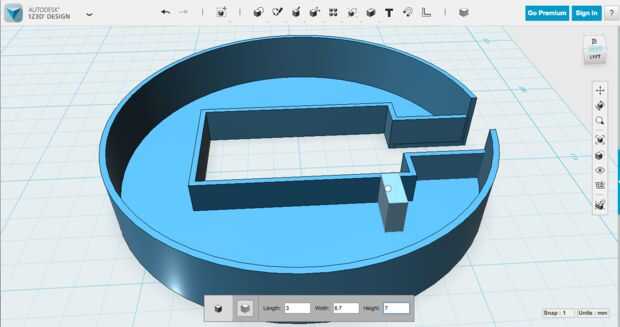

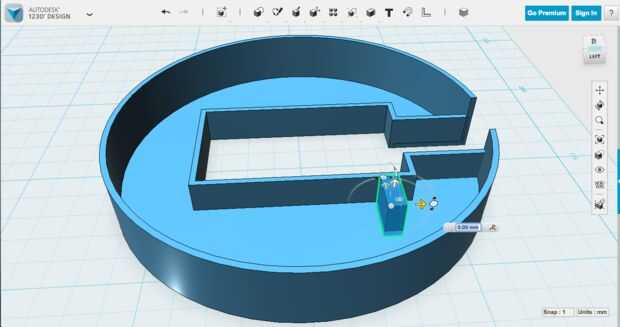

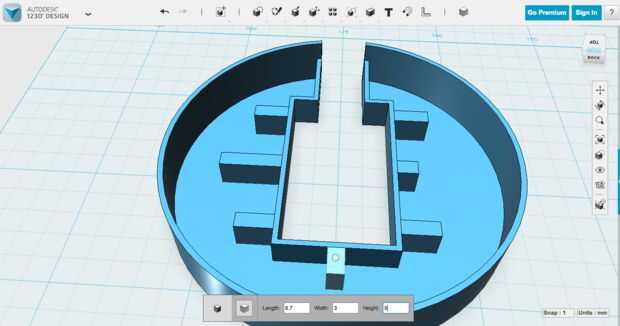

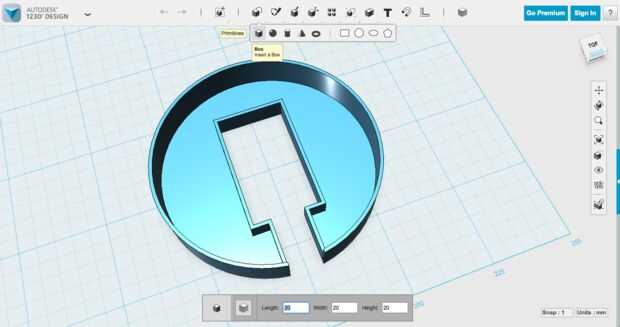

Hice mis soportes de 3mm de ancho, porque 3 es un número bonito y no hay suficiente crédito. Ajustar objetos en su lugar es una de las cosas que tienes que ser consciente de diseño 123D como vas a compilar, porque mientras que usted está creando los objetos es el momento más fácil de hacerlo. Si hace clic en Primitaves -> la caja y luego el ratón sobre una superficie, se crea la nueva forma en que la superficie. Esto se aplica a las superficies laterales también. Así que he creado mis apoyos en el exterior del centro de la caja de la base de la chispa, haciendo que 3mm ancho y 6,7 mm de alto (Nota las dimensiones cambiarán para coincidir con la superficie coloca su caja, técnico que lee 3mm de longitud y 6,7 mm de ancho, mientras que usted está creando). Si haces la misma altura que la caja de la base de la chispa (6.7 mm), puede hacer clic había ' y caer a la cama, donde estarán perfectamente en línea con el resto de esa caja hueca.

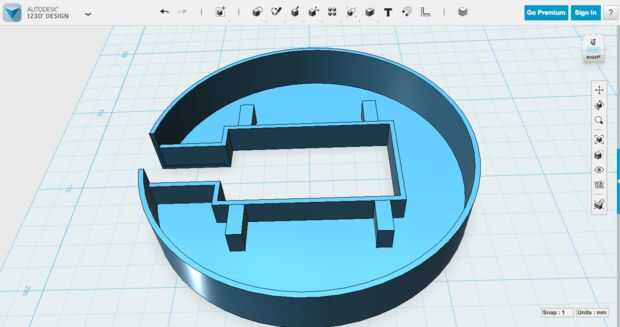

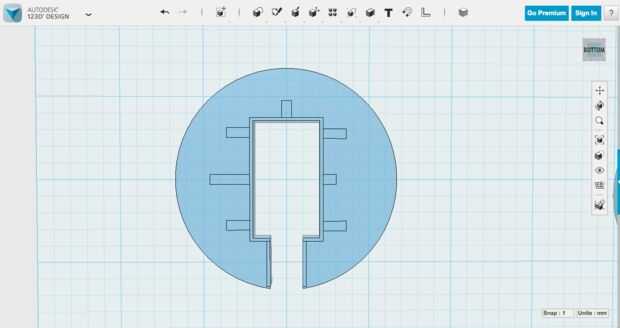

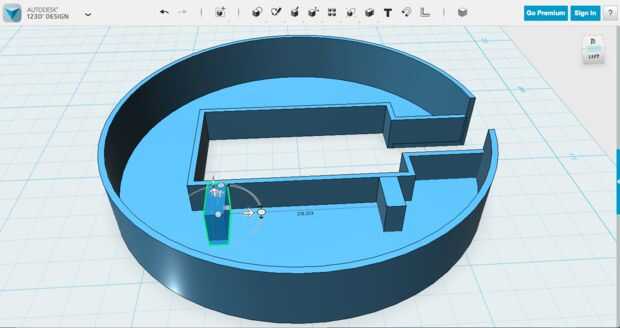

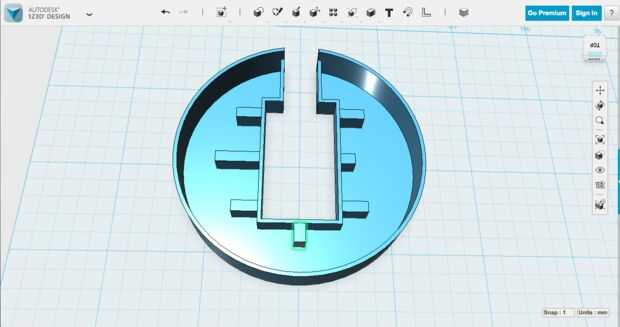

Ver las fotos. Tomé muchos de ellos y pueden ayudar a aclarar la confusión.
