Paso 2: diseño

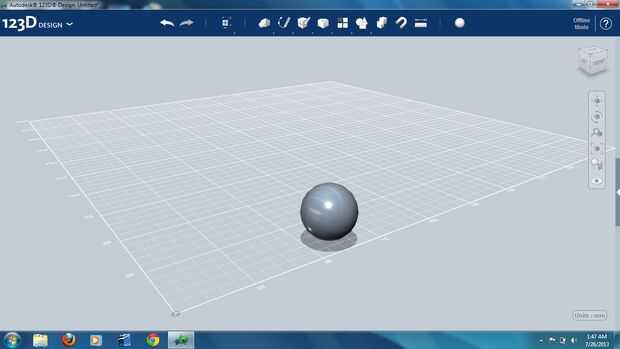

El modelo se compone de todas las formas simples. Empecé con una esfera.

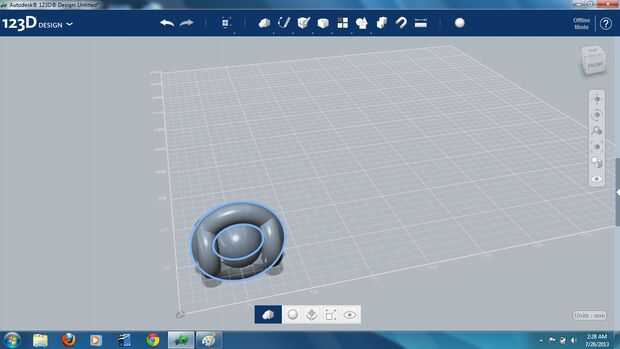

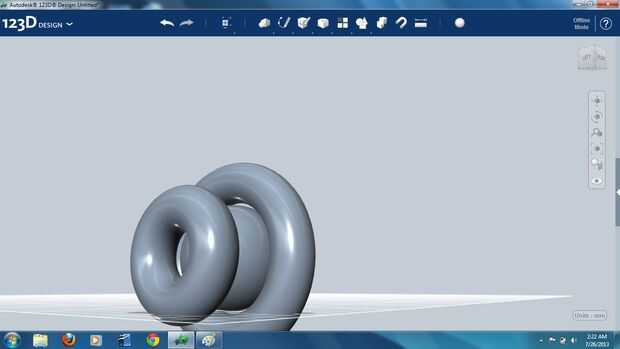

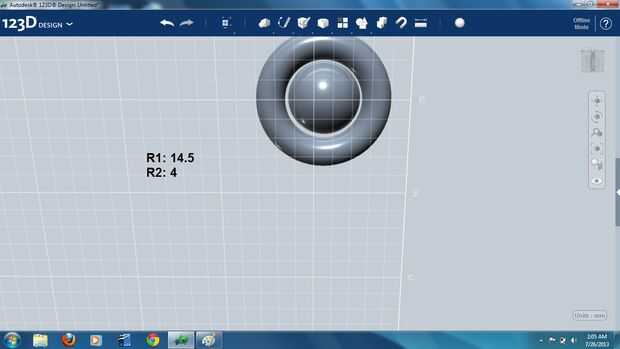

Se generó un toroide para tener aproximadamente el mismo diámetro interior diámetro exterior de la esfera. Dejé un poco de espacio para que las partes pudieran moverse libremente.

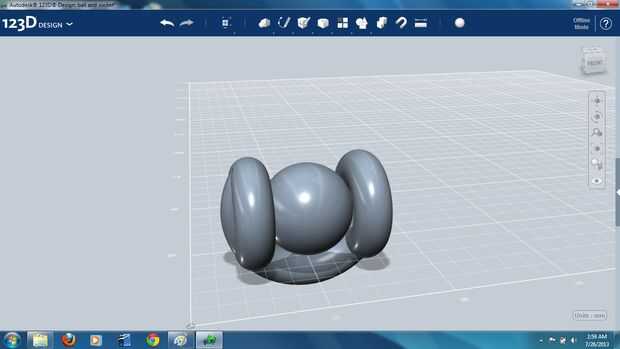

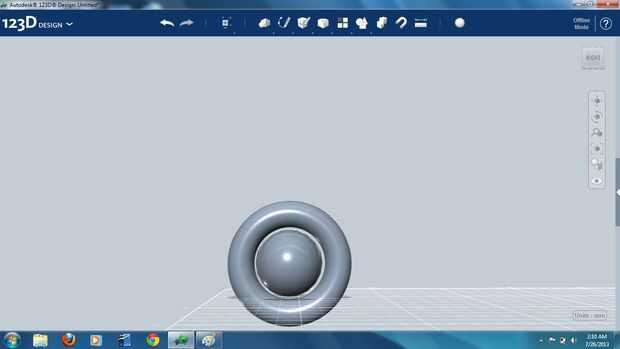

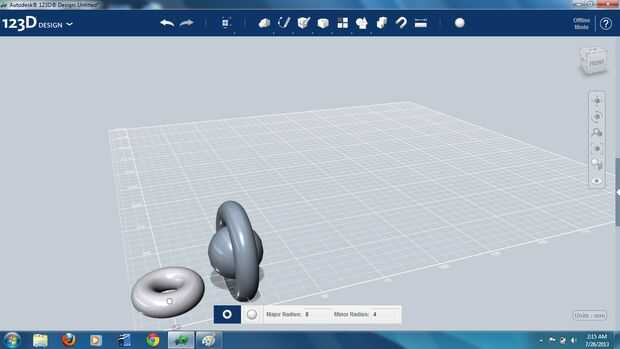

Se generaron dos toroides pequeños, y sus diámetros ajustados por lo que podría "taza" alrededor de los dos lados de la esfera (Foto 5-7). Estos fueron fijados en su posición con un pequeño espacio entre ellos y la esfera.

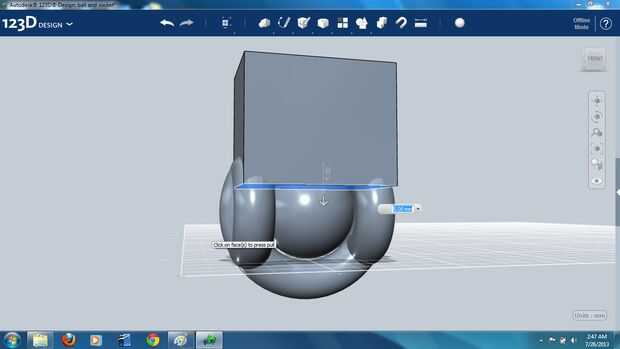

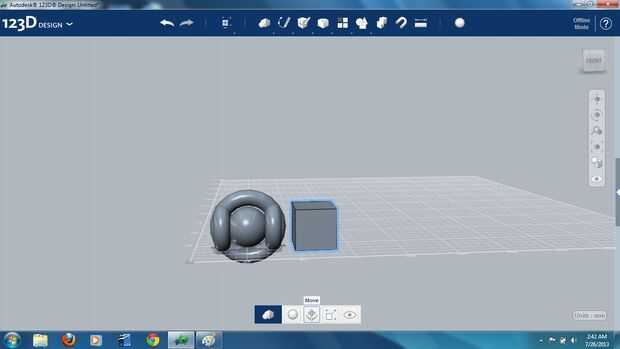

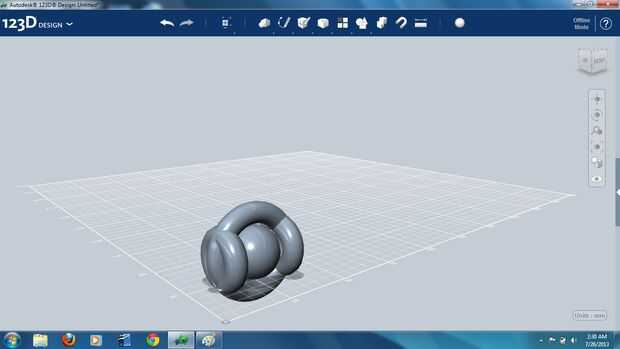

Fue en este punto en el proceso que me di cuenta de que permitir el toroide más grande que un círculo completo, estaba limitando el movimiento de la articulación sin añadirle cualquier estabilidad significativa. Hice una caja grande para "cortar" parte de la más grande del toroide y luego combinan las tres toroides como un sólido(Pic 8-10).

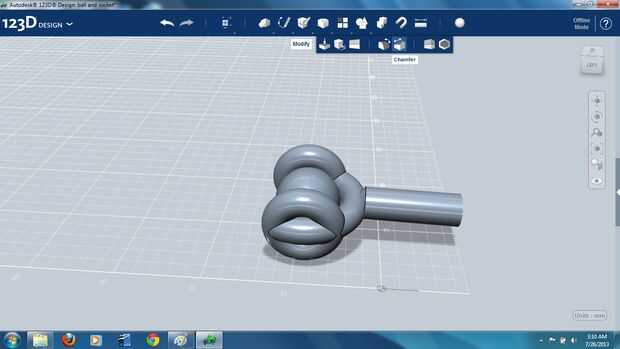

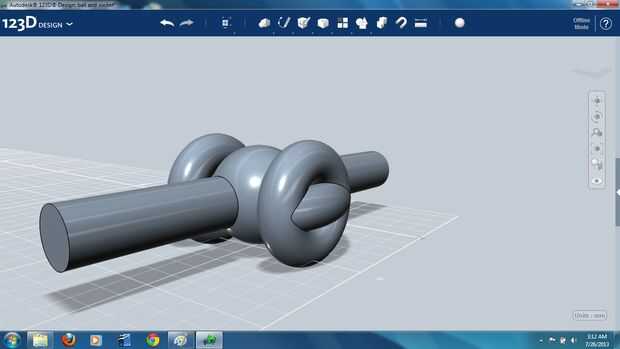

La estructura toroidal fue girada hacia un lado, y un cilindro fue generado y colocado en la cara el toroide mayor. El extremo del cilindro fue "chaflán"-ed para hacer el empalme liso-mirar un poco más y combinado con la estructura del toroide (foto 11).
En este punto una esfera idéntica fue generada y combinada con la estructura del cilindro toroidal. Se trata de la pieza terminada, y la esfera original puede ser eliminada.

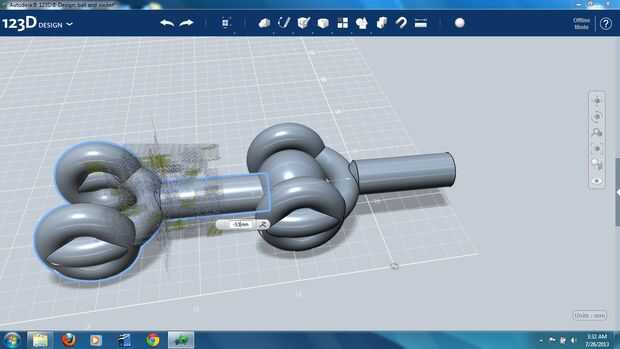

La pieza se puede copiar y pegar. Cada pieza debe estar alineada con la esfera dentro de la estructura del toroide. Cuando se imprime, las partes serán capaces de moverse libremente, pero no separarse.
