Paso 1: biela

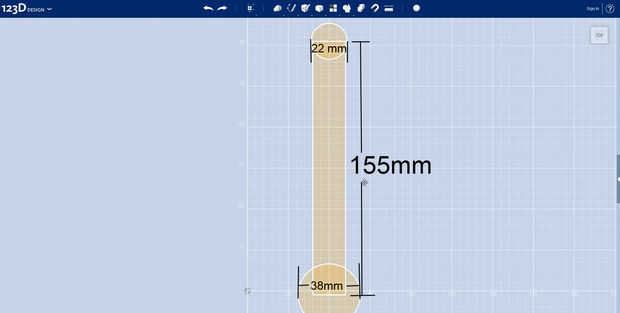

Paso 1:
Hacer un rectángulo (la puede encontrar en el menú bajo primitivas) con el lenth 155mm (el ancho no importa en este caso).
En el extremo superior del mismo añadir un círculo (también se encuentra en primitivas) con diámetro de 22mm (123Design siempre utiliza el radio así que tipo de 11mm) y en la parte inferior un círculo con el diámetro 38 m m (r: 19). Asegúrese de que se alinean!

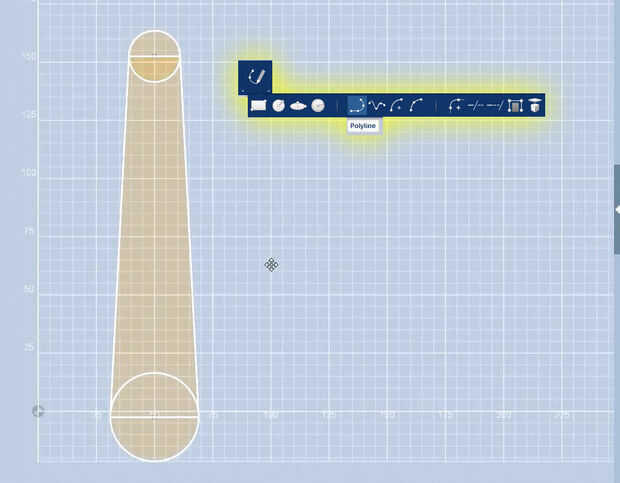

Paso 2:
Use Polyline herramienta que se encuentra en bosquejo y establecer el punto inicial de la misma en la mitad del círculo. hacer la primera línea que corta el círculo en 2 piezas. Realizar la siguiente línea en el círculo inferior superior dependiendo donde usted comenzó y hacer lo mismo otra vez. con la última línea su cierre el bosquejo y debería verse como en la imagen. Ahora puede eliminar el rectángulo que dibujó antes.
Paso 3:

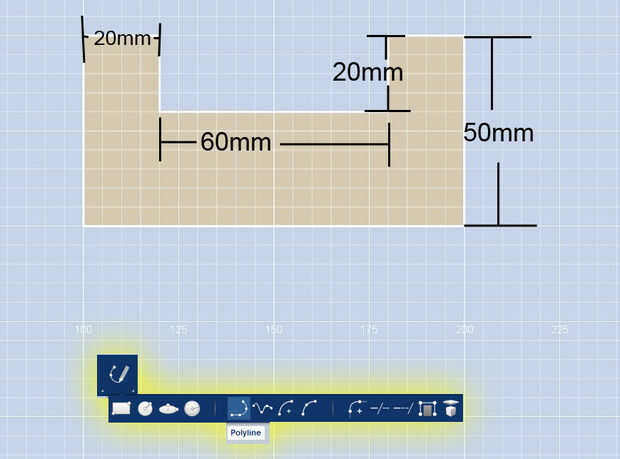

Utilizar de nuevo la herramienta polilínea para dibujar la forma de la imagen.
Paso 4:

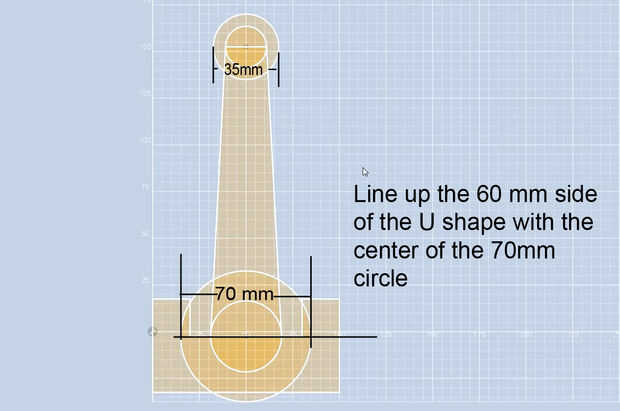

Añadir un círculo con el diámetro 35mm (r: 17,5) en el círculo superior (Asegúrese de que alinee exactamente). Y un círculo de diámetro (r: 35) 70mm en el inferior. Luego la línea hasta la forma de "U" que dibujó en el paso 3 como se muestra en la imagen

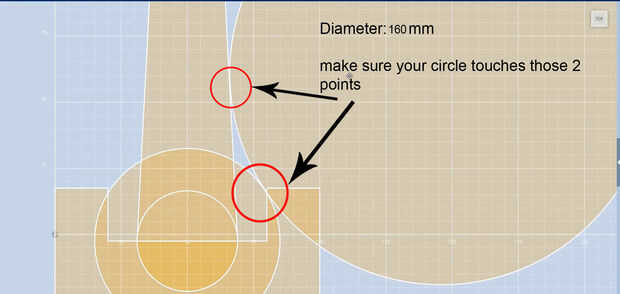

Paso 5:
Hacer un círculo con diámetro 160mm (r: 80) y colóquelo de modo que el círculo toque los 2 puntos que resaltan en el cuadro.
Paso 6:

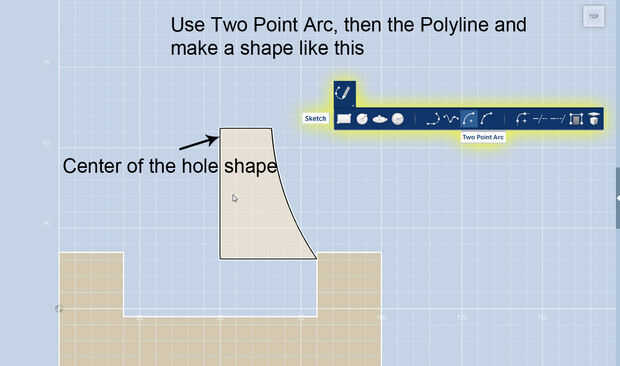

Utilice la herramienta de punto de dos arco (se encuentra en bosquejo) y sistema el centro del arco en el mismo lugar el centro del círculo de 160mm sistema entonces el arco donde marqué antes. Luego utilice la herramienta polilínea otra vez y hacer una forma como en la fotografía.
Paso 7:

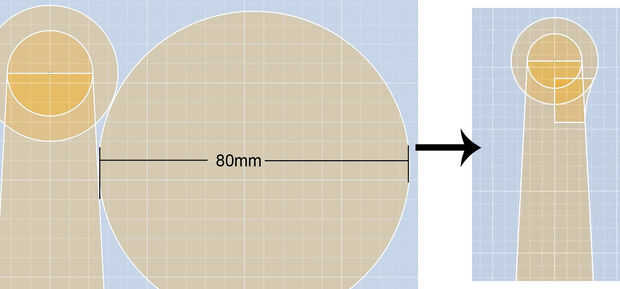

Repetir el paso 6 con el círculo superior (este uso del tiempo un círculo de diámetro 80mm).
Paso 8:

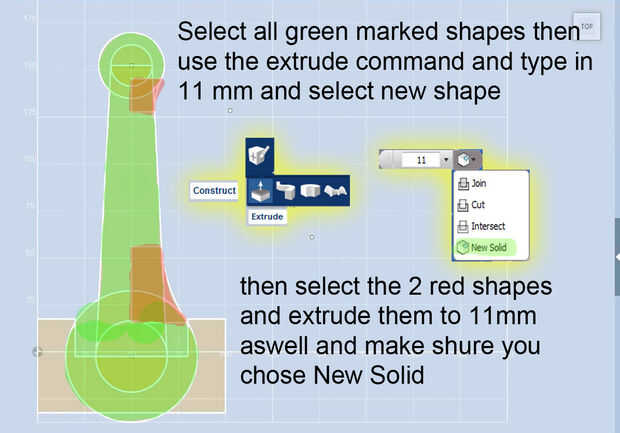

Seleccione las formas resaltadas verdes y utiliza el comando Extrude (menú: construir), tipo de 11mm y nuevo sólido. Seleccione las formas resaltadas rojo y hacer lo mismo. Asegúrese de que se establecen en el nuevo sólido también.
Paso 9:

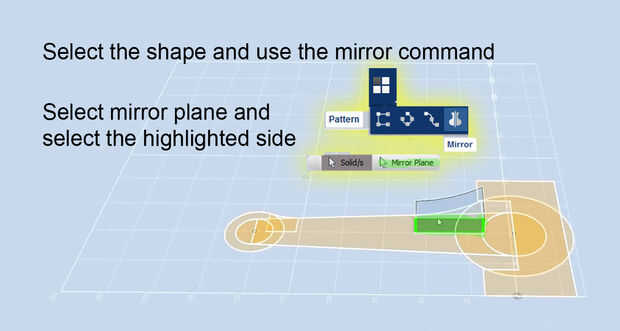

Ocultar el verde sólido, seleccione la primera forma de red y haga clic en el menú de patrón. Seleccione el espejo y haz clic en el espejo plano. Seleccione el lado verde resaltado del sólido y pulse Enter. Hacer lo mismo con el otro sólido.
Paso 10:
Seleccione los 2 círculos más pequeños y la forma de U y extrusión. Este tiempo tipo de 11mm o más. Asegúrese de que su corte encendido.

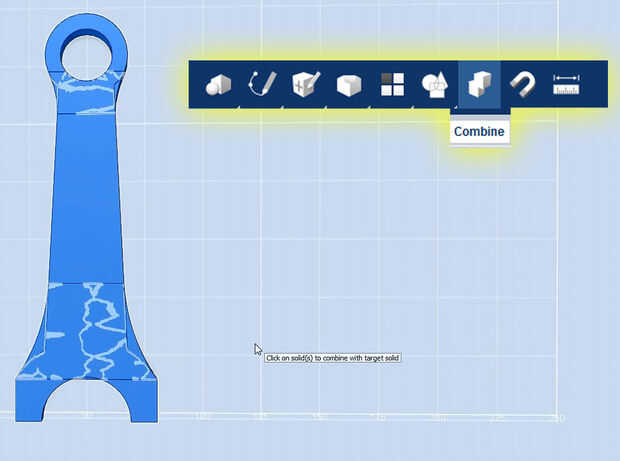

Paso 11:
Utilice el menú combinar y seleccionar los 3 sólidos. Pulsar intro. Hecho.

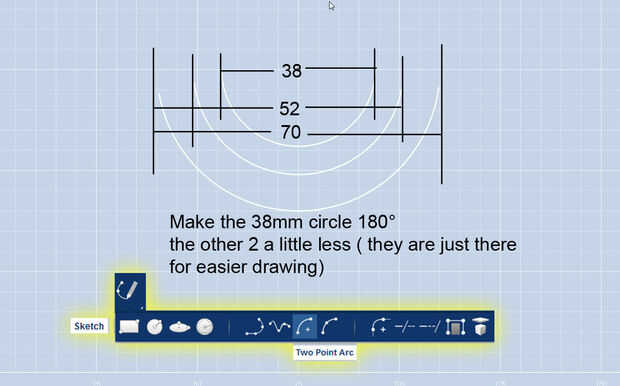

Paso 12:
Dos-Point_arc herramienta otra vez y dibuja medio círculo con el diámetro de 38 mm (180°, r: 19). Dibujar dos otros arcos con el mismo punto de ceter (no tienen que ser 180°, son solo para el dibujo más fácil).

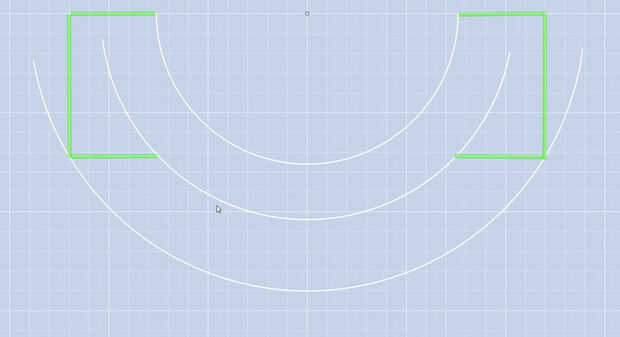

Paso 13:
Utilice la herramienta polilínea y uno de los extremos del círculo medio de 38 mm como punto de partida luego de realizar una línea que es de 11mm de largo. hacer otro con un ángulo de 90° hasta que golpea el círculo de 70 mm. Hacer una tercera línea hasta que el círculo central. Borre el círculo medio y externo.

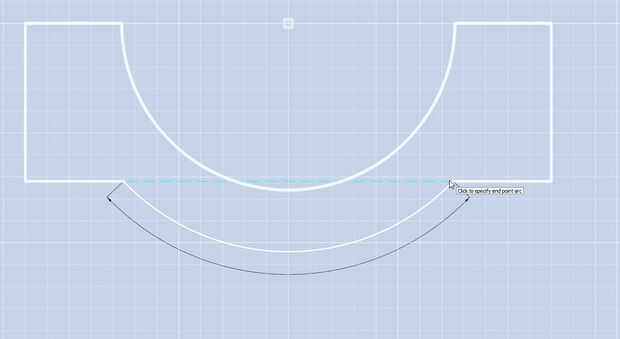

Paso 14:

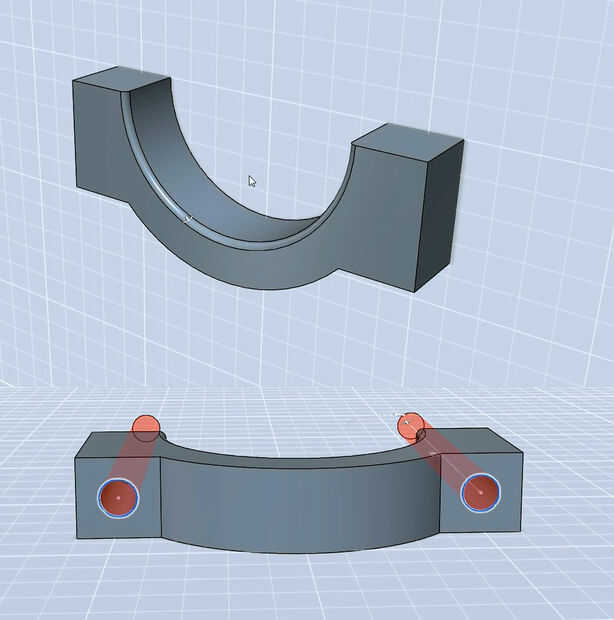

Utilice la herramienta de arco dos otra vez y coloque el centro el lugar mismo que es el medio círculo. luego conectas los 2 extremos con un círculo. Extrusión de 11 mm.
Paso 15:

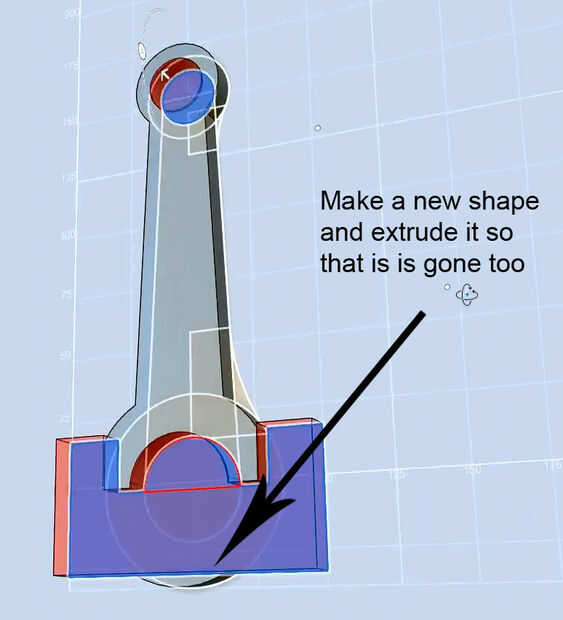

Hacer 2 círculos de 5mm y colóquelos en el medio sólido extrusionado como yo lo hice en la imagen. Debe automaticlly cerradura en el centro. Extraer mediante el uso de corte. Ello con la conexión varilla también (me olvidé de hacer eso (:)
