Paso 2: manivela

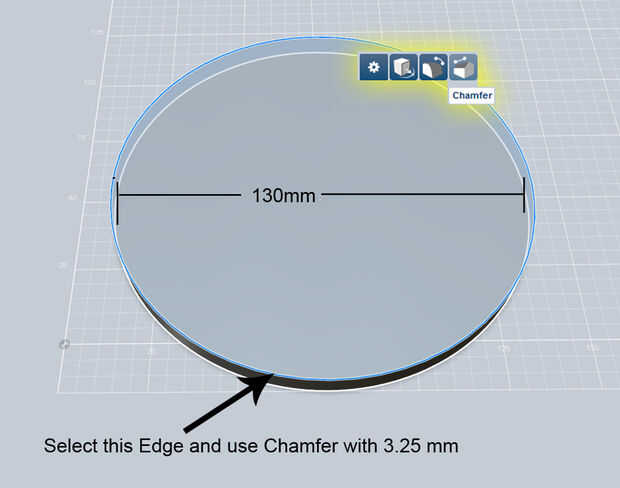

Crear un círculo de diámetro de 130mm (r: 65). Sacan a 7.5 milímetros. Seleccione el borde superior y haz clic en el botón chaflán. Biselar el borde de 3,25 mm.
Paso 2:

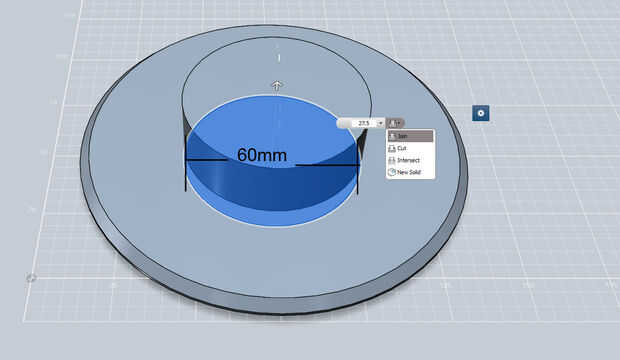

Añadir un círculo con el diámetro 60 m m (r: 30). Extrusión con 27,5 mm y seleccione unirse.
Paso 3:

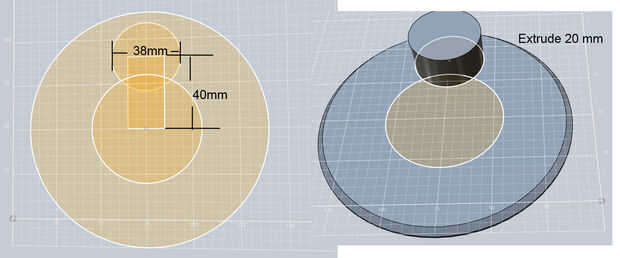

Crear un rectángulo con la longitud de 40mm (el ancho no importa). Coloque en el centro de los círculos y encima añadir un círculo con diámetro de 38mm (r: 19). Sacar 20mm, pero esta vez al revés así que escriba en -20.
Paso 4:

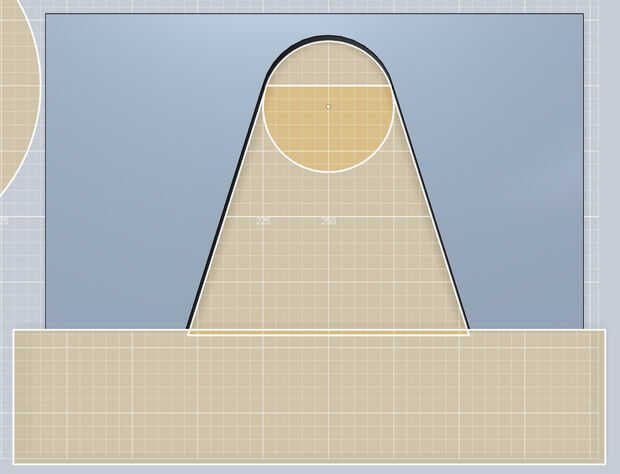

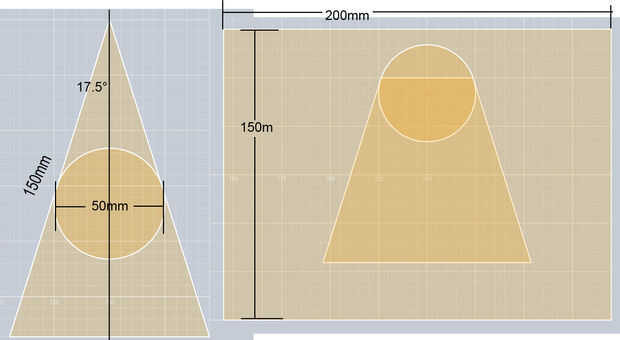

Utilice la herramienta polilínea y dibujar un triángulo. Tipo de 17,5 ° y 150 mm hacer lo mismo en el otro lado y luego unirlos. Añadir un círculo de 50 m m (r: 25) como yo lo hice en mi bosquejo. Haga una línea a través del círculo que parece una pirámide con una tapa redonda. Utilice la herramienta polilínea y volver a dibujar la parte inferior de la pirámide. Agregar un cuadrado alrededor de él con las mediciones 150x200mm.
Paso 5:

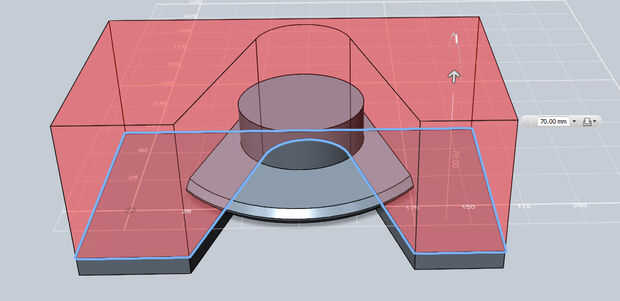

Extruyelo 10 mm. extrusión la pirámide y hacer shure que corte. Hacer un cuadrado en la parte inferior y extruyelo (corte de uso).
Paso 6:
Coloque el sólido con la pirámide eliminada sobre el disco que hicimos al principio. Hacer shure que es la parte superior derecha en el borde del disco. Saca el pirámide-cut-out y borrarlo luego.
Paso 7:

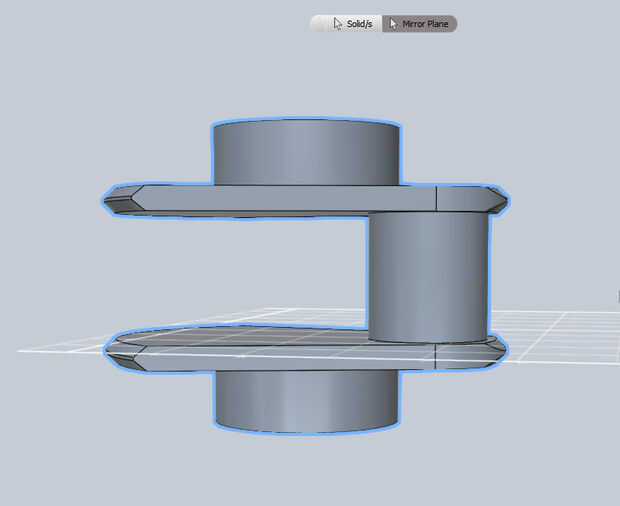

Seleccione el corte disco y haga clic en la herramienta de espejo. A continuación, seleccione el círculo de 38mm y presiona enter
Paso 8:

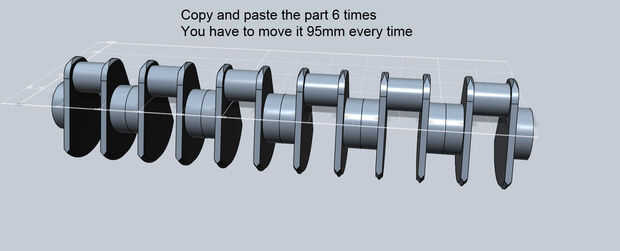

El sólido conjunto de copia y lo pega otra vez (copia: ctrl + c, pegar: ctrl + v) y 95mm (luego debe alinearse). Repita hasta que tenga 6 de ellos.
Paso 9:

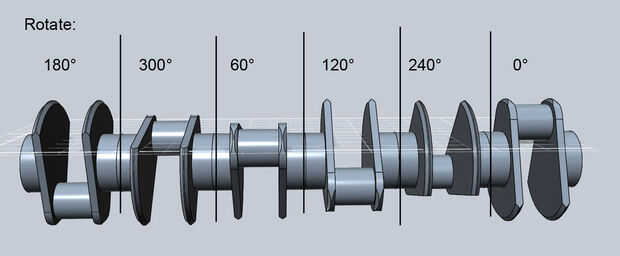

Gire cada uno de los sólidos como yo lo hice en la imagen.
Paso 10:

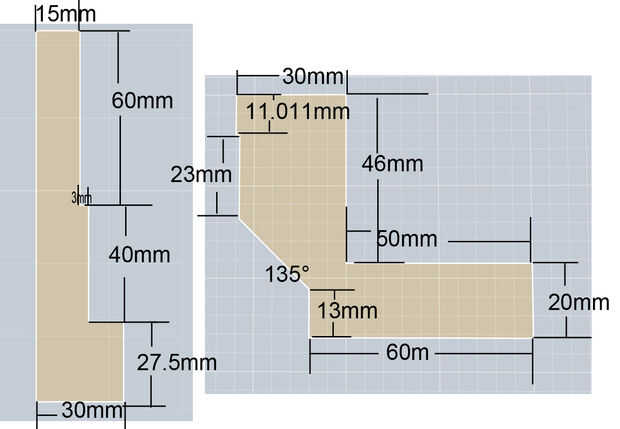

Utilice la herramienta polilínea otra vez y volver a dibujar las dos formas de la imagen.
Paso 11:

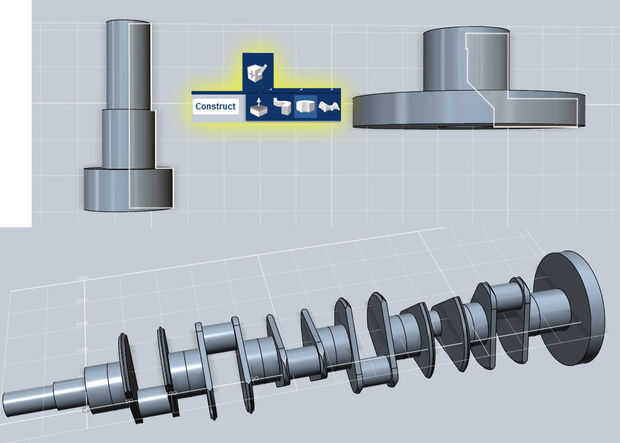

Utilice la herramienta de revolución se encuentra bajo el menú de construcción y seleccione la primera forma. Seleccione tipo y eje en 360°. Repetir este proceso con el otro dibujo. Utilice el primer sólido y coloque en un extremo de la manivela y el otro en el otro lado.
