Paso 3: pistón

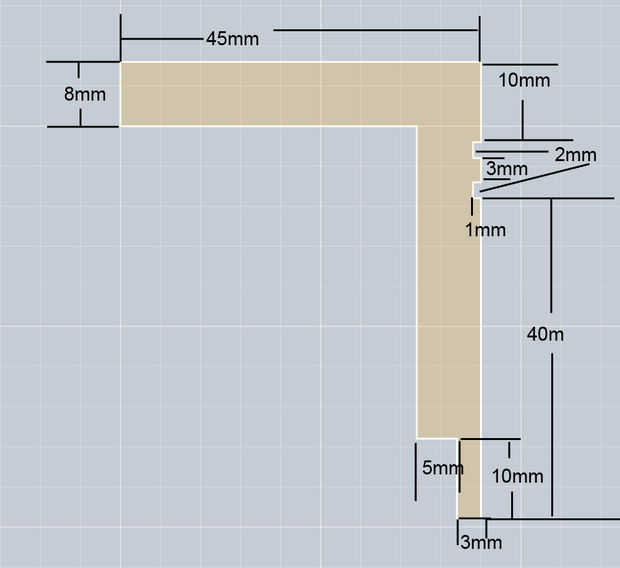

Volver a dibujar el boceto con la herramienta polilínea.
Paso 2:

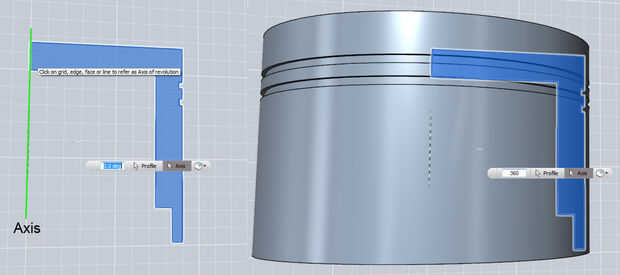

Utilice la herramienta de revolución encuentra bajo el menú de construcción y haga clic en el dibujo. Hacer shure que haga clic en eje no en el perfil y seleccione el eje que marca verde. Escriba en 360° y pulse Entrar.
Paso 3:

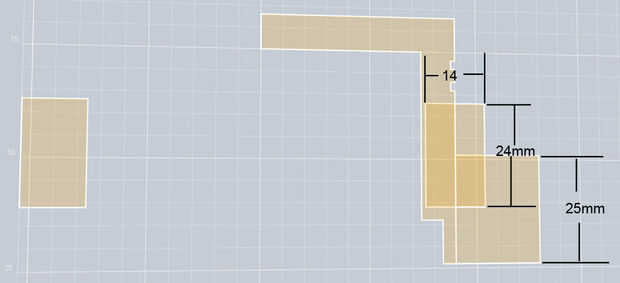

Ocultar el sólido y hacer un rectángulo de 25mm alto (esto es sólo para facilitar su manejo). Añadir otro rectángulo con las medidas de 14 x 24 mm y lugar como lo hice. Quitar la primera ractangle. Seleccione el rectángulo restante copiarlo y pegarlo. Entonces moverla 90 mm a la izquierda.
Paso 4:

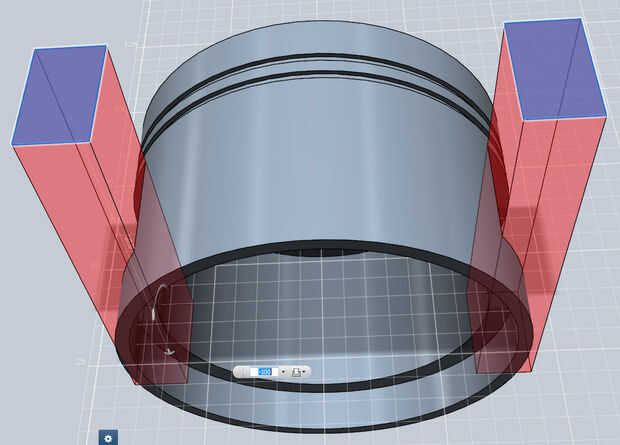

Mostrar el sólido otra vez y subir los 2 rectángulos por alrededor de 60 mm. Después selecciona de nuevo y sacar (con la opción de corte) a 100 mm.
Paso 5:

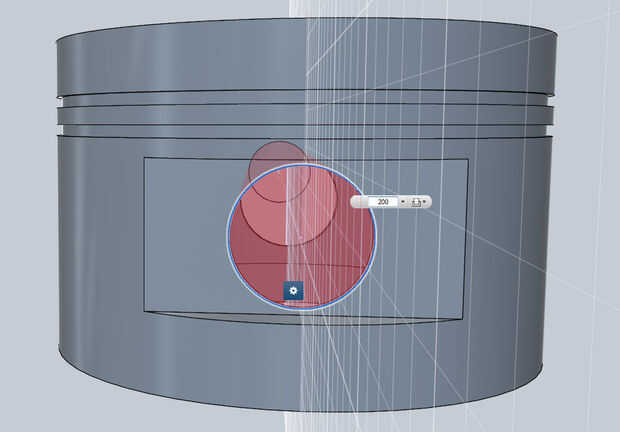

Añadir un círculo (diámetro: 22mm, r: 11) en el lado del pistón yourr. Debe trabar medio de ella. Luego lo saca con la opción de corte a cerca de 80. Luego seleccione de nuevo saca otra vez pero sólido nuevo y seleccione extrusión para 76 mm. Ahora tienes el piston y el perno para él.
