Paso 4: Crankcover
Volver a dibujar la imagen (creo que ahora eres capaz de hacerlo). Puede eliminar la plaza en la final.
Paso 2:

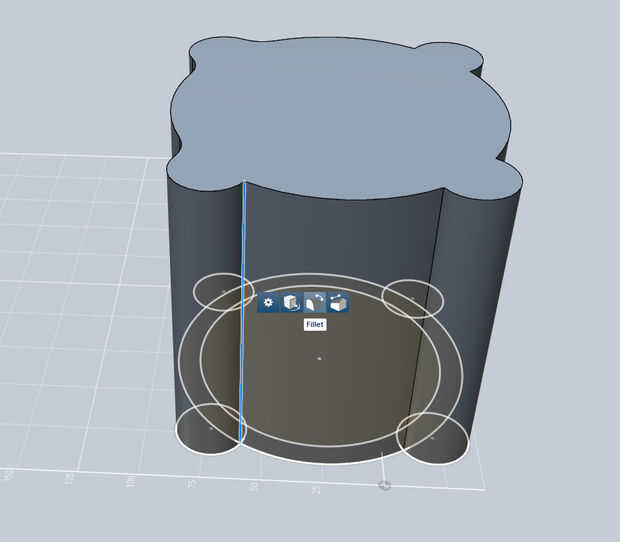

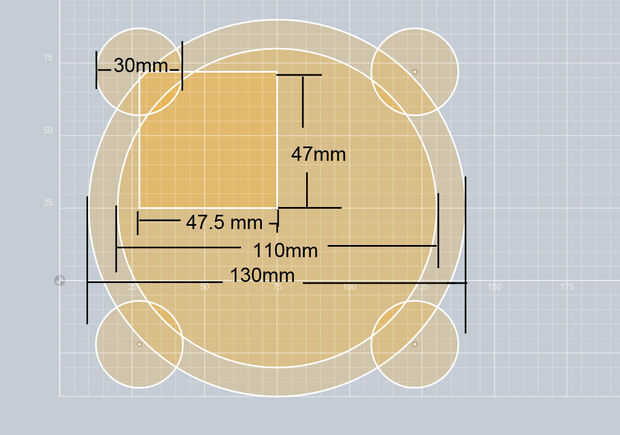

Saca el gran círculo de 130 mm. extrusión del círculo interior y utilice la opción cortar. Luego se sacan los 4 círculos pequeños (join). Seleccionar las líneas donde los pequeños tubos cortan grande y seleccionan. Haga clic en filete y escriba en 15 para cada una de esas líneas.
Paso 3:

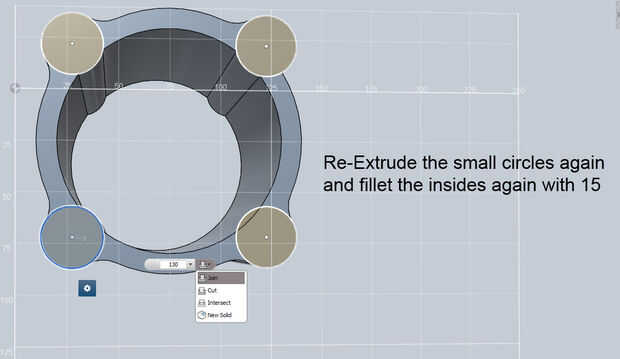

Filete las líneas en el interior tambien con 15.
Paso 4:

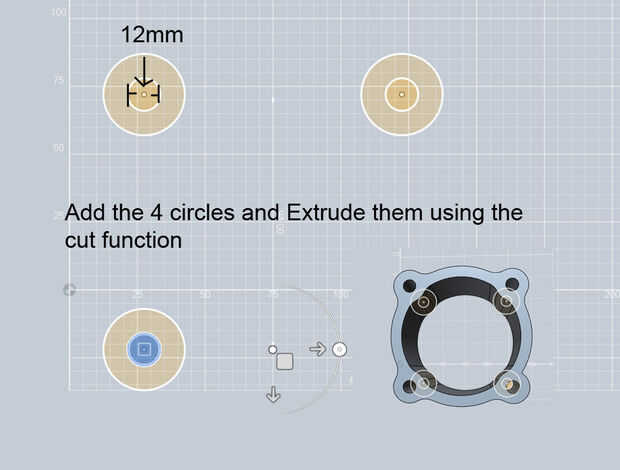

Añadir un círculo con el diámetro 12 (r: 6) en cada uno de los tubos pequeños y sacan con la opción cortar.
Paso 5:

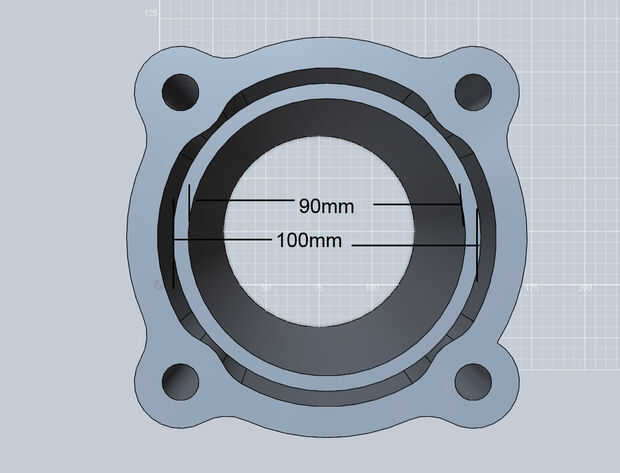

Añadir 2 círculos interiores uno con diámetro de 90 (r: 45) y con el diámetro de 100mm (r: 50). Sacar el uno mayor de 130mm y para sacar la uno también interna con la opción cortar.
Paso 6:

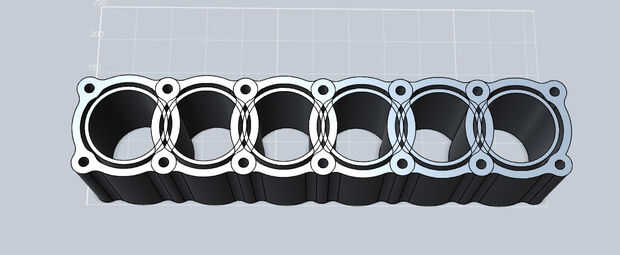

El sólido entero (en realidad 2) de copia y lo pega 6 veces al lado del otro (distancia de 95 m m).
Paso 7:

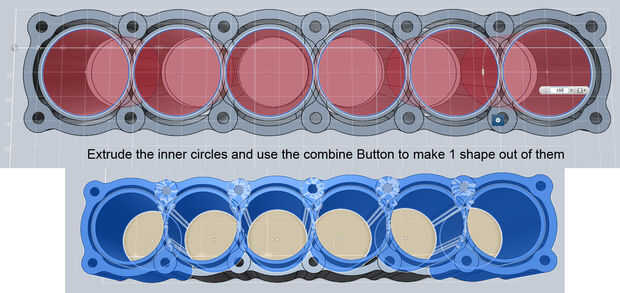

Copia el círculo de 90mm 6 veces demasiado y extruyelo (corte). Haga clic en el menú combinar y seleccione todos los sólidos que están en la pantalla.
Lamentablemente el programa aleatoriamente crashedand he perdido todos los datos. Para que esto no suceda te guarda el procect cada vez en un tiempo. Porque no quería hacer todos los pasos otra vez voy a utilizar un sólido que hice antes de usar para los últimos pasos.
Paso 8:

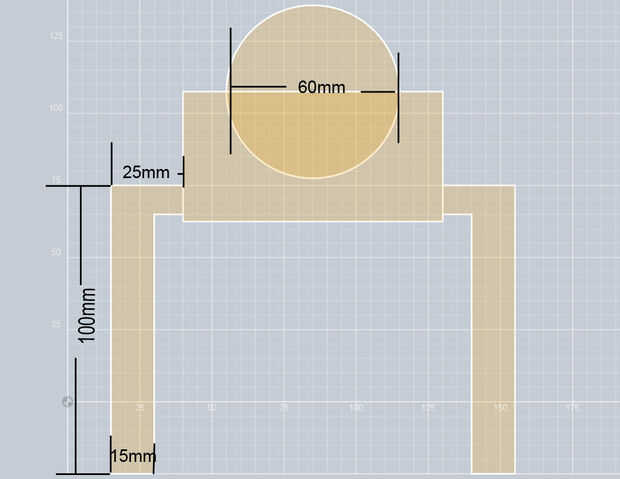

Hacer la forma de la imagen y girarla 90°.
Paso 9:

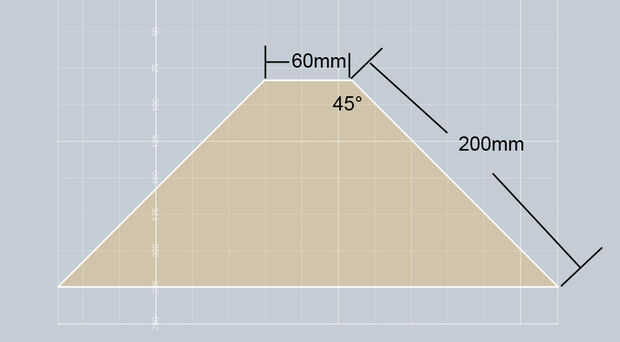

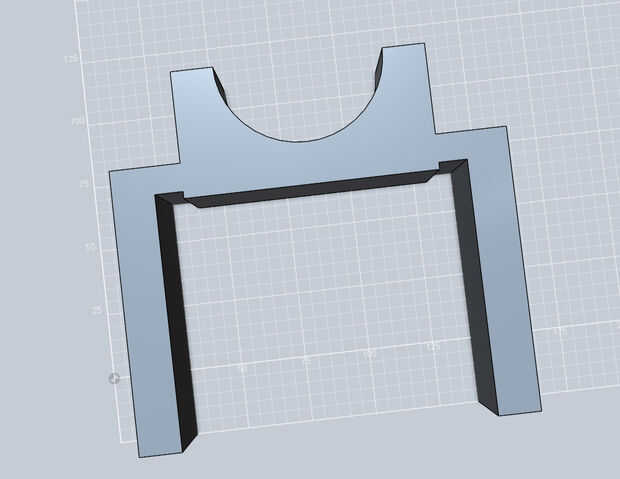

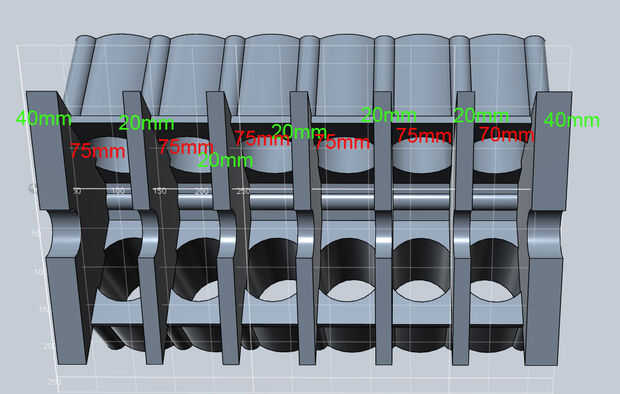

Saca el bosquejo de 40 mm y mueva el bosquejo 110 mm luego lo saca otra vez de 20 mm. Hacerlo hasta que parece que en mi fotografía. (Las medidas verdes son para extrusión. Las mediciones de rojo son las distancias entre los sólidos).
Paso 10:

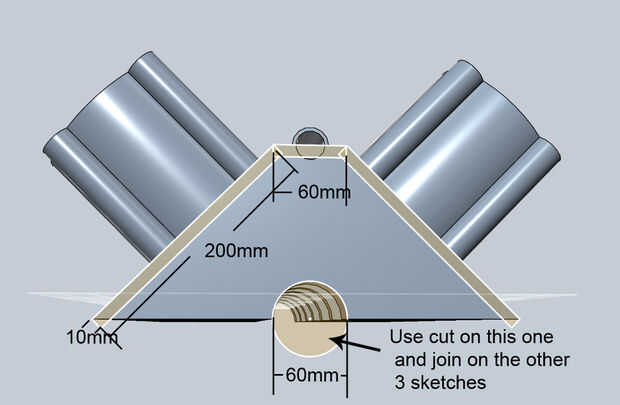

Añadir los bocetos a la sólida primera y sacamos los 3 rectángulos de 625 mm (join) y el círculo de 625mm tambien (pero corte!). Utilice los cilindros donde los pistones se colocan en rotación de 45° y colocar en un lado del sólido nuevo. Luego copiarlo, gire 90 ° la otra forma y colocarlo en el otro lado.
Los últimos 2 pasos son sólo el soporte para el modelo. Creo que esto es fácil de copiar (sacaron de 40mm)
