3D para imprimir Ninja luz espada / Katana Color cambiar LED lámpara (3 / 6 paso)

Paso 3: Conectar la tira del LED para la caja de Control

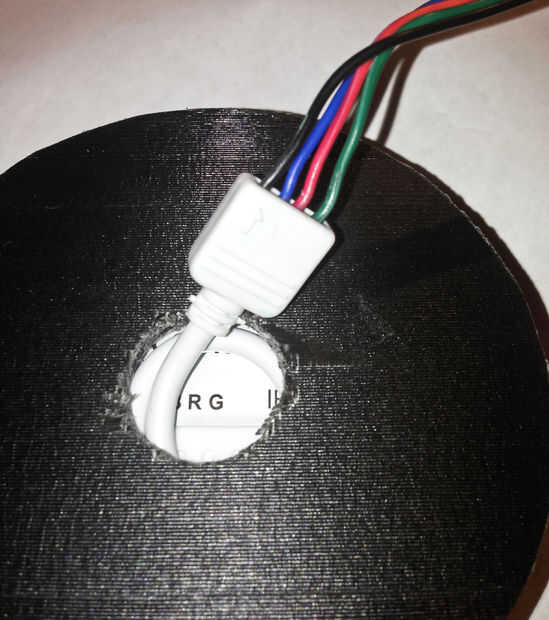

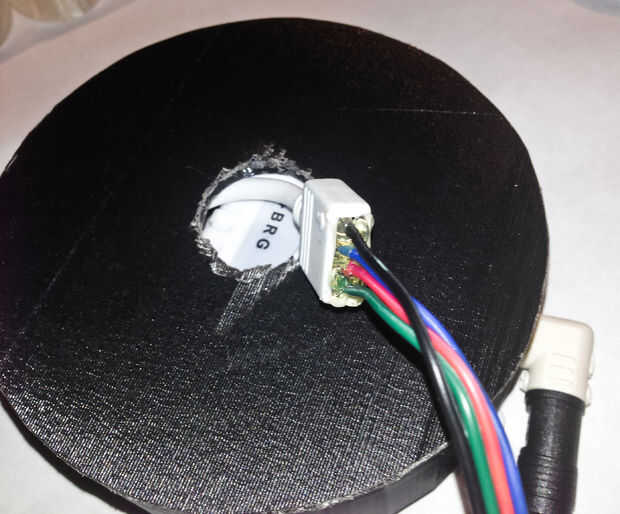

1. primero se corta la tira de LED de 1m el tamaño. Luego inserte los extremos del cable de la tira de LED en el conector. Negro / cable 12V va en la ranura con la flecha. Después de el orden es azul rojo verde. Tenga en cuenta que el orden de los cables reales es verde rojo azul por lo que tendrá que girar y cambiar el verde por azul. Este paso asume que los extremos del cable de tus franjas LED ya son derrochados como las que usé

2. una vez que todos los cables están bien conectados Conecte la fuente de alimentación de 12v y comprobar que las luces funcionan correctamente. Make seguro que rojo es rojo, azul es azul y así sucesivamente.

3. Utilice pegamento caliente para evitar que los cables saltando durante la construcción. Lo hice con dos tiras de pegamento caliente. Una línea fina a cada lado de los cables debe hacer bien. Hacer todo lo posible para no utilizar demasiado pegamento caliente y derretir los cables

4. después de que el pegamento se seque doblar el cable suelto sobre sí mismo varias veces hasta que el primer LED de la tira de aproximadamente 1" de la base.

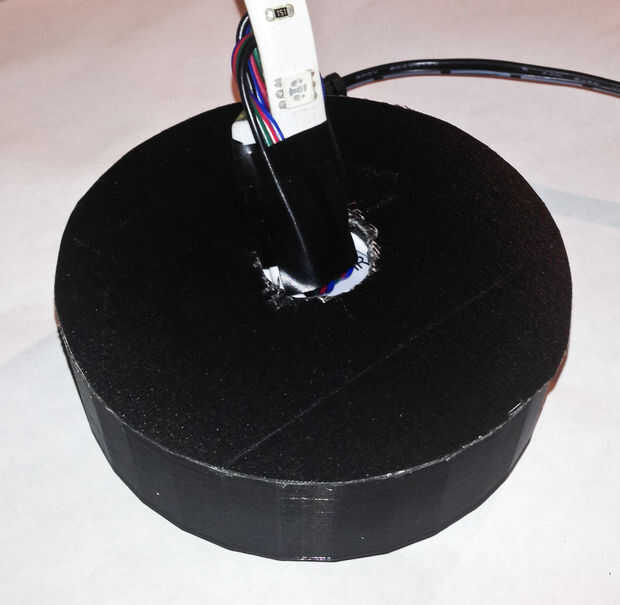

5. envolver la conexión libremente en cinta aislante. Como siempre no pellizcar los cables demasiado

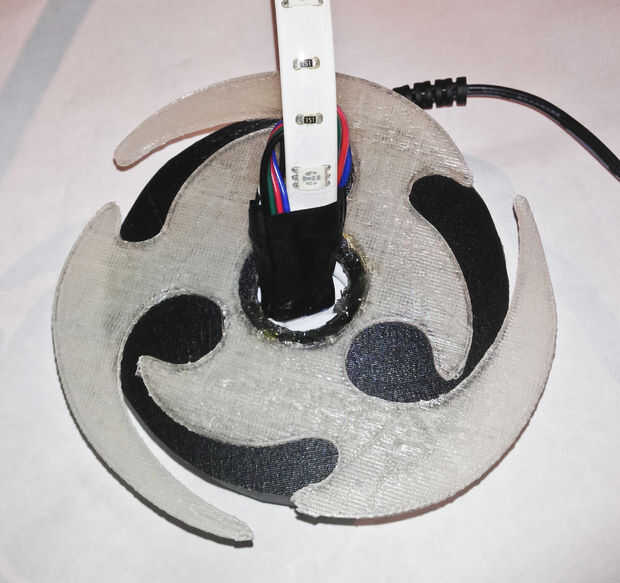

6. Deslice el base ornamento sobre la tira de LED y use el pegamento caliente para unir a la base. Asegúrese de que el bien es encolar porque todo el cuerpo de la espada se fija aquí.
