Paso 2: Diseñar el señuelo real
Esto es donde diseñamos la atracción real. Lamentablemente, perdí la imagen de perfil 2D y no tiene acceso a mi software, por lo que no puedo imitarlo. Pero eso no importa, ya que este es el paso donde podemos conseguir creativos! Una vez hayas decidido la longitud de tu propios Señuelos de pesca, pone un cuadrado de línea recta a los ejes ligeramente más corta que su longitud de señuelos. Hice una línea de 65 mm de largo, y mis Señuelos resultaron un poco más largo. Ahora utilice la herramienta spline, seleccionar el punto final y sólo la globo ocular, hasta llegar a una forma que recuerda a un pez. Mina resultó ligeramente de forma ovalada y desproporcionado, perfil similar a una anchoa o minnow.

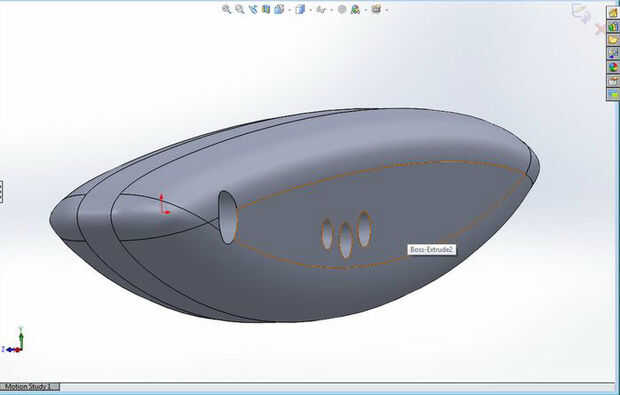

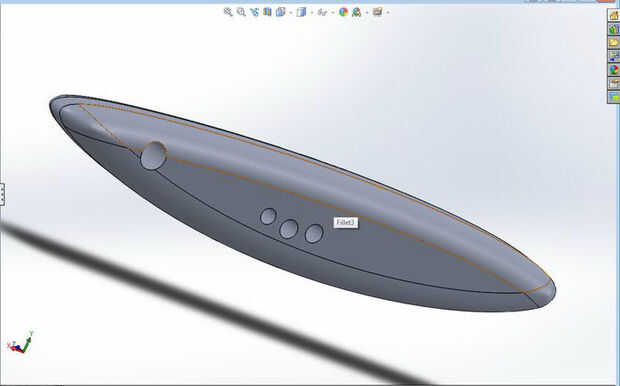

Usted puede seleccionar dos o tres veces, hasta conseguir una forma y tamaño está satisfecho con. Ahora que tienes el perfil básico de los peces diseñados, borrar la línea de centro y se saca hacia afuera a un grosor razonable. Ajusté mis entre 10 y 15 milímetros, hasta que me dieron una forma y perfil que parecía proporcional. Luego utilice la herramienta de filete con un radio de 2-3 milímetros, para crear la forma de peces redondos. Luego entra en modo de bosquejo una vez más y dibujar los círculos a los lados, superior e inferior donde se quiera sacar los agujeros para fijar el gancho, línea y cualquier peso o atraer componentes como hilanderos a.

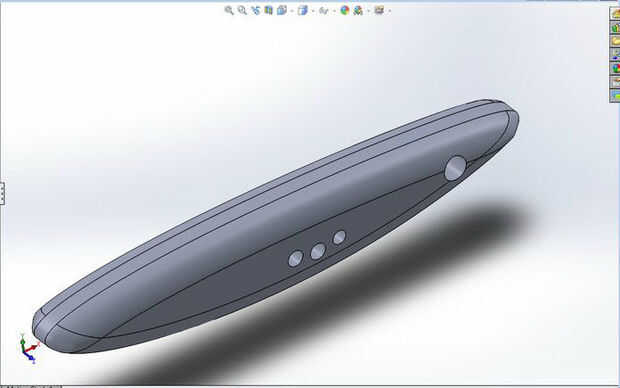

Pongo 4 agujeros en el lado de mina para sujetar el gancho e incluso cebo de energía materia interior para ayudar a atraer los peces. Sólo asegúrese de hacer por lo menos dos agujeros, uno horizontal en la cabeza y una vertical en la cola por lo que puede lastrar el señuelo y conectar a una línea y terminar con señuelos adecuados componentes.
No importa si están en la cara real del objeto, se puede ajustar el corte de extrusión y siempre será capaz de cortar a través del objeto, independientemente de la orientación y colocación. Asegúrese de conocer la resolución y las limitaciones de la impresora que estás usando, varias ranuras y agujeros que diseñé en mi tuvieron que ser ahuecado con la mano después de que el material de apoyo los llenó y no pudo quitarse en el baño de carburo de calcio. Debido a esto, tuvo que utilizar CA pegamento para adherir el gancho a mi señuelo y envuelto firmemente con sedal para asegurarlo. Ahora vaya a la parte superior del menú, seleccione el cuentagotas y exporte el archivo como un. STL.
Este formato le permitirá importar el archivo directamente en su impresora, a través de USB o tarjeta SD donde puede ser procesado, en rodajas, convertido en código de G e impreso. Cuando imprimo esto otra vez en el futuro, ampliará lo que no encuentro estos mismos problemas otra vez. Tal vez incluso ajustar su escala un poco, tal vez 10% debe resolver los problemas si decides imprimir mis archivos.
