Paso 5: Hacer que la estructura
Tenemos que construir una estructura que conecta la electrónica de reloj al cubo del motor del disco duro.

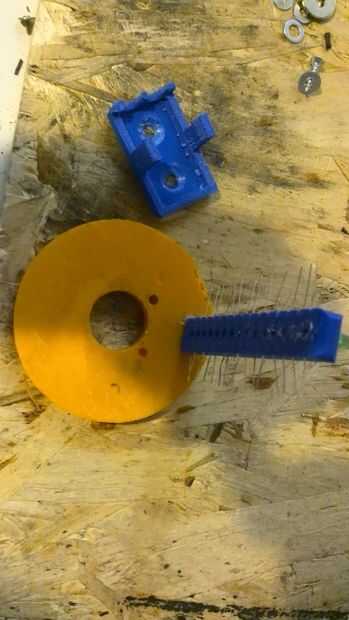

Construí mi piezas utilizando una impresora 3D pero usted puede hacer fácilmente con madera o espuma. No dude en ser original con estas piezas ya que los únicos requisitos es que tienen la electrónica. No importa si su estructura es vagamente similar a la mía; su reloj seguirá siendo muy exitoso.
Necesitamos hacer 5 piezas para nuestro un reloj

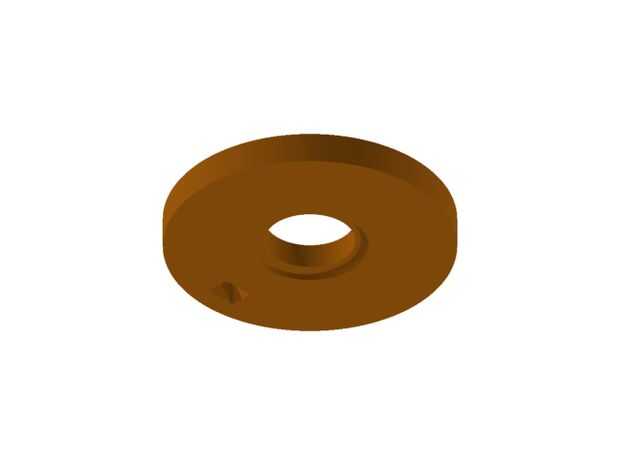

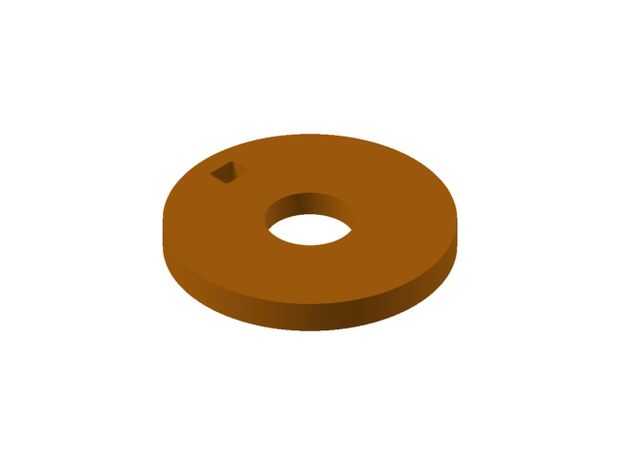

- Base
- Todos nuestros componentes electrónicos se unirá a esta pieza. En mi base hay un agujero pequeño que se inserta la torre LED. El paquete de baterías y la montura de arduino se pegan. La base tiene un anillo en la parte inferior de su centro. La pieza del conector se encaja en este anillo.

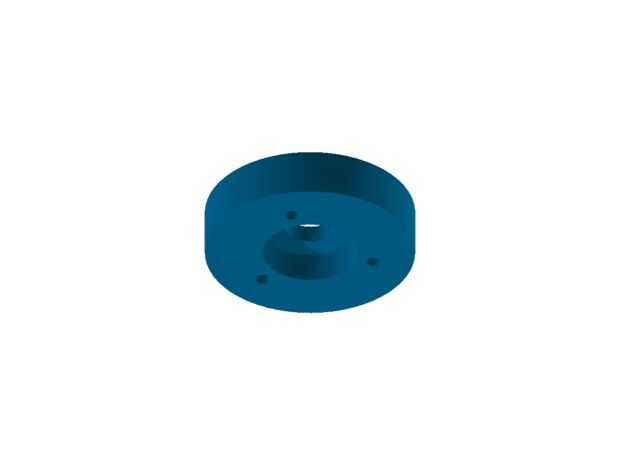

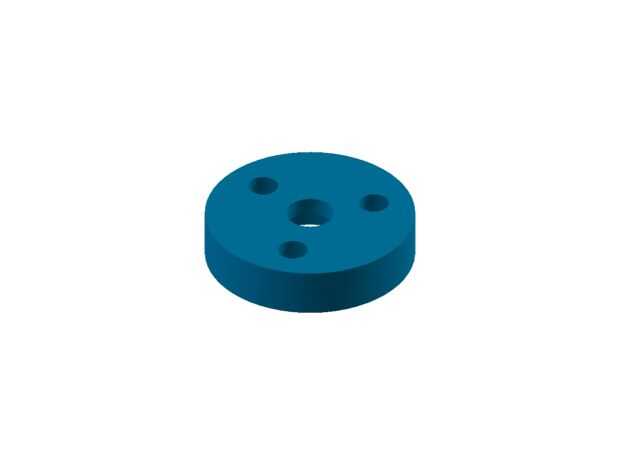

- Pieza de conector
- Esta pieza tiene 3 agujeros que se adhieren al cubo del disco duro. La base descansa en la parte superior.

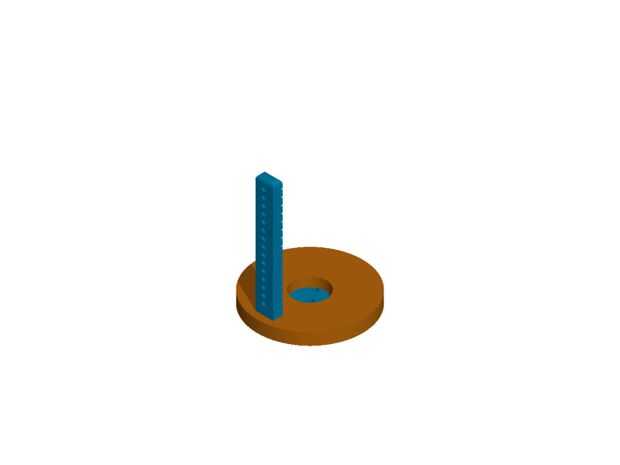

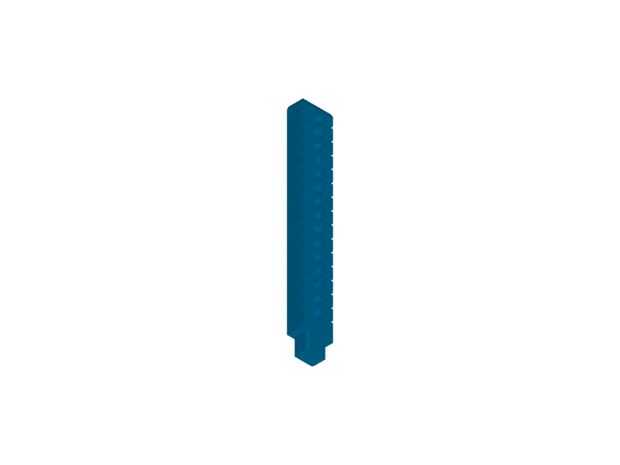

- Torre de LED
- Estas piezas tiene los LEDs en su lugar. El reloj sólo tiene 5 LEDs, pero la torre caben 15 LEDs en caso de que nos gustaría ampliar.

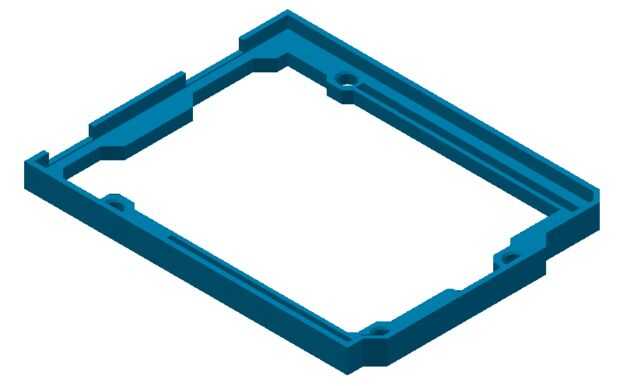

- Titular de Arduino (opcional)
- Un soporte para arduino. Yo tengo la mía de Thingiverse en este enlace: http://www.thingiverse.com/thing:27759

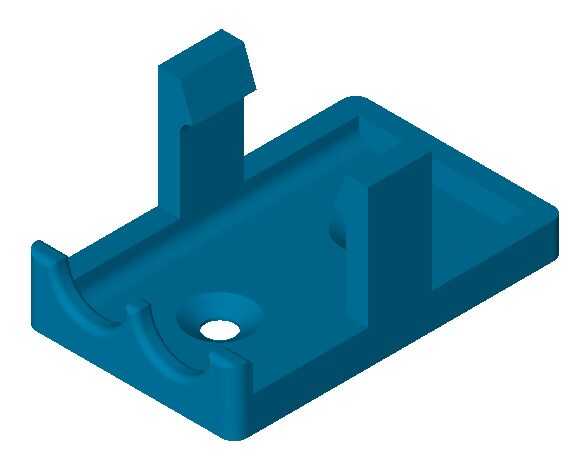

- Portapilas (opcional)
- Un soporte para la batería de 9v. Yo tengo la mía de Thingiverse en este enlace: http://www.thingiverse.com/thing:336319
He adjuntado toda la STL y ipt archivos si quieres 3D impresión su estructura.
Probablemente no puede utilizar mi archivo de pieza del conector para su reloj. Su cubo del motor de disco duro probablemente no es lo mismo que mi cubo del motor de disco duro. Si este es el caso entonces tendremos que editar la pieza del conector. Abra un 3D modelado de software, como Inventor y comenzar a medir. El diámetro de la pieza puede quedarse igual pero debe cambiarse la posición de los agujeros.
