Paso 2: modelado 3D de la trompeta para imprimir

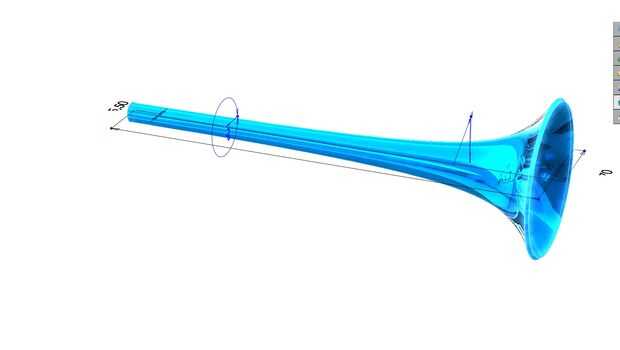

He cero modelados la trompeta en Solidworks usando las dimensiones de mi instrumento principal. El diámetro interior se mantiene constante desde la boquilla hasta el comienzo de la campana hacia fuera como debe ser en una trompeta.

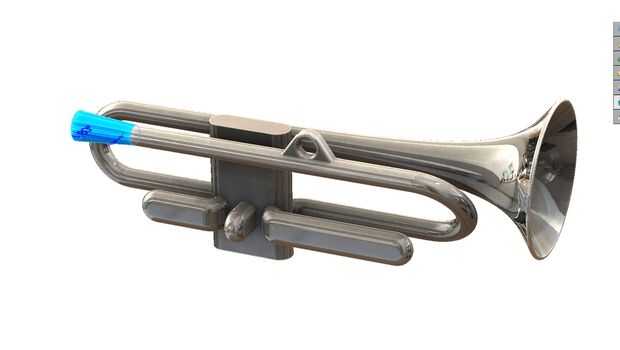

Para la boquilla, has inspirado de boquillas Monette para la forma exterior. Pero sus dimensiones interiores son los mismos con una boquilla 7C que es tipo de boquilla muy utilizados. Las dimensiones del receptor de la boquilla es modelada de tal manera que el instrumento también puede ser jugado con cualquier ordinario boquilla trompeta real de metal.

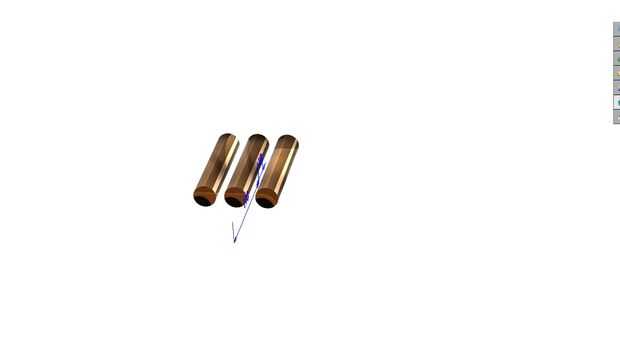

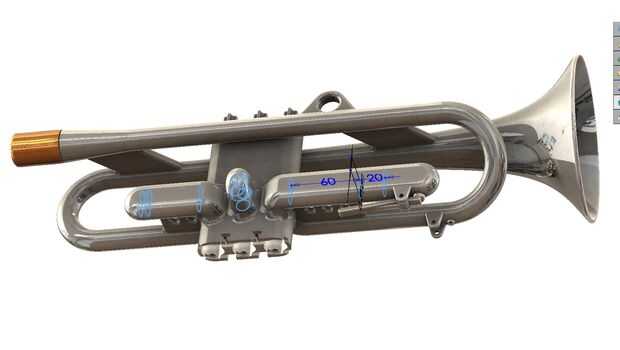

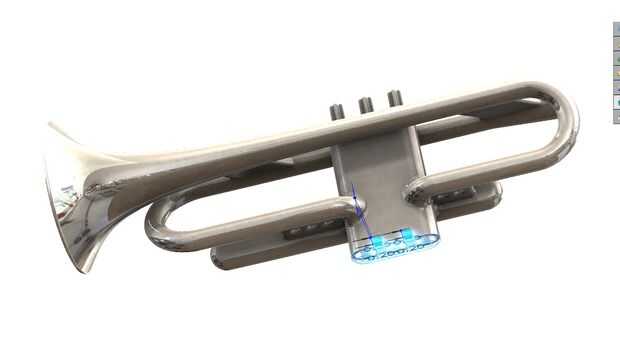

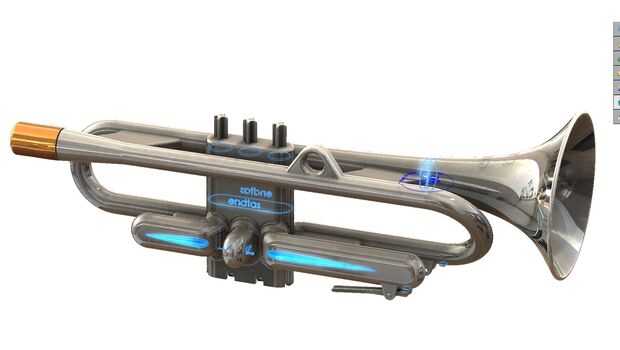

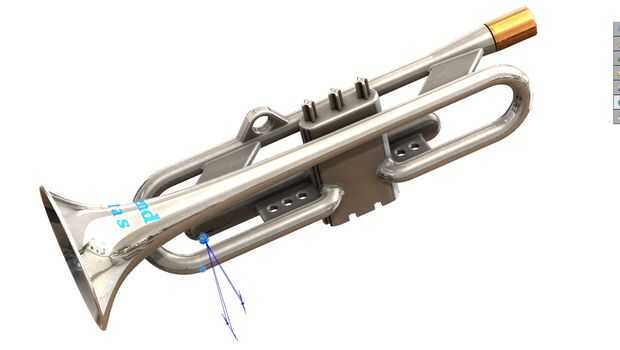

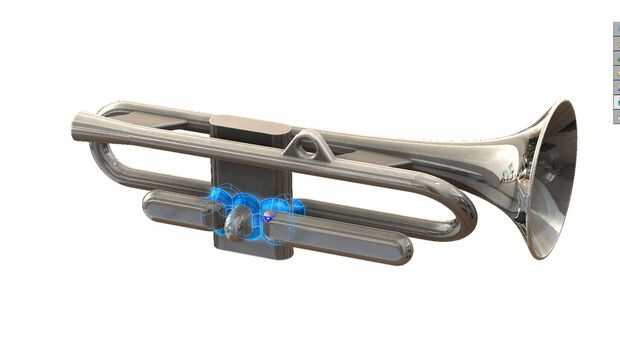

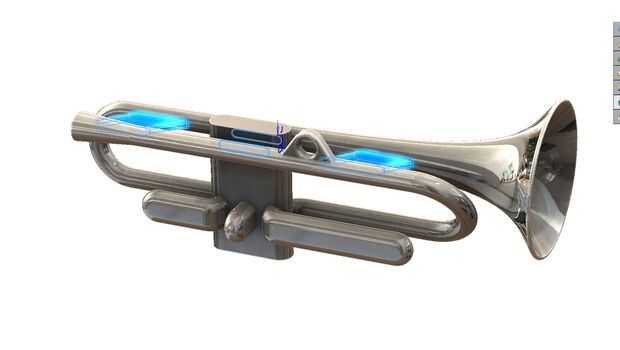

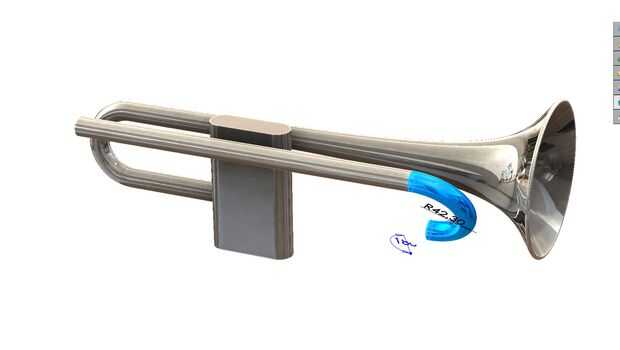

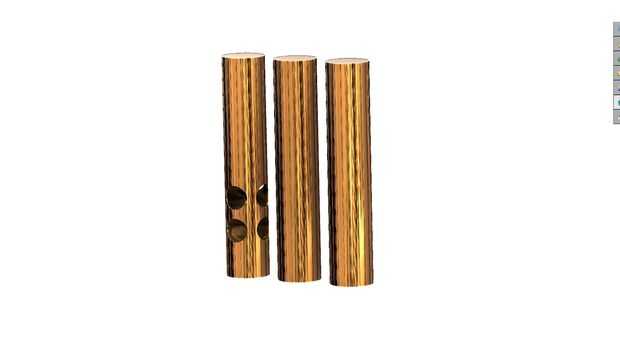

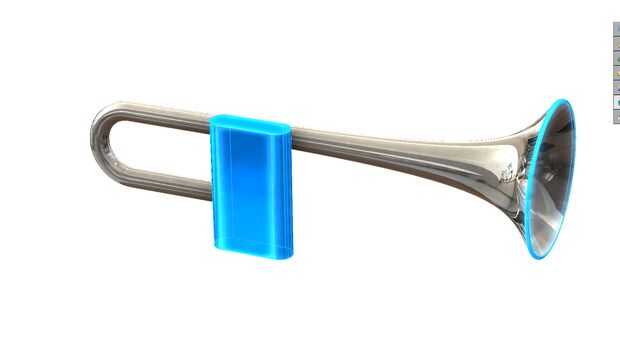

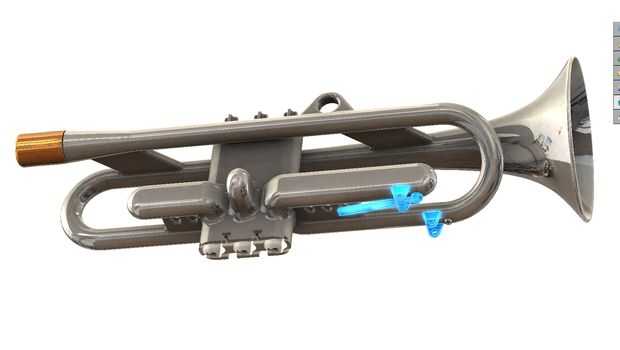

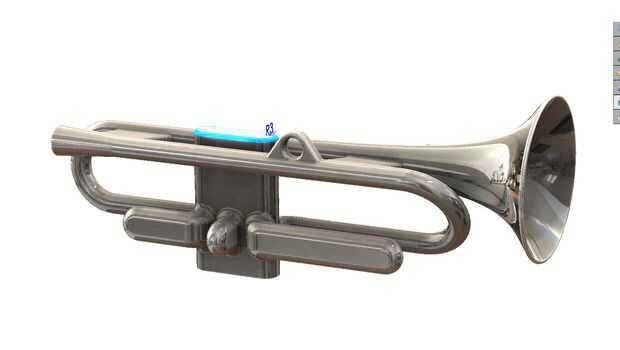

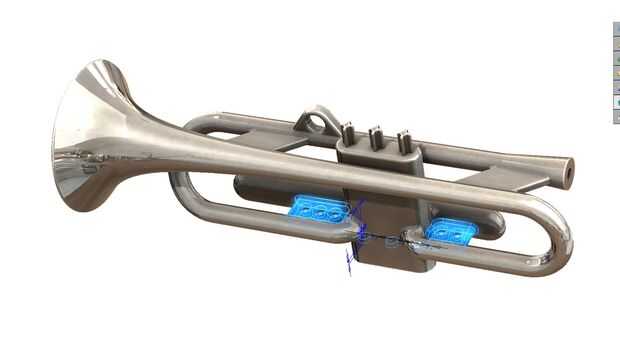

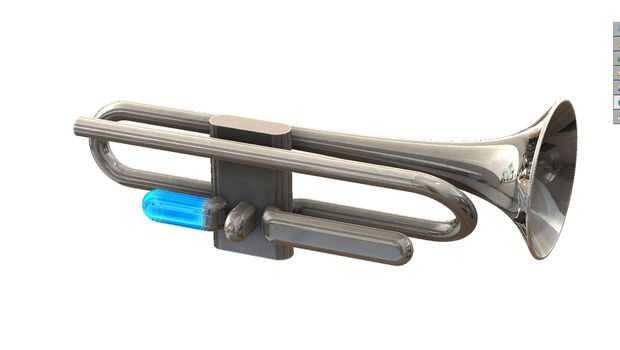

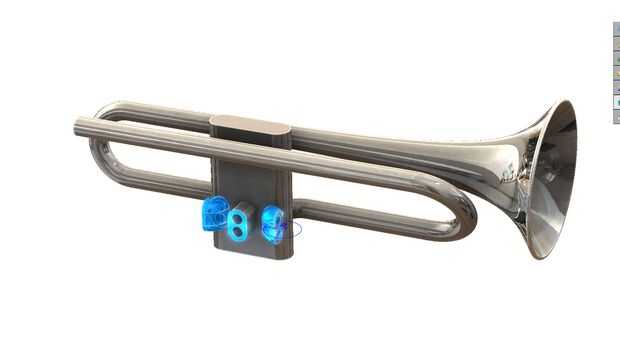

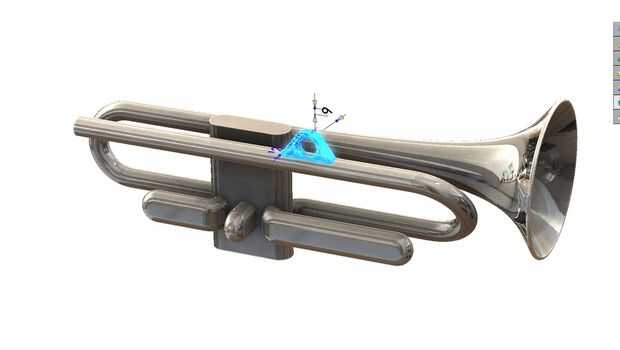

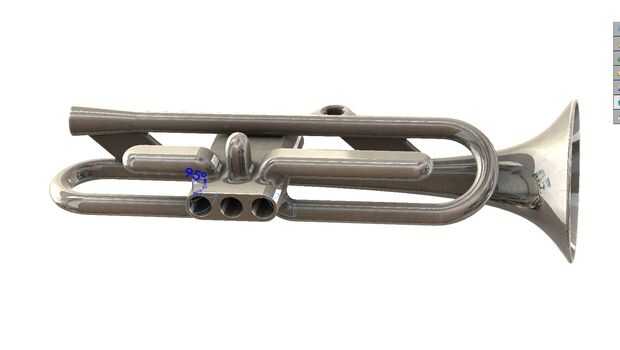

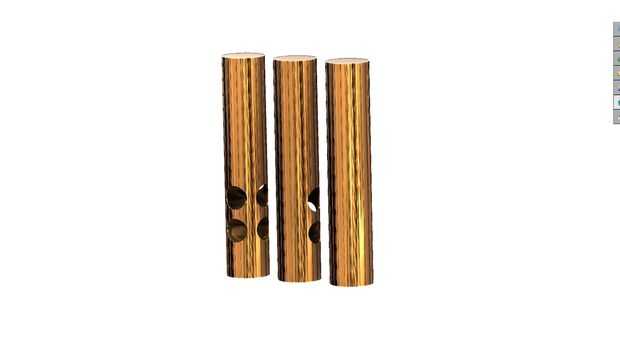

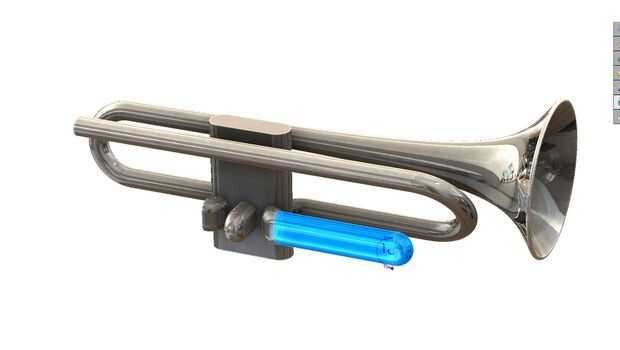

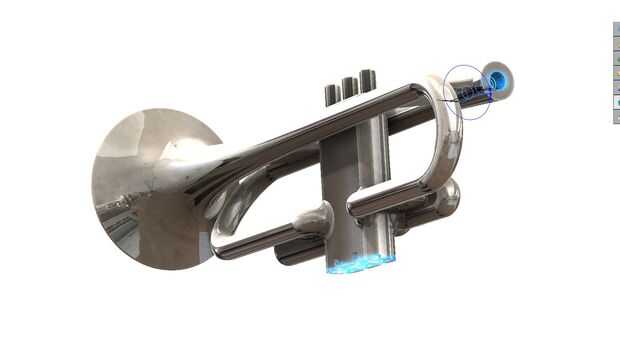

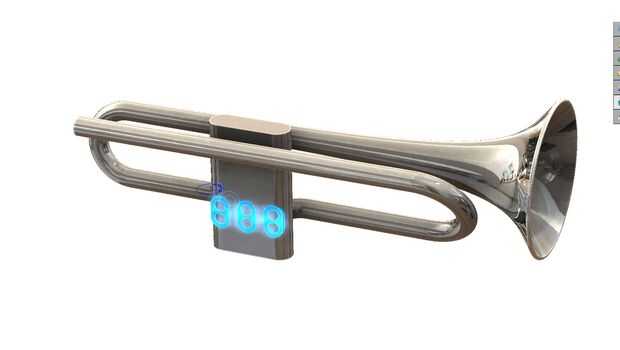

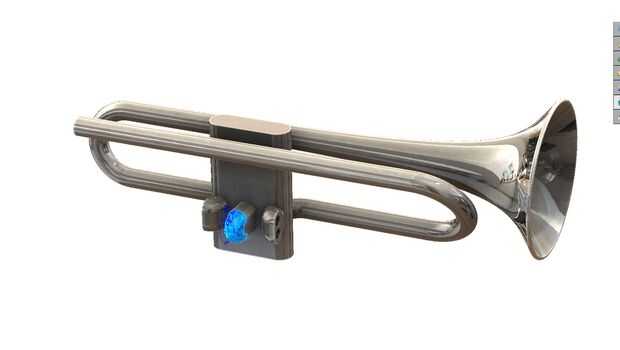

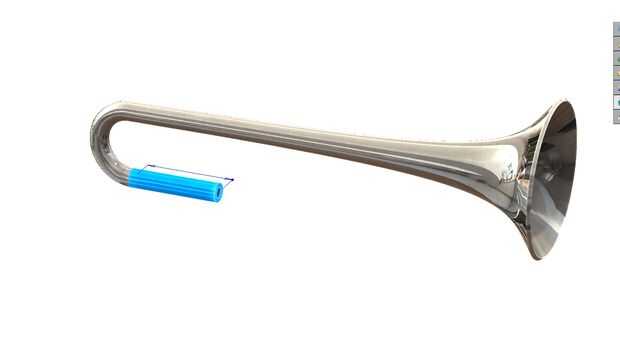

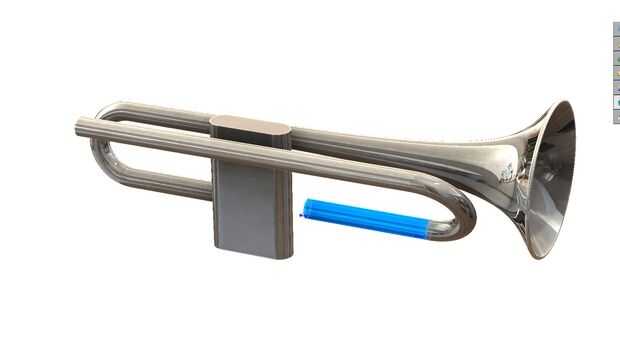

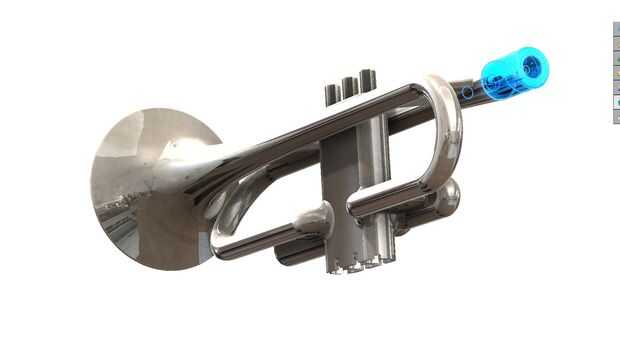

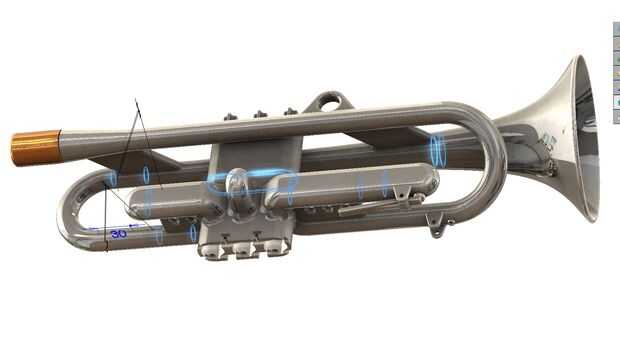

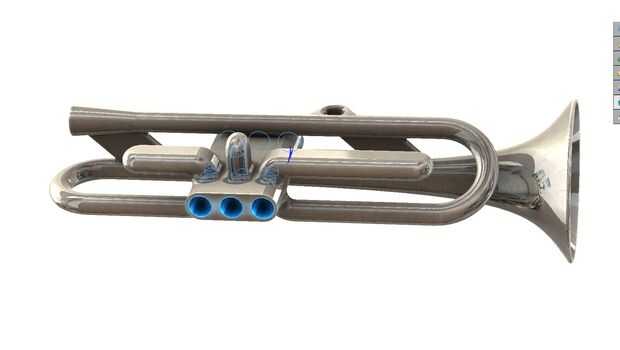

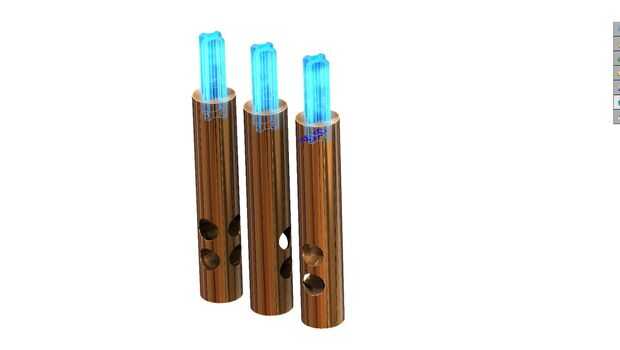

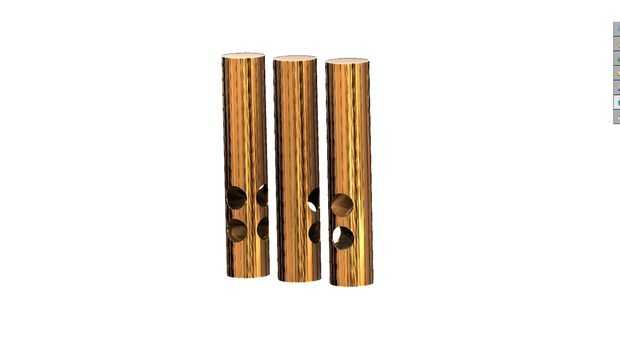

Usted puede encontrar el proceso paso a paso de modelado 3d de mi trompeta arriba. Me highligted cada recién añadido paso con azul.
Mantuve el plástico grueso en alrededor de 3mm a lo largo para obtener una estructura lo suficientemente fuerte. También ha añadido piezas de apoyo adicionales y tirantes gruesos para dar más fuerza a las áreas de necesidad.
Rodajas de modelo 3d final en partes más pequeñas para que pueda ser impreso por impresoras de tamaño más pequeñas. También ha añadido detalles extra fijación a las partes en rodajas para que fácilmente se unirán durante el montaje.
