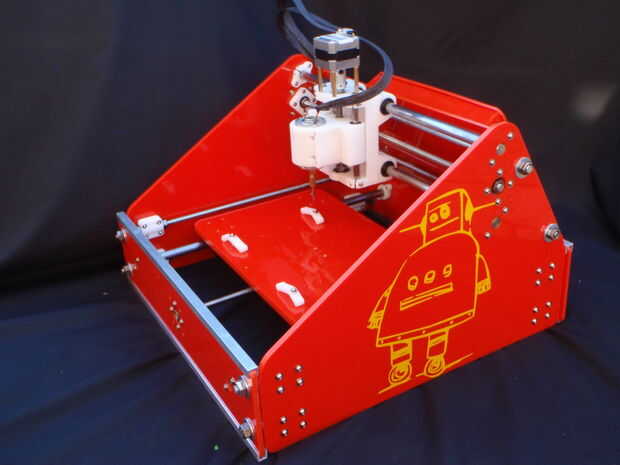

He diseñado este molino por lo que la mayoría de las piezas que son difíciles de conseguir o hacer puede 3D impreso. Su diseño modular para poder cambiar fácilmente el tamaño de la máquina cambiando los lados o en las placas anterior y posterior. Su suficientemente precisa para cortar y perforar tableros de circuitos y lo suficientemente pequeño como para caber en el maletero de su coche.
Puede utilizarse casi cualquier buen software CNC, pero para un principiante recomiendo caballete es muy fácil de usar y es en un juego.
Utilicé una impresora UP con plástico ABS y es un problema común con la mayoría de las impresoras que imprimen los agujeros alrededor de 1-2% de tamaño insuficiente, así que el los agujeros para los cojinetes, los pernos y tuerca ha sido dibujado poco tamaño para compensar. No puedo predecir cómo encajan con otros tipos de impresoras o materiales.
El primer video es de AlexcPhoto molino que está ahora ofreciendo un kit para comprobar que en paso 2

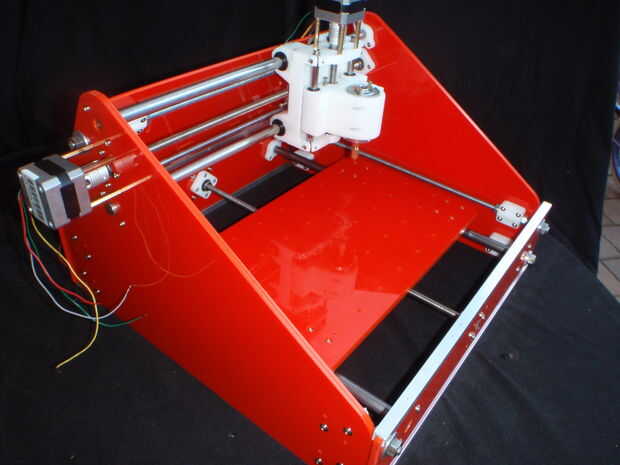

Los lados y la espalda se hacen con 2 capas de acrílico de 3mm que puede ser cortado si tienes acceso a un cortador láser laser. Alternativamente podría imprimir el DXF archivos del mismo tamaño y cortar y perforar el material a mano.
- El tamaño final de la máquina es el eje de Z (hasta abajo) 50mm X eje (izquierda derecha) 275mm Y eje (adelante atrás) 170mm
- Exterior dimensiones son 400mm de ancho, 400mm de profundidad y 300mm de alto.
- Los archivos DXF, algunos navegadores tienen un problema al descargar el archivo me parece un error. Haga clic derecho sobre el DXFand guardar como se debe trabajar con la mayoría de los navegadores
