Paso 10: Instalar el motor paso a paso para el eje z

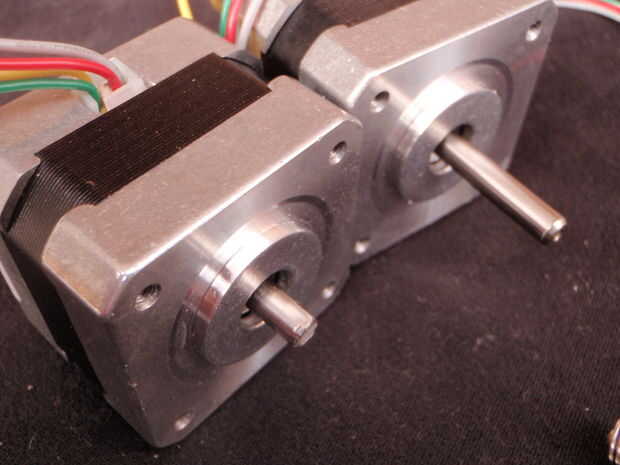

Los motores paso a paso son NEMA estilo motor y necesitan tener 4 cables (bipolares) y un eje de 5mm. El distancia entre agujeros de montaje es de 31mm y tienen un paso de 1,8 grados. Son bastante comunes por lo que no deberías tener ningún problema encontrando. Como se puede ver en las fotos el eje era un poco demasiado largo así que los corte para mejor ajuste del acoplamiento. La diapositiva de la herramienta fue cabida aquí para mejor claridad de foto, puede ser más fácil para adaptarse a la diapositiva de la herramienta después de después de la diapositiva de z se incorpora a la máquina.

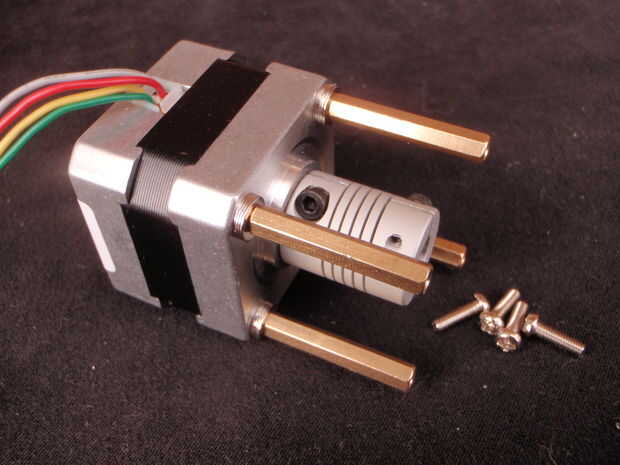

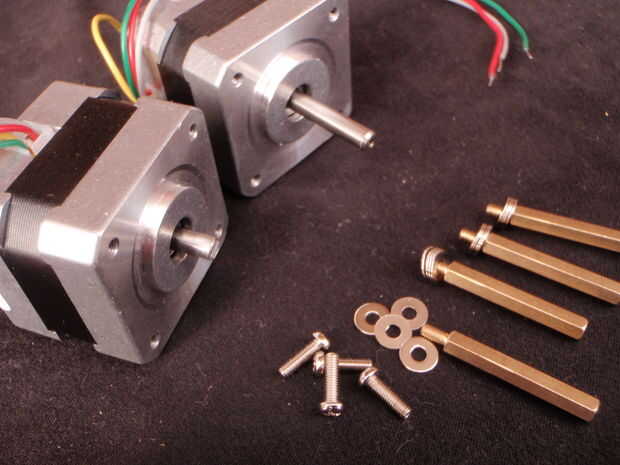

- Se necesita X4 arandelas de 30 mm separadores X4 10 mm tornillos M3 y X12 M3. Los separadores que obtuve de componentes electrónicos esenciales tienen una rosca en un extremo. Si tus separadores no tienen este hilo tienes que cortar las cabezas de algunos tornillos M3 y atorníllelos en el motor paso a paso.
- Uso X3 M3 las arandelas en el extremo de cada separadores al espacio el motor correctamente. (sólo tienes que usar arandelas en este eje)

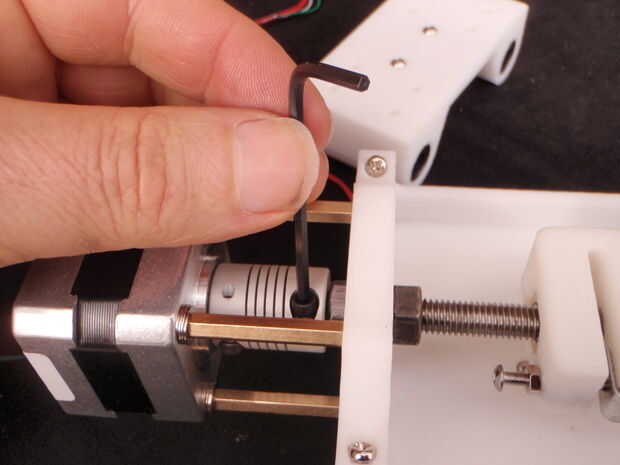

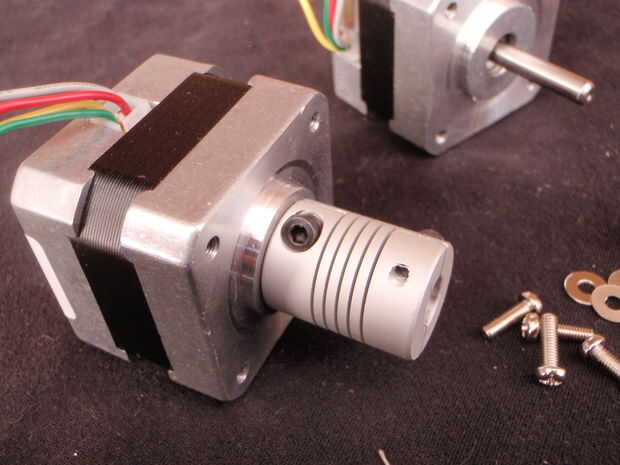

- El acoplamiento puede montarse en el eje del motor y apriete con la llave Allen.

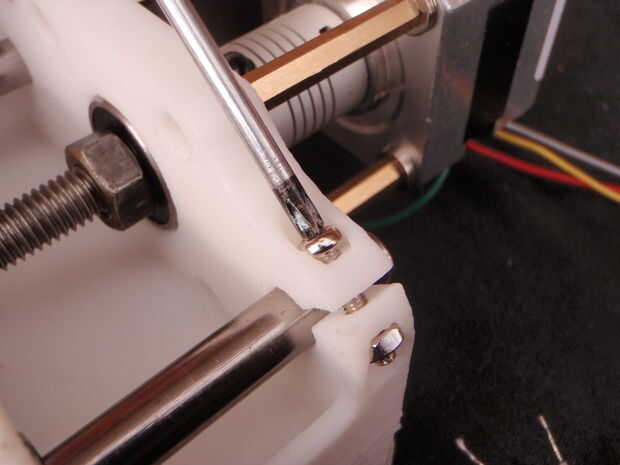

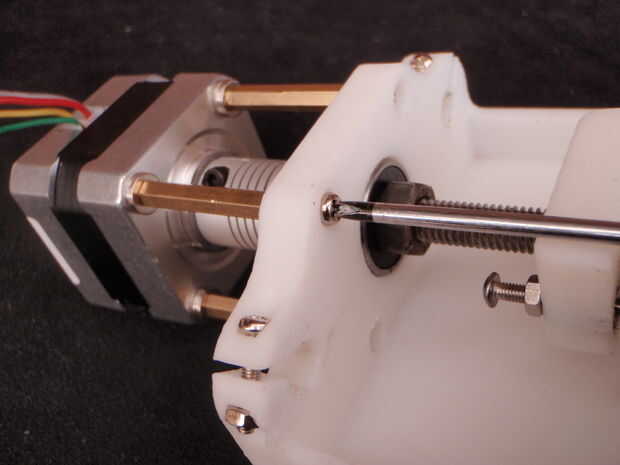

- Los pernos de la poder del Motor a montarse a la cubierta de eje de z con X4 10 mm M3.

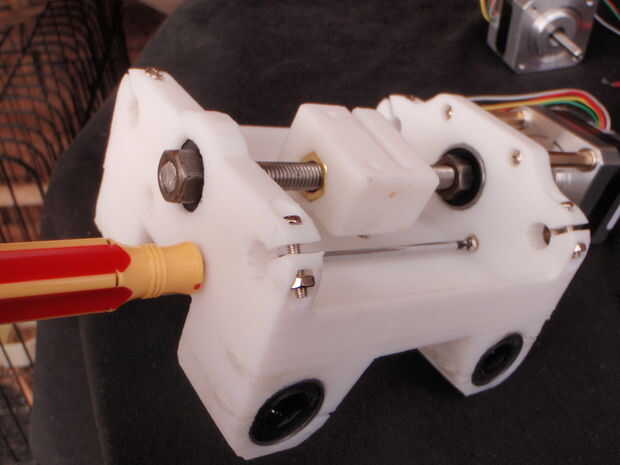

- Hay dos agujeros en la parte inferior de la carcasa para un destornillador para facilitar las cosas.

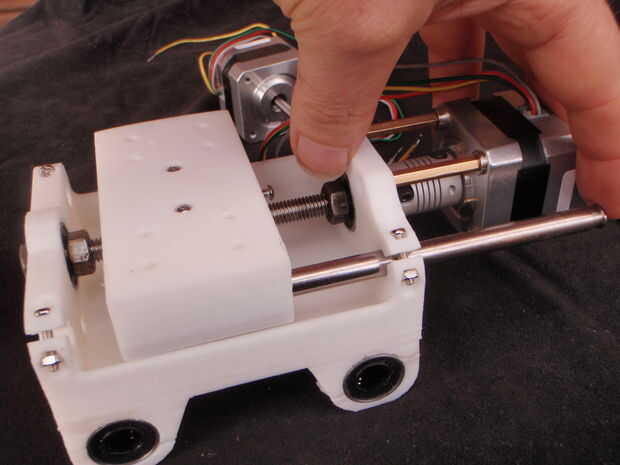

- La diapositiva de la herramienta puede montarse después de que el eje Z se incorpora a la máquina.

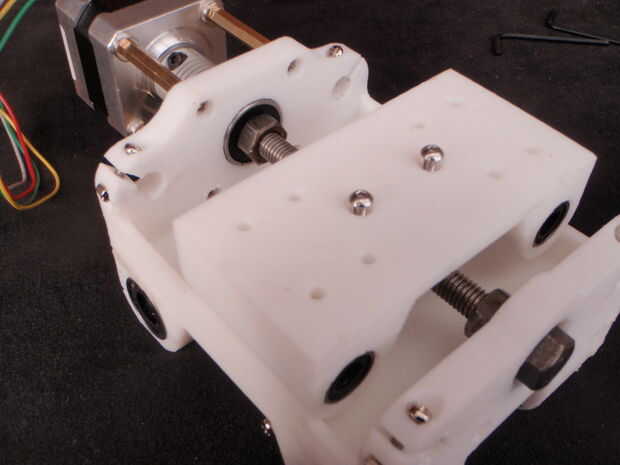

- Apriete con los dedos los 2 pernos a través de la diapositiva de la herramienta en la contra tuerca de reacción
- Ajuste las dos barras de tierra de 8 m m
- Girar el tornillo un par de veces y a continuación, apriete los dos tornillos a través de la diapositiva de la herramienta.

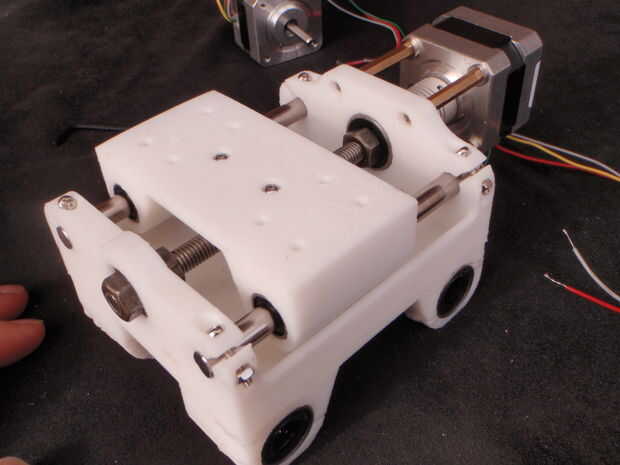

- Entonces se pueden apretar los cuatro tornillos que sujetan las barras en su sitio
