Paso 12: Frente y las placas traseras

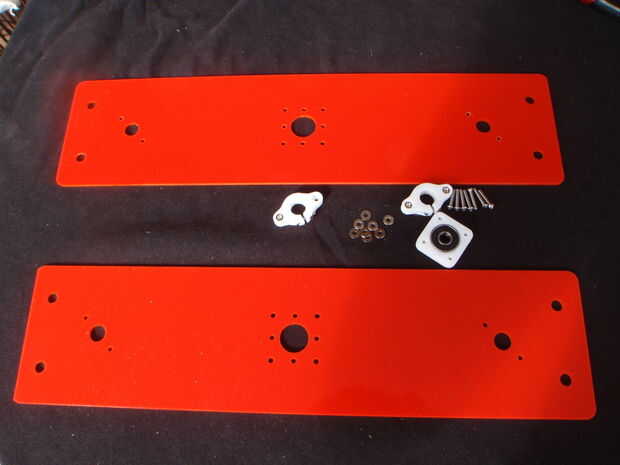

Las placas delanteras y traseras son idénticos y 2 hojas de acrílico de 3mm en cada plato como es todo el cortador del laser a que tengo acceso es capaz de cortar. Podría hacer las placas de cualquier material adecuado, o simplemente cortar en lugar de 6 mm. Si no tienes acceso a un cortador láser podría imprimir el DXF a tamaño completo, use una plantilla y cortar y perforar las placas, lateral y placa superior utilizando herramientas de mano.

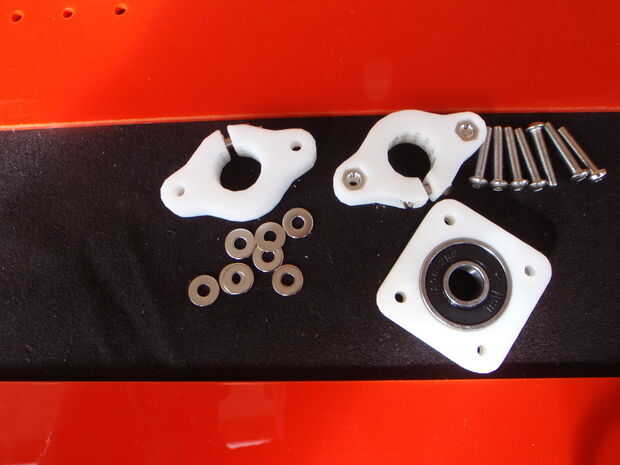

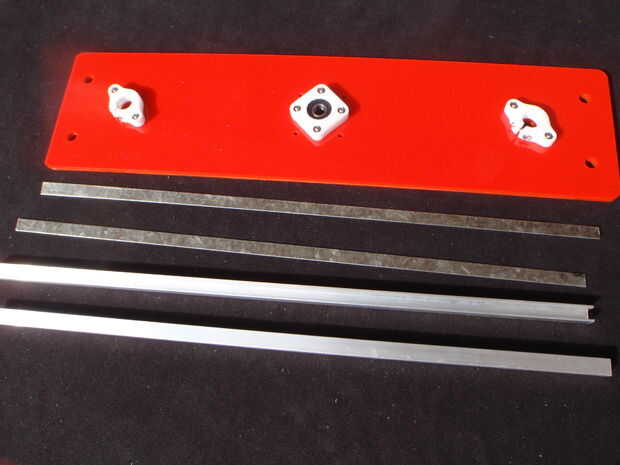

- Cada plato requiere X8 tornillos M3x15, X8 arandelas M3, X2 12 mm Varilla titulares X2 400 mm largo 10x10x1.5 U canal de aluminio, X2 .8mmx8mmx400mm chapa espacios y X1 soporte del cojinete.
- Asegúrese de que las placas estén limpias antes de que usted les emparedado, como recogen polvo y suciedad debido a la estática.

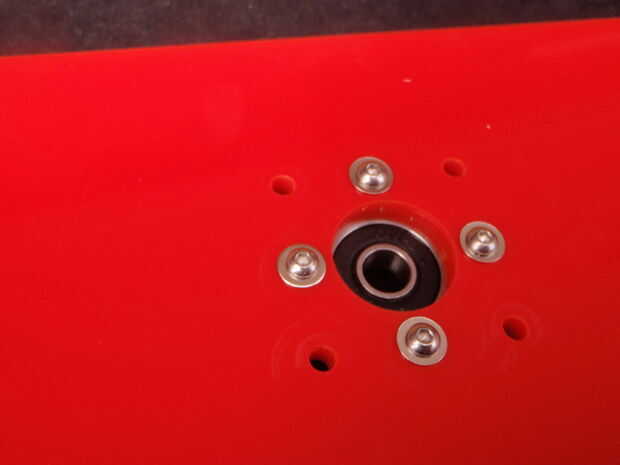

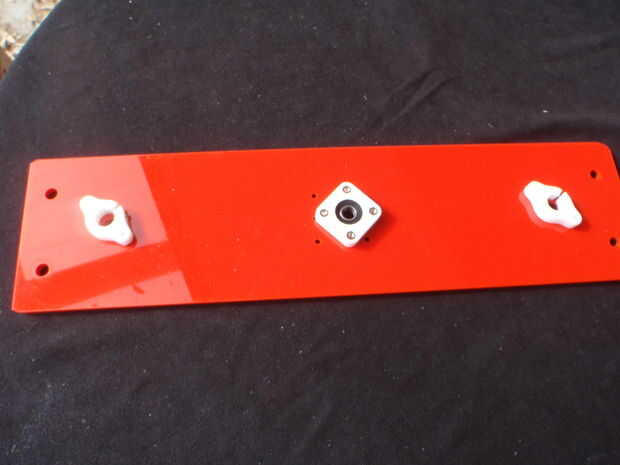

- Atornille los pernos 8 con arandelas en soporte de cojinete y el barra titulares para comenzar con.

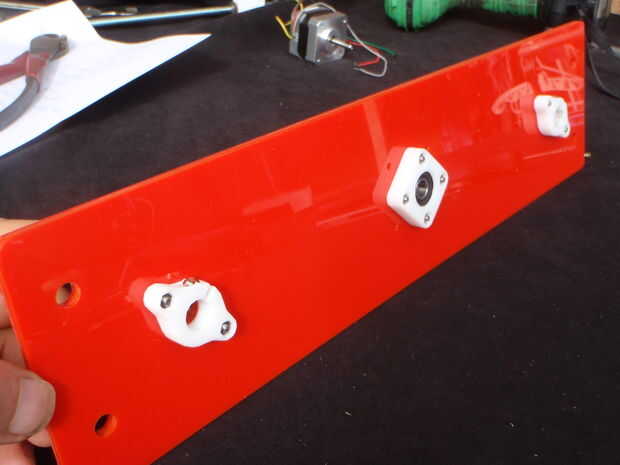

- Asegúrese de que ambos sostenedores de barra están orientados para obtener un destornillador en las abrazaderas más adelante en la construcción.
- Sentarse al borde de la placa en un borde recto y apriete todos los pernos uniformemente.

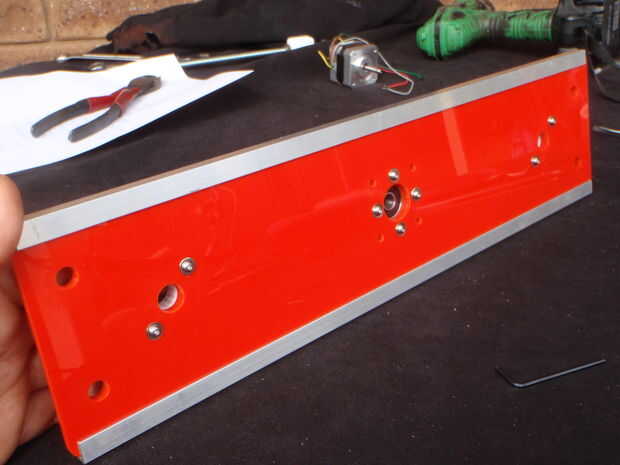

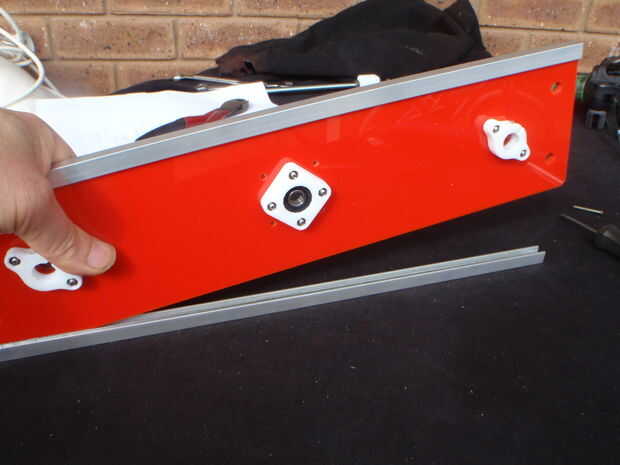

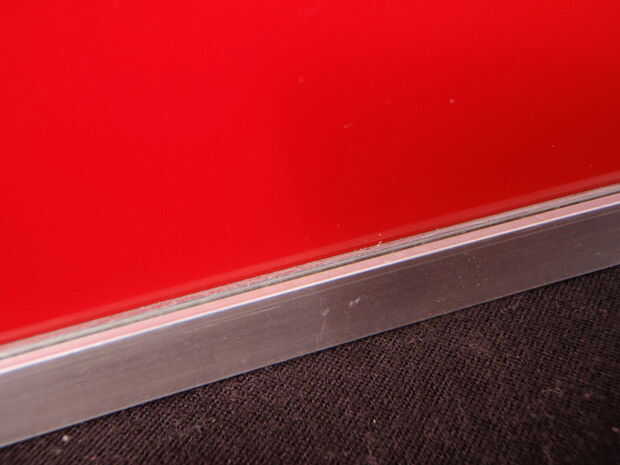

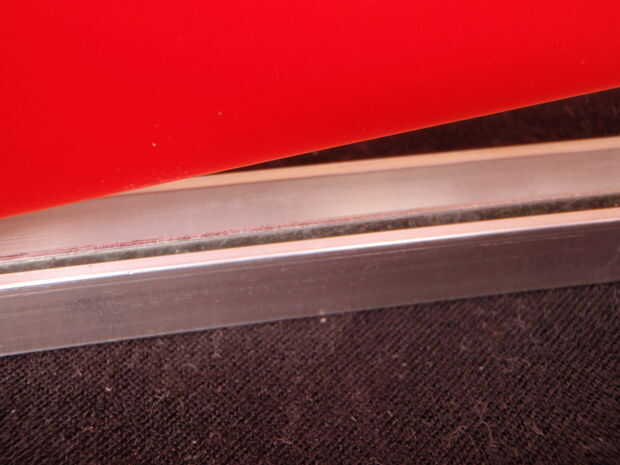

- Soltar al espaciador de metal de hoja en el canal U y presione suavemente el borde de la placa en la it.

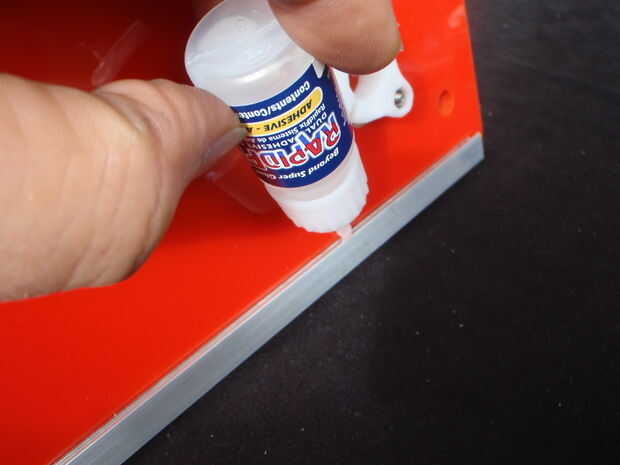

- Utilizar algún pegamento para ayudar a mantener el canal de la U en su lugar.
- Ahora repita el proceso en la otra placa, reloj justo orientación de los soportes de barra, necesita ser capaz de obtener un destornillador en los tornillos de la abrazadera.
Los archivos DXF, algunos navegadores tienen un problema al descargar los archivos creo que
es un error. Haga clic derecho en el DXF y "guardar enlace como", debe trabajar con la mayoría de los navegadores.
