Paso 17: Guarnición del tornillo

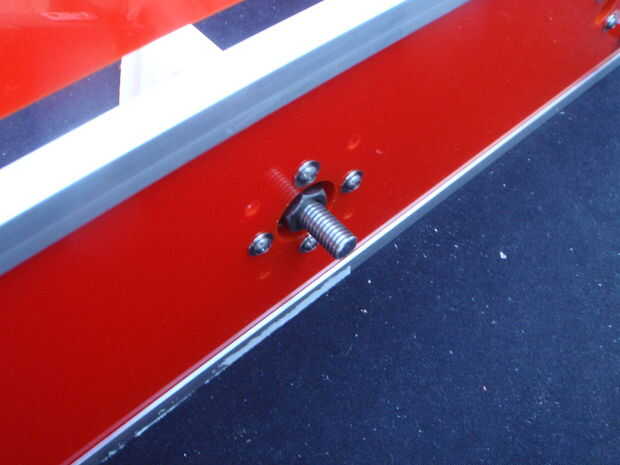

Antes de colocar el tornillo inferior necesita decidir si desea que el motor paso a paso en el frente o la parte posterior de la máquina. Estoy poniendo el motor en la parte posterior por lo que he dejado unos 20mm de varilla de rosca sobresale la parte posterior para el acoplamiento para conectarse.
- Se necesita X4 barra de acero inoxidable de 8 mm las tuercas X1 contra tuerca de reacción y X1 420 mm.
- Recordar en el paso 6 colocamos las tuercas de latón en la contra reacción tuercas, no contaba para poner las tuercas de acero en él, se desgaste y se unen muy rápidamente. tuercas de acero pueden utilizarse en cada extremo de la varilla roscada.

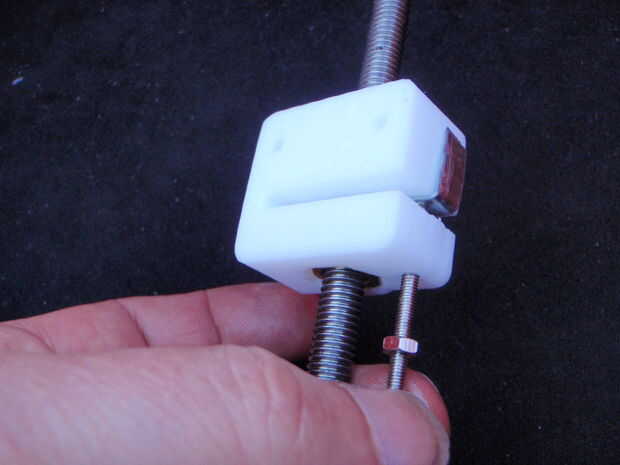

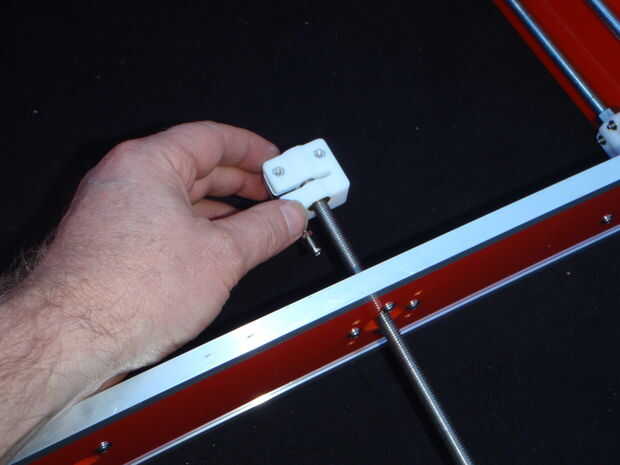

- Poner la barra del hilo de rosca en uno de los rodamientos y viento en la reacción contra tuerca de 1/3 la longitud de la barra.

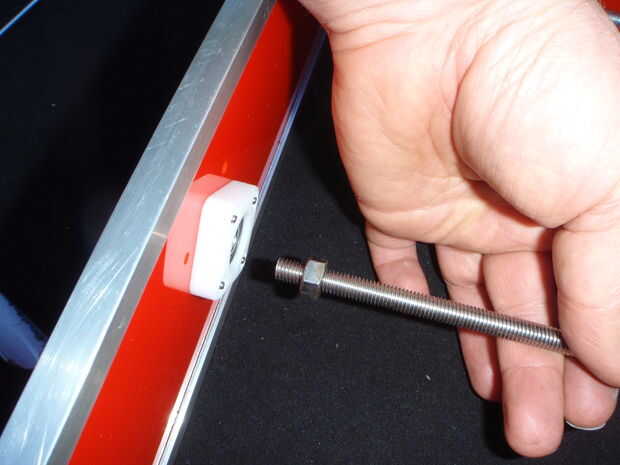

- Ahora viento una tuerca de acero en aproximadamente la misma cantidad.

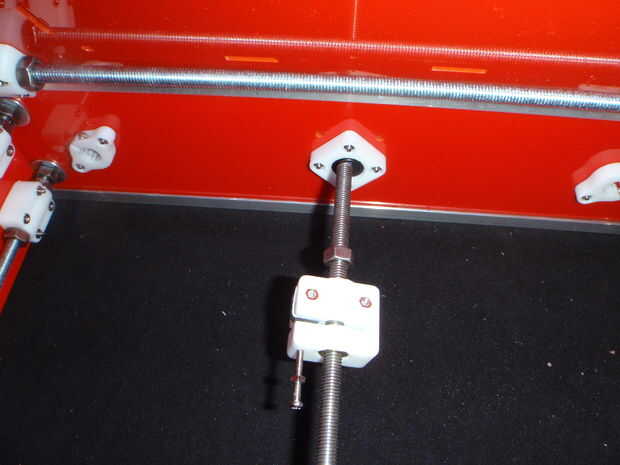

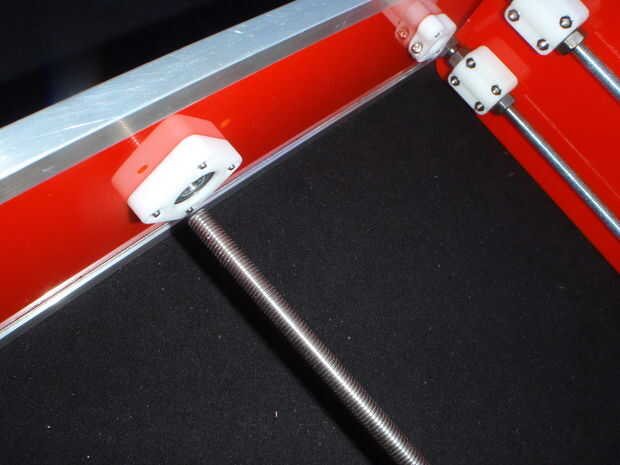

- Empuje la varilla a través del segundo cojinete y fuera el primer rodamiento. Ahora coloque la tuerca en el otro extremo de la varilla.

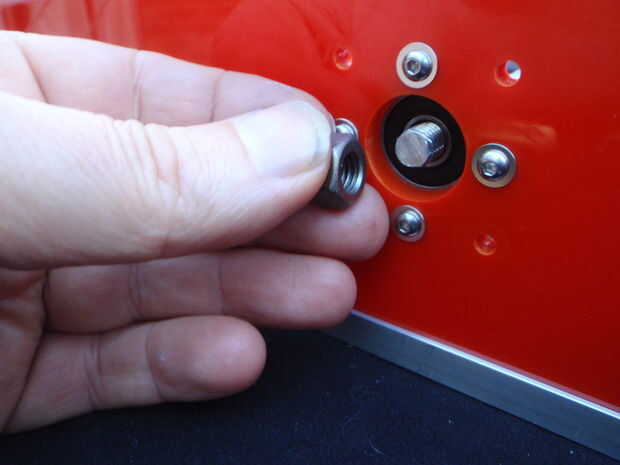

- La barra ahora puede empujar hacia atrás en el primer cojinete y y una tuerca en el exterior. dejar unos 20mm de la barra colgando de un extremo a conectar el motor paso a paso a.

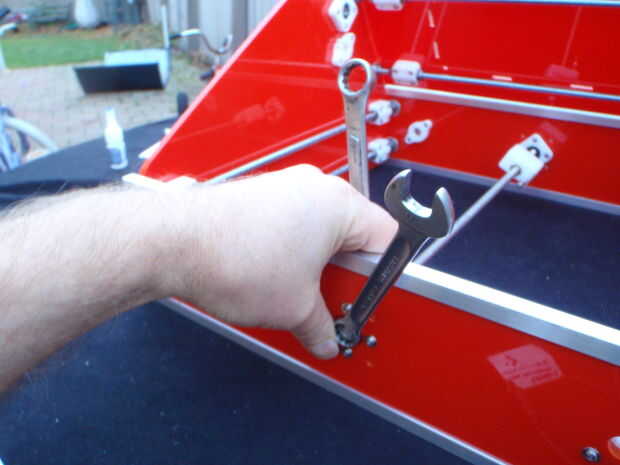

- Estos dos tuercas pueden apretarse hasta la barra en lugar de la cerradura.
- Al apretar las dos tuercas en el otro extremo de la varilla no Asegúrese de ninguna tensión en la varilla que podría tirar de o empujar las placas de extremo.
- Finalmente ajustar la contra tuerca de reacción y comprobar que el husillo gira sin atascarse.
