3D printed CNC mill (1 / 31 paso)

Paso 1: Cosas que se necesita

Utilizar componentes electrónicos esenciales para la mayoría de los elementos eléctricos que ofrecen un servicio muy rápido, pero Ebay o jaycar local de radioshack también debe tener la mayoría de estos elementos. La sujeta de base vienen en paquetes de 10 con las tuercas. Algunas de las partes, como la varilla roscada de acero brillante de la barra es simplemente más fácil y más barato para ir a la ferretería o ingeniería suministro que to encontrar en internet.

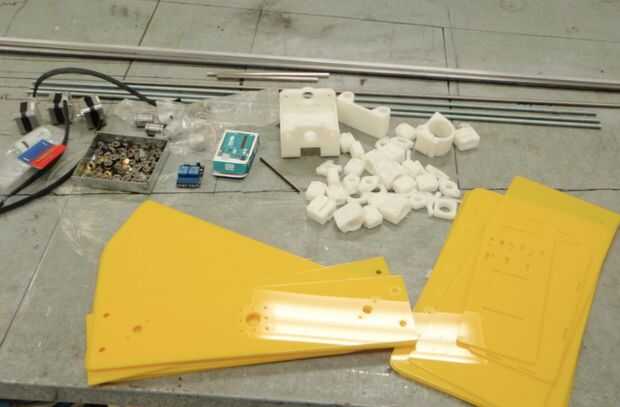

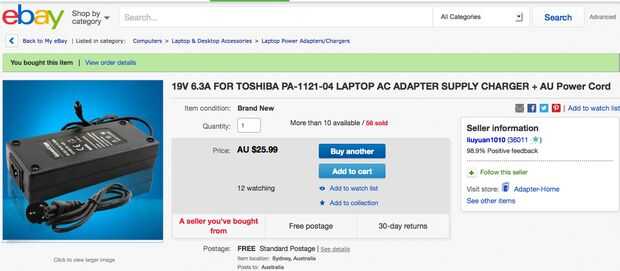

Sólo una nota sobre las barras, usted podría utilizar "inoxidable" "brillante" "tierra" o "cromo" barra hay una gran diferencia en precio con brillante comenzar el más barato y lo más probable que se entregará doblado, oxidado y dañado, así que cheque antes de que usted entregue usted dinero en efectivo. Si tu como yo y tire cosas aparte puede buscar algunas de las partes para mantener el costo bajo, barra de cromo es utilizada en impresoras y copiadoras de la foto y viejo cargador del ordenador portátil y un taladro inalámbrico de motor también encuentran nueva vida en este proyecto. Además usted necesitará alrededor de 520 gramos de filamento de abs para imprimir todas las partes.

¿Cortador del laser ni la impresora 3D?

Si estás en Estados Unidos puede comprar un kit de AlexCphoto. Ha rediseñado las piezas impresas 3D se ven un poco diferentes pero el ajuste en el laser corte lados sin modificación. Así que echa un vistazo a su trabajo en el paso 30 y mirada hacia fuera para sus consejos y asesoramiento en la sección de comentarios.

Alex ahora tiene una tienda de Ebay para que piezas impresas 3D están disponibles aquí.

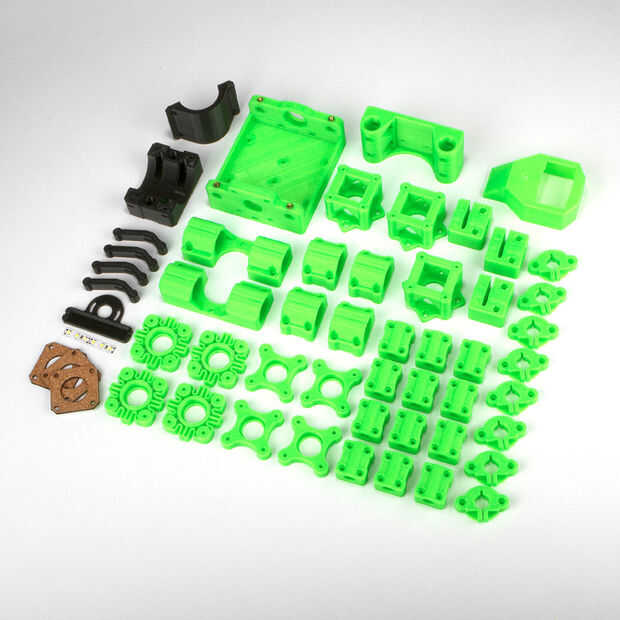

Neon verde piezas 3D

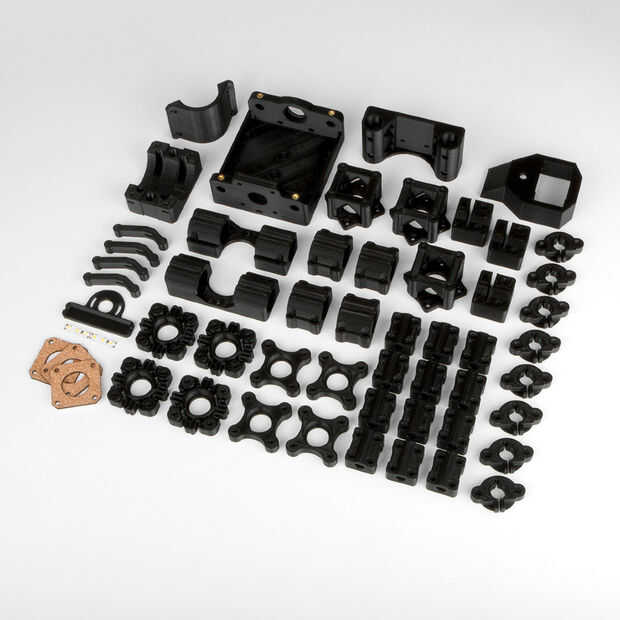

Piezas 3D negro

Si usted vive en Australia PM y yo podamos ayudarte

Enlaces a las partes
10 PC 40 Pin Headers - recto
40 pin romper jefe masculino - ángulo recto-10 PC
Protoboard-ambiente 2,1 mm DC jack de barril
Arduino Uno R3
Paquete de DuPont alambre 20 cm hembra / hembra 100pcs

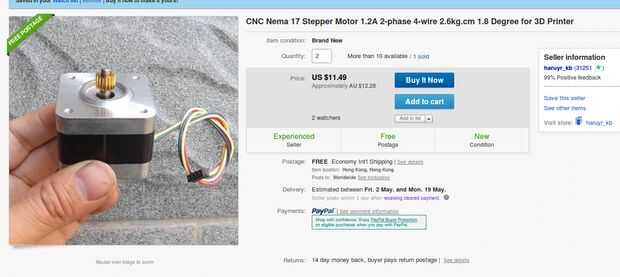

Motor paso a paso - 200 pasos/rev, 12V 350mA
Placa perforada - grande
10 sistemas M3 * 30 hexagonales separadores kit de montaje
10 sistemas M3x16 tornillo perfil bajo tapa tornillo de cabeza hexagonal
10 sistemas M3x20 tornillo perfil bajo tapa tornillo de cabeza hexagonal
10 sistemas M3x25 tornillo perfil bajo tapa tornillo de cabeza hexagonal
10 sistemas M3x30 tornillo perfil bajo tapa tornillo de cabeza hexagonal

10 sistemas M3 * 6 tornillos de nylon

Tuercas de mosca

Paquete del encogimiento del calor

Guía de cable del acoplamiento

Motor de la C.C. También se pueden obtener de un taladro inalámbrico o foto copiadora

Este hardware era de ebay. IVE incluido imágenes como los enlaces pueden ir muerto después de un rato

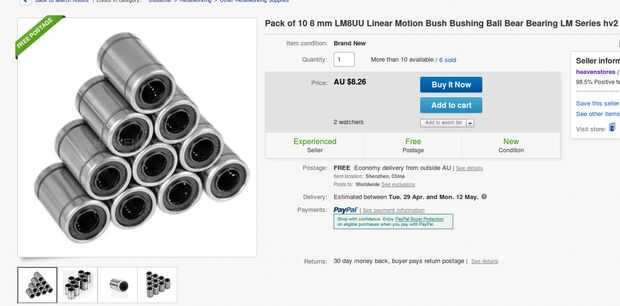

rodamientos lineales 8mm
rodamientos lineales 12m

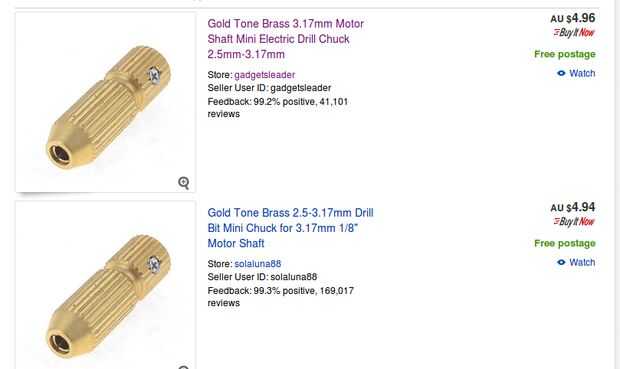

Mini mandril

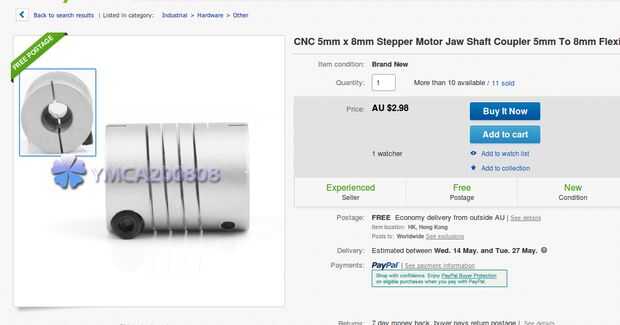

CNC-5mm-x-8mm-Stepper-motor-Jaw-shaft-coupler

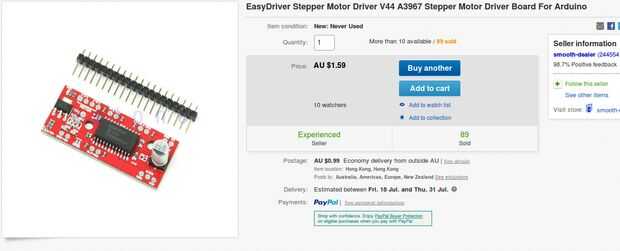

Tablero de conductor fácil

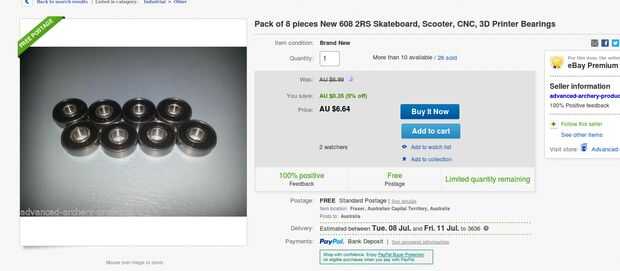

608 rodamientos

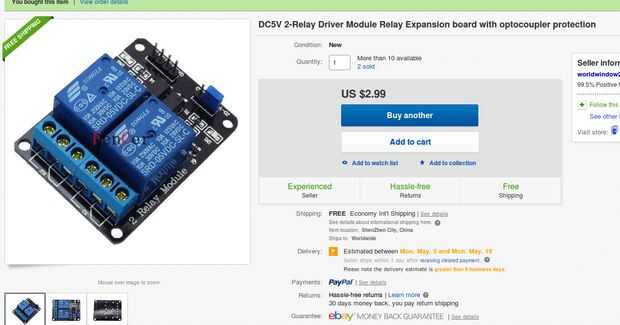

Módulo de relé de 2 canales de 5V 10A

Lista de sujeta. He intento ser lo más preciso posible... Yo no soy bueno en el conteo, pero la lista debe estar muy cerca de la cantidad que necesita.

Algunos miembros Instructable han informado que no encajan en las tuercas de latón de 3mm y 8mm. Necesita también tener las tuercas de tamaño de la llave correcta. La de 3mm tiene un tamaño de llave de 6mm y 8mm tiene un tamaño de llave 13mm. (medida a través de los planos)

  • Tuercas M8x1.25 de latón X 6
  • M8x1.25 tuercas X 62 de acero
  • M8 Lavados planas X 24
  • Varilla de rosca M8x1.25 420mm X6 largo
  • Barra de acero inoxidable roscado M8x1.25 420mm X2 largo
  • Barra de acero inoxidable roscado M8x1.25 130mm largo X1
  • Separadores de nylon de 6mm de m3 X14
  • M3 10mm separadores X6
  • M3 30mm separadores X18
  • M3 Tuercas X192
  • M3 X85 de lava
  • Pernos de 6mm de m3 X8
  • Pernos de 10mm de m3 X24
  • Pernos de 15mm de m3 X44
  • Pernos de 20mm de m3 X38
  • Tornillos de 25mm de m3 X20
  • Tornillos M3 30mm X20

Usted también necesitará

Algunos miembros han informado que no funcionan correctamente los archivos STL, parecen estar corruptos forma algunos servidores. Trate de descargar la carpeta zip de molino o conseguir los archivos de thingiverse
