Paso 21: Cableado hasta la eletronics

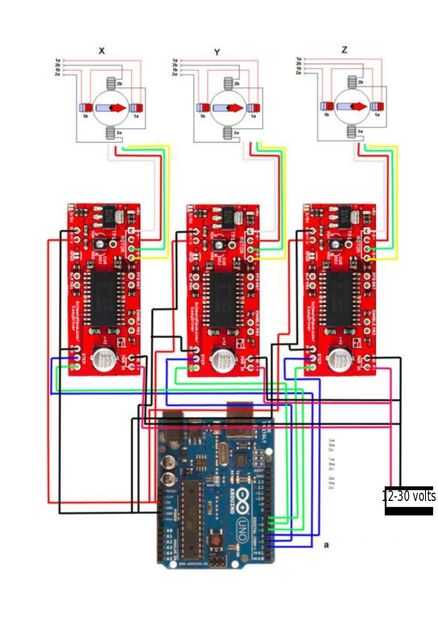

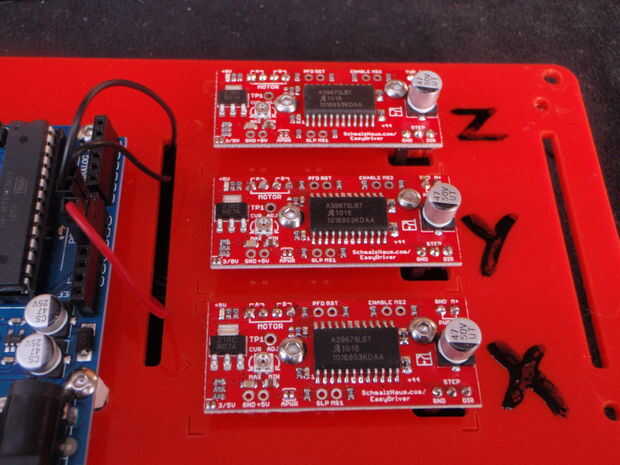

El cableado es muy fácil, usar los conectores de dupont y y empezar a conectar cosas. Si sus conectores de dupont tienen tapones hembra cada que pueden utilizar un pin header para cambiar al hombre por lo que se enchufa directamente en el ardunio. Primero miramos el tablero de conductor fácil, muchos de los pines no se usan en este proyecto.

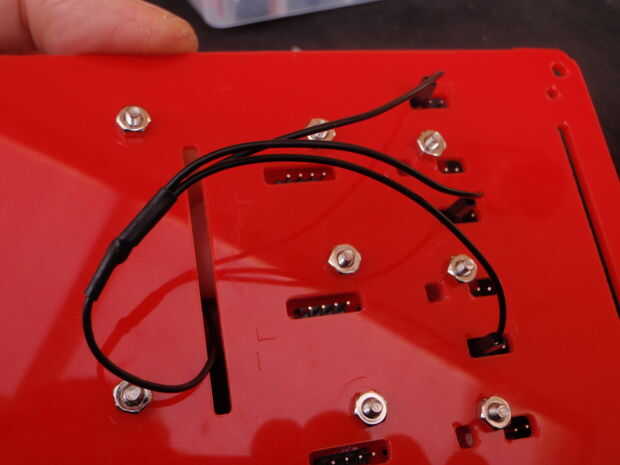

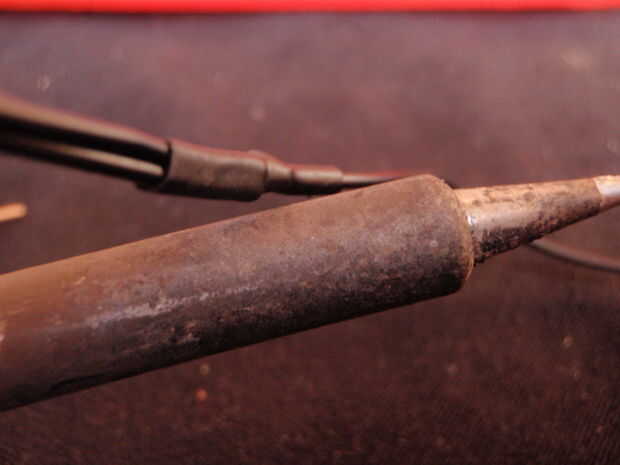

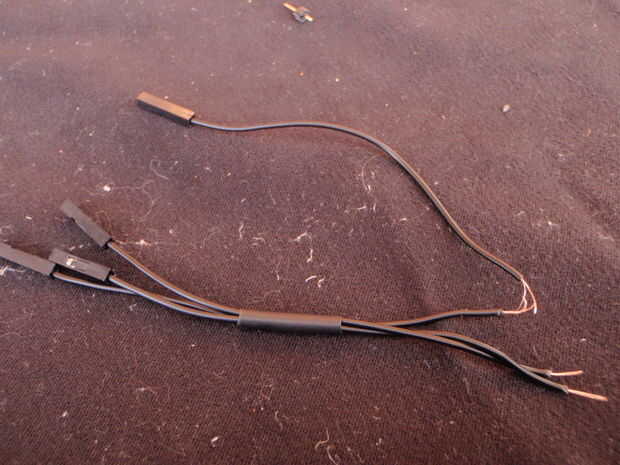

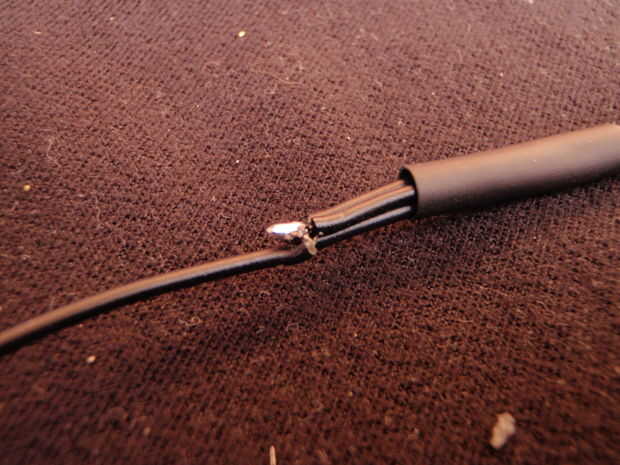

- Hay cuatro tierras que necesitan para ser conectada a tierra en el arduino uno sobre cada conductor fácil y en el relé. Cortar 4 hilos negro dupont y les de la soldadura para que se les une. Utilizar algunos retráctil para aislar los cables. ahora pueden conectar a los conductores y un GRN en arduino
- En la parte inferior derecha hay 3 pines GND (masa) de paso y DIR(direction).

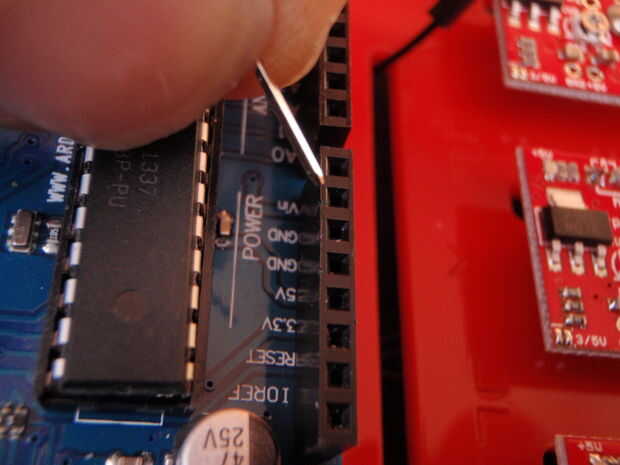

- TIERRA va a GND en el arduino nota generalmente hay que GRN 3 pernos en la Junta ardunio no importa que uno utiliza.

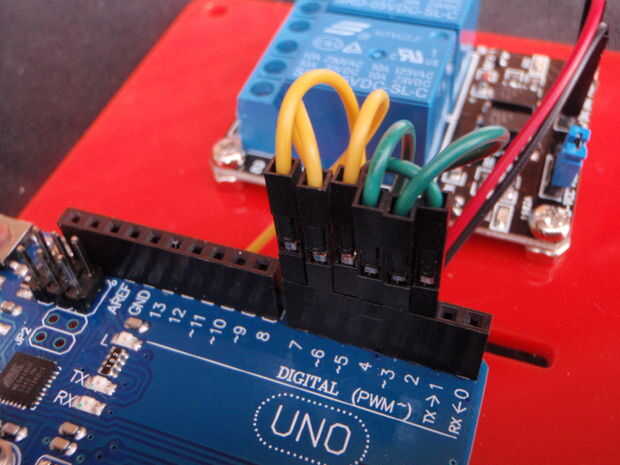

- En el controlador del eje X paso va al pin 2 y DIR va al pin 5
- En el controlador del eje Y paso va al pin 3 y DIR va al pin 6
- En el controlador de eje Z paso va al pin 4 y DIR va al pin 7.

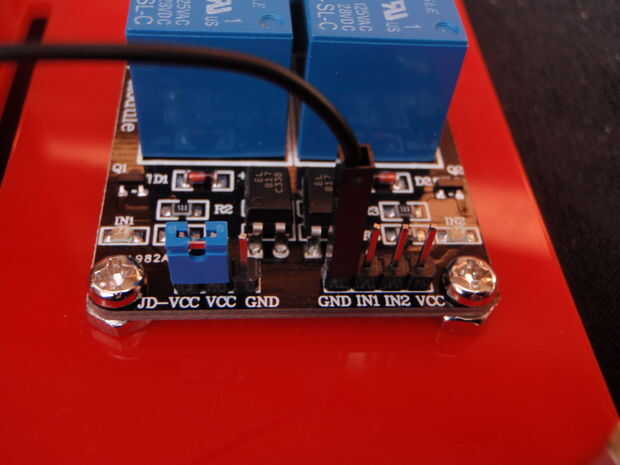

- A continuación el relé el pin vcc va al pin 5V (5 voltios) en el arduino
- El pin GND del relé va a GND de arduino
- El pin 1 va al pin 12 en el arduino

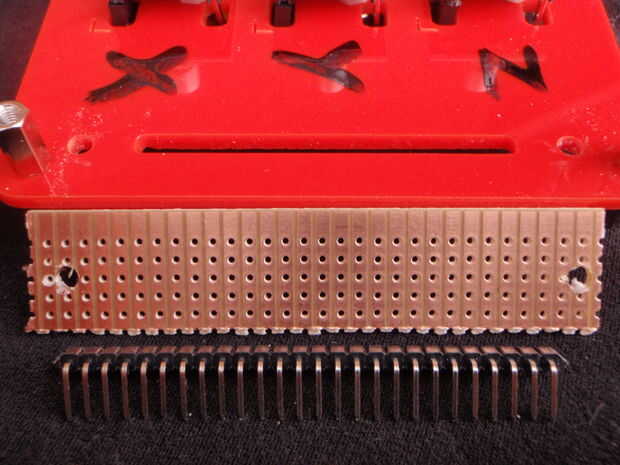

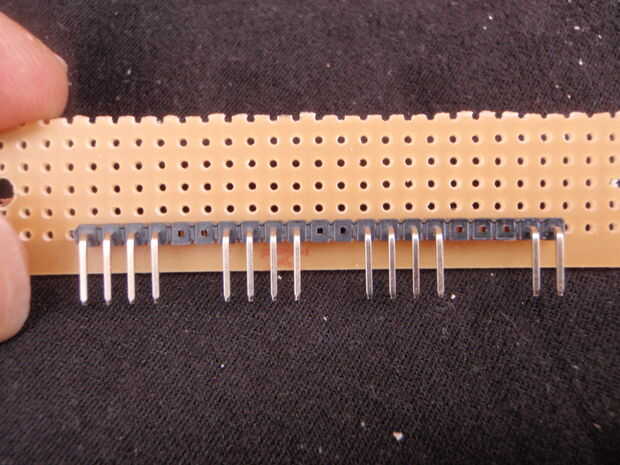

- corte de la tira de pin doblado encabezado largo 21 pins y quitar 7 de los pernos como se muestra en la foto.
- Ahora puede cortar algunas tiras de los agujeros del tablero 30 amplia, 5 o 6 agujero profundo y taladre dos orificios de 3mm para los puntos de montaje

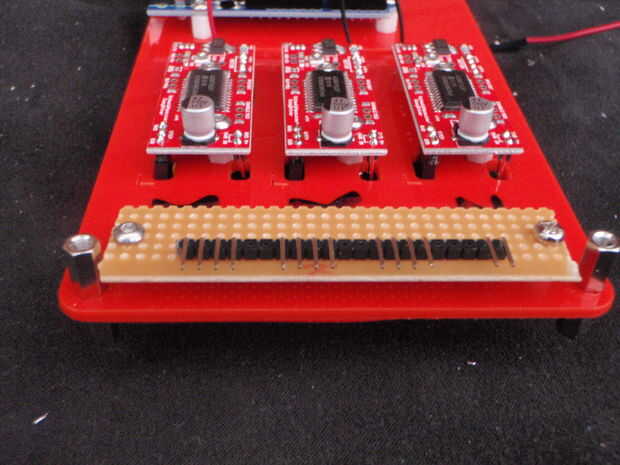

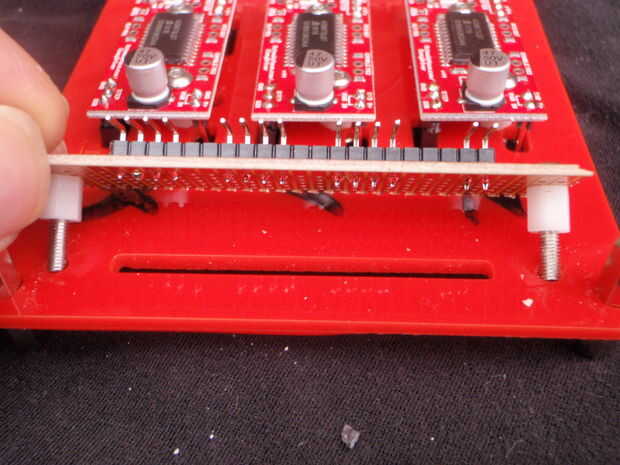

- Pueden montarse dos tornillos y espacios de nylon y la tira de pin doblado encabezado se puede soldar en.

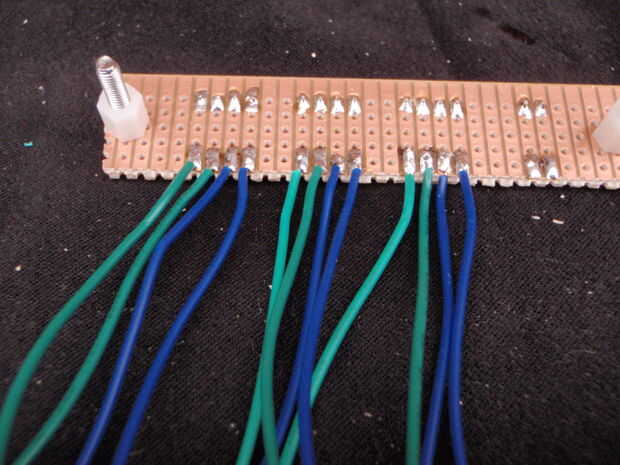

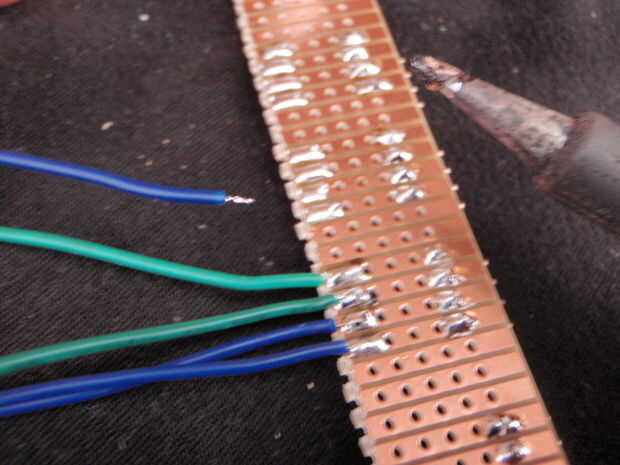

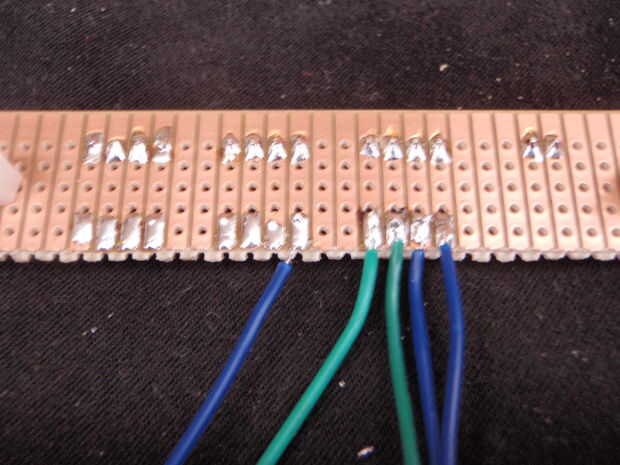

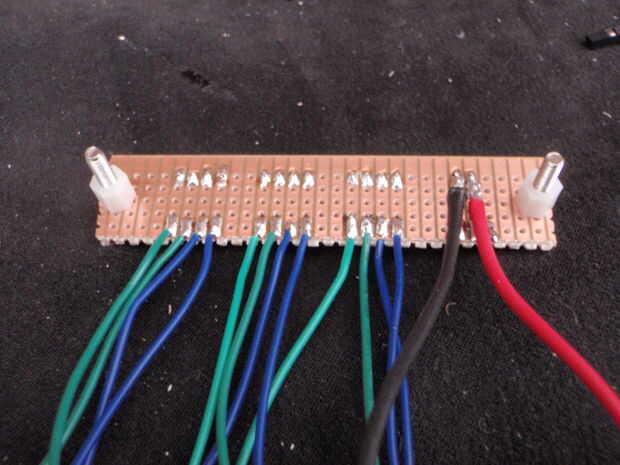

- Seis conductores de dupont pueden cortar por la mitad y soldadas en la parte posterior de la Junta de tira. (usar el mismo color para cada bobina del motor paso a paso)

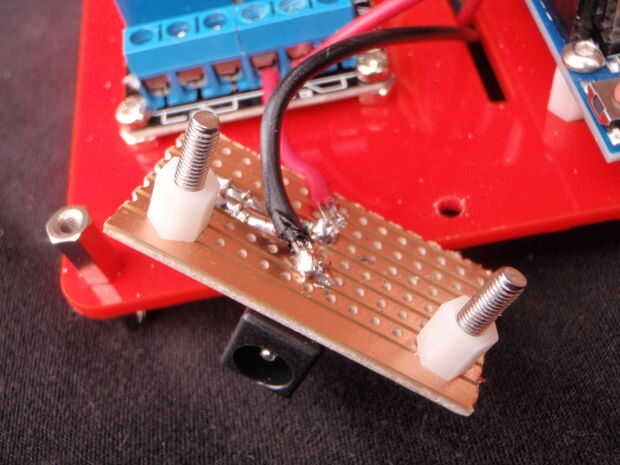

- Ahora pueden soldar 2 cables de diámetro más grandes en la parte posterior de los otros pernos para el motor 2. el cable positivo puede conectarse el tornillo central a terminal en el relé

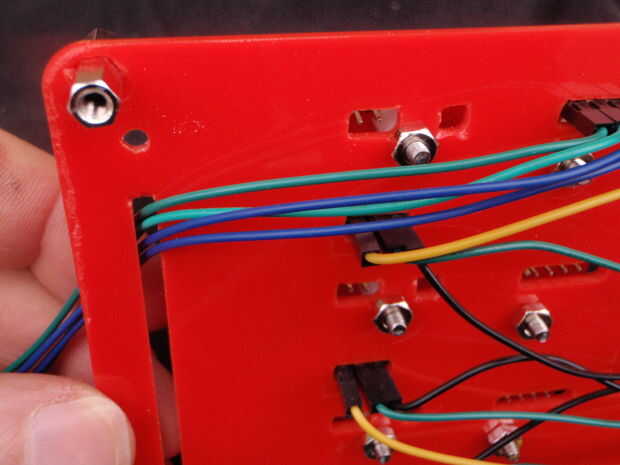

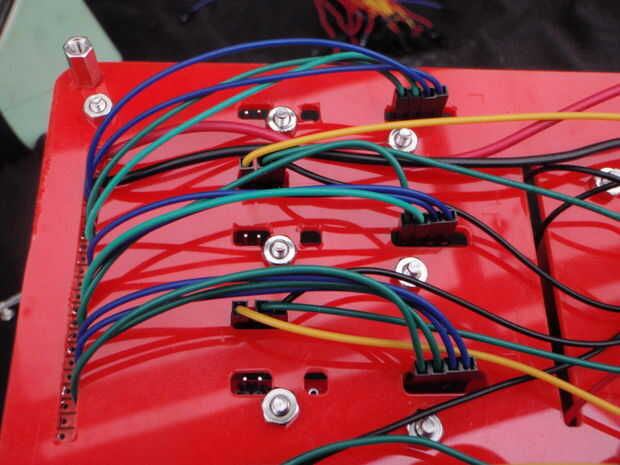

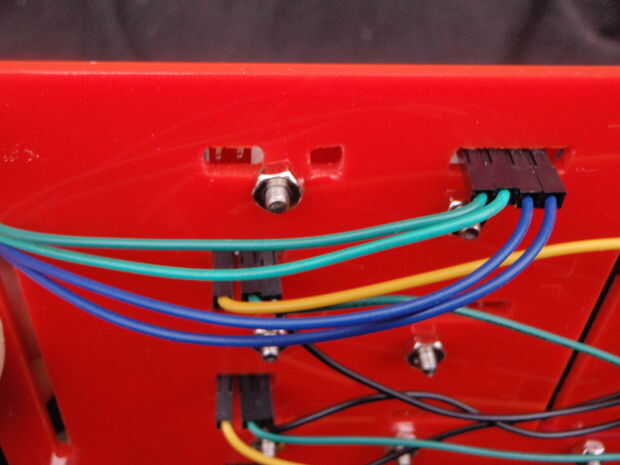

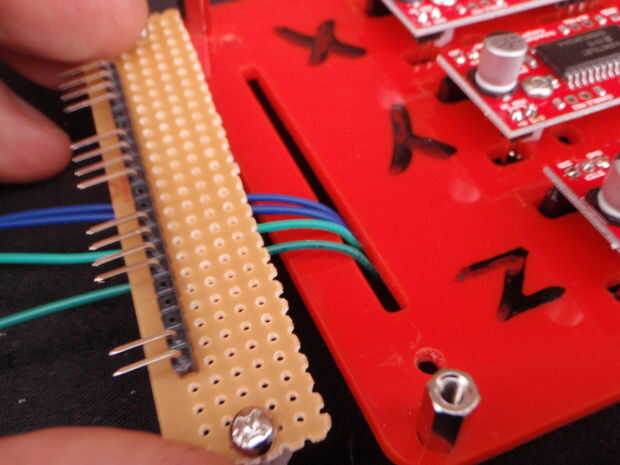

- Los cables de dupont pueden conectarse ahora a los controladores de fácil, y la Junta de tira enroscada.

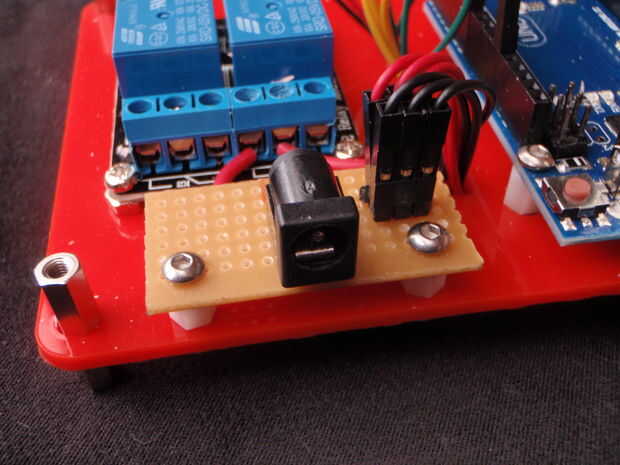

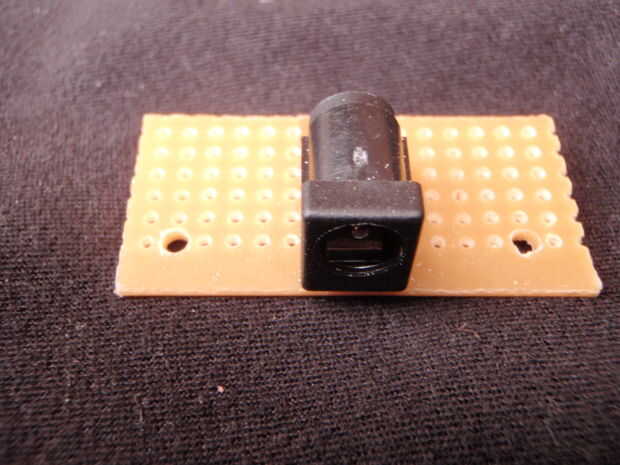

- El conector de barril puede ser de la soldadura en una Junta de tira agujeros de 7 x 15, y dos agujeros de montaje taladrados.

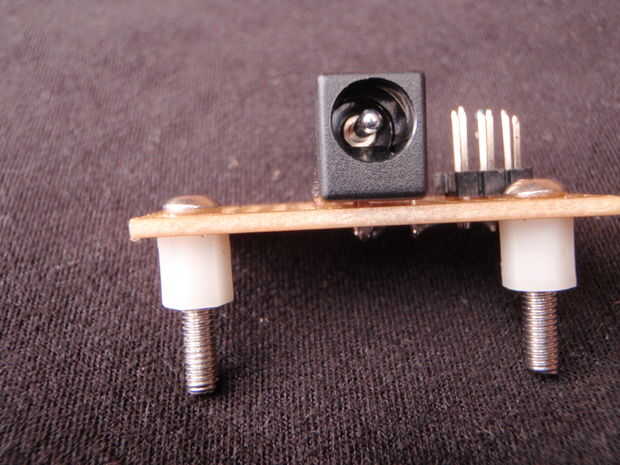

- Espacios de nylon y tornillos pueden montarse a la Junta.

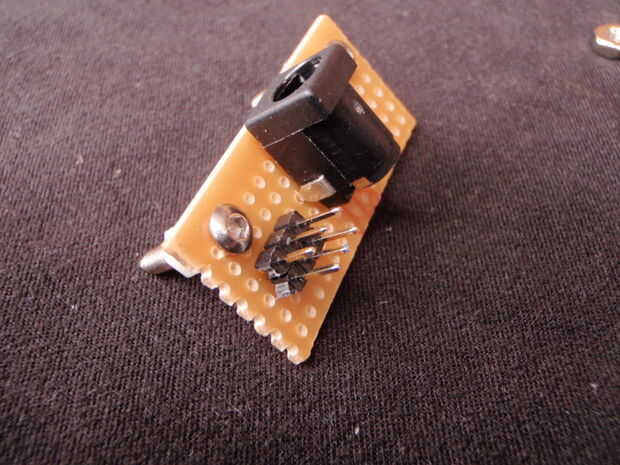

- 2 filas de pines de cabezal recto pueden soldarse en 3pins para el positivo (patilla central) y 3 pines para la negativa.

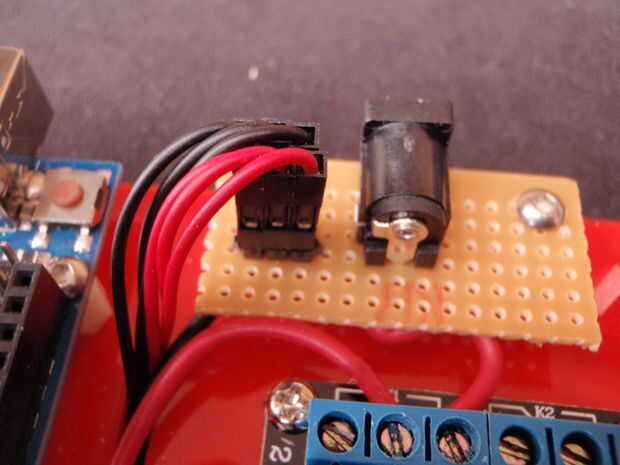

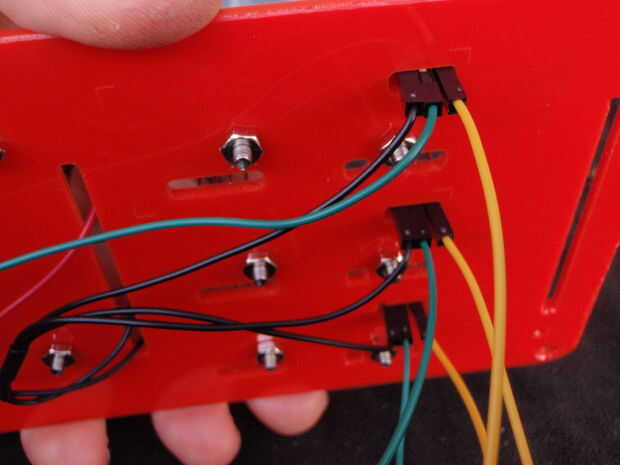

- Un cable rojo y negro dupont puede ser conectado a la Junta de conector de barril y en cada conexión de energía en los controladores de fácil
- La negativa del motor puede soldar en el tablero de lado negativo barril jack.
- Puede soldar un cable rojo a la patilla central de la toma de barril y el otro extremo va a la terminal de rosca izquierda en el relé
- La Junta de conector de barril puede ahora ser enroscada.
- Todo va bien te debería escuchar el relé haga clic cuando le conecte cable USB y empezar Grbl, y los controladores fácil deberán encenderse cuando se enciende la fuente de alimentación.
- Si no ha instalado el software pero puede dejar el poder por ahora.
