3D printed CNC mill (23 / 31 paso)

Paso 23: Software.

He puesto algunas capturas de pantalla con notas en este paso, para que sea un poco
más fácil. No he podido conseguir X cargador para trabajar en mi macbook, así que tengo el set up para windows. Una vez que la placa Arduino ha sido flasheada con el programa de cargador X usted no será capaz de utilizar con el software de Arduino, sin embargo se puede utilizar Grbl en windows o un mac. Tengo unos brotes de pantalla de la versión para Mac de Arduino y Grbl como son ligeramente diferentes a la versión para windows que necesita el siguiente software

  • Lo primero es que placa Arduino Conecte y abra el software de Arduino para conseguir la Junta hablando al ordenador.
  • En el desplegable de herramientas ficha encontrará puerto serie que se puede elegir entre.

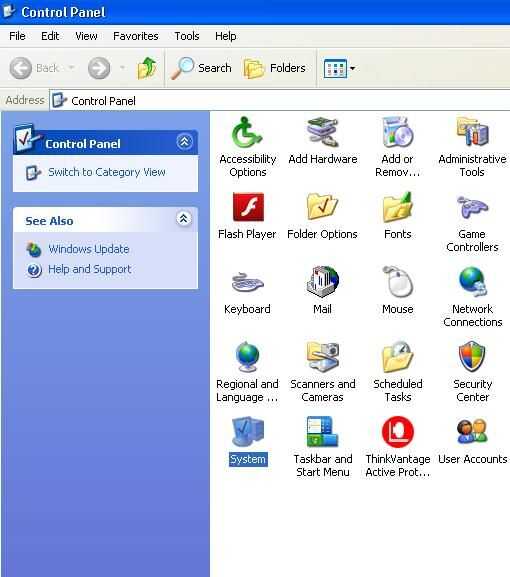

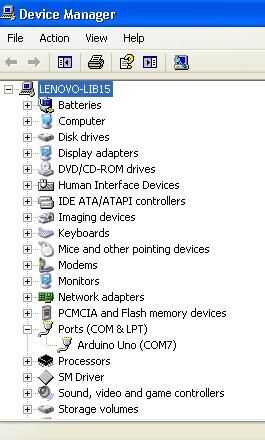

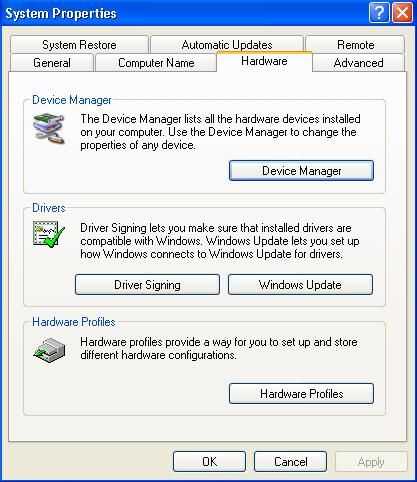

  • Si tu no sabes que uno elija, ir a Inicio / panel de control / sistema / hardware / administrador de dispositivos / puertos (com & lpt) que deben decirle que com port para seleccionar.

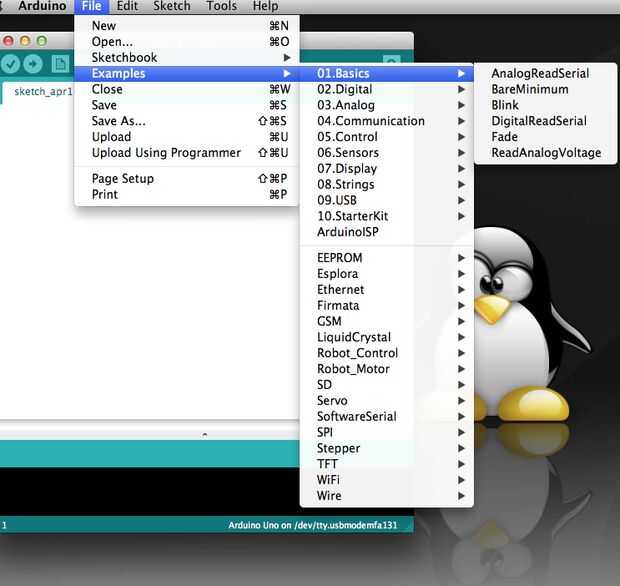

  • Comprobar que todo funciona mediante la ejecución de un boceto. En el archivo del software Arduino / ejemplos / básico / parpadear.

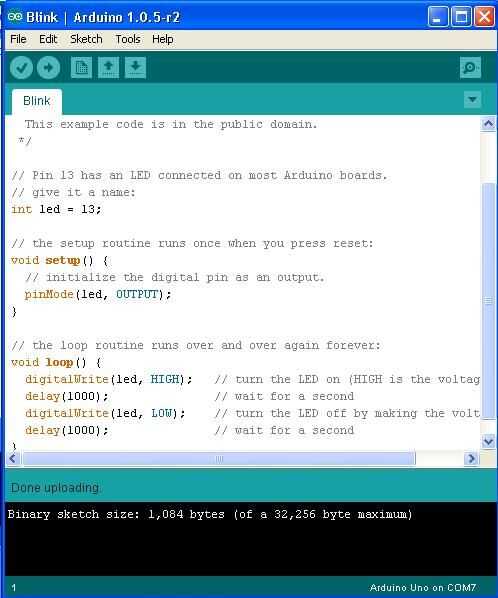

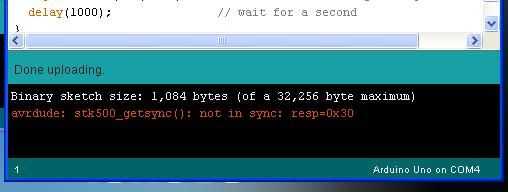

  • Ahora golpear el botón de flecha abajo de la pestaña "Editar" y usted debería ver la Junta de Aruduino luz y un mensaje"hecha subir" en la parte inferior de la pantalla.

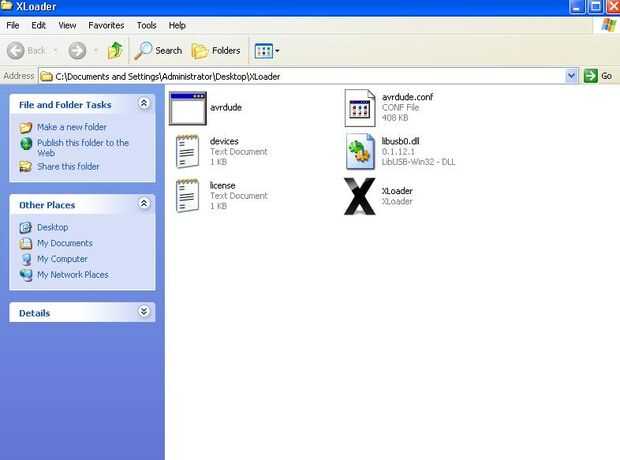

  • Ahora abrir Xloader y seleccione el archivo hexadecimal, el dispositivo (ONU) y el puerto com.
  • ADVERTENCIA una vez que se carga no serán capaces de utilizar el software de Ardunino en dicha junta.
  • Subir de golpe y le dan un minuto o 2 hasta que aparezca el mensaje done upload.

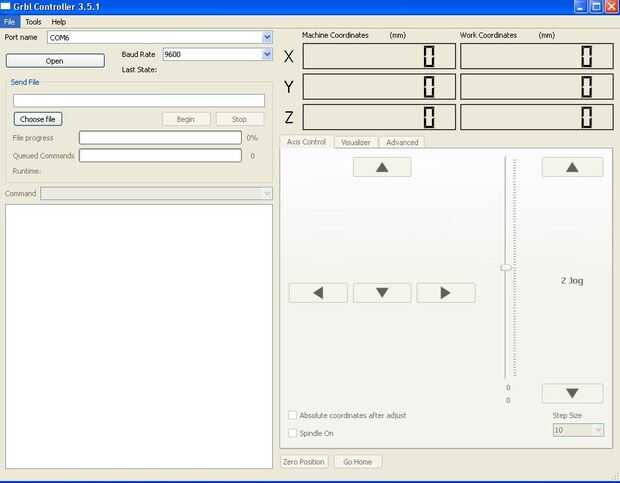

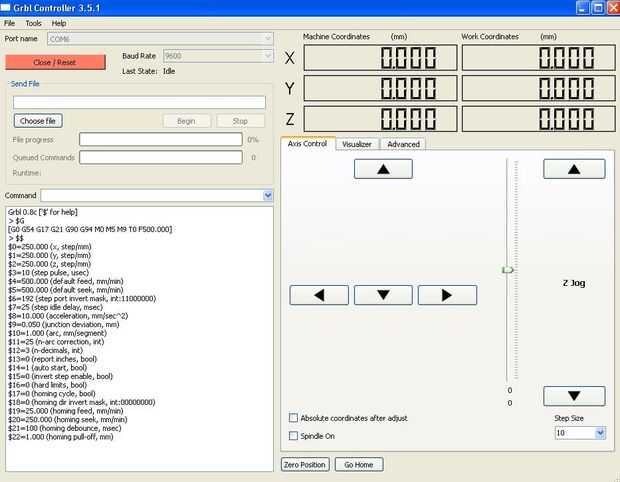

  • Ahora abra Grbl y seleccione el puerto com

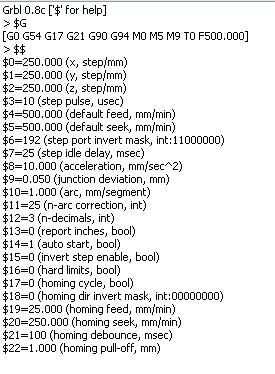

  • Una vez que haces clic en el botón abrir, verá texto Desplácese por la página

La siguiente es para un ordenador mac

  • Para instalar Arduino y Grbl Mac su bastante directo, pero los puertos serie son un poco diferente establecido

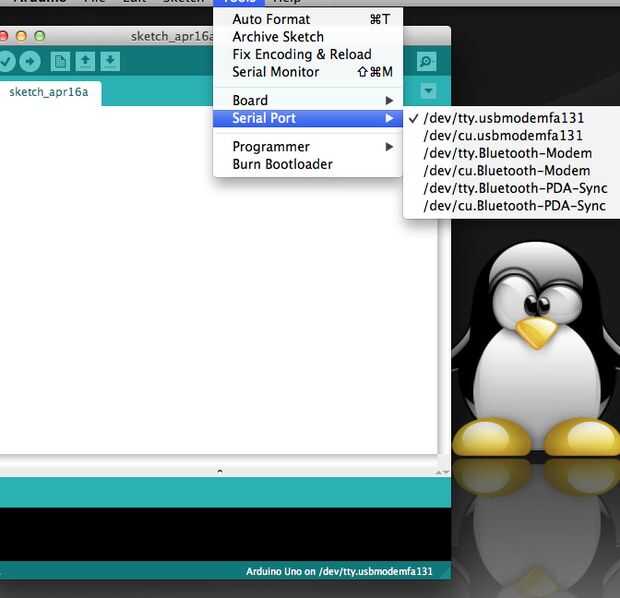

  • Puño instalar arduino y vaya a herramientas / serial port y elija uno de los puertos usb en el nombre por ejemplo /dev/tty.usbmodemfa131

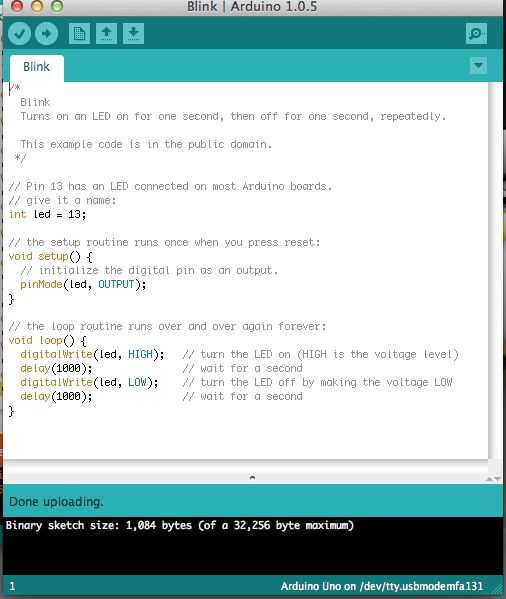

  • Ejecutar un dibujo igual en windows para comprobar que todo funciona.
  • GRBL no funcionará a menos que hayan instalado Ardunio primero.
  • Flash te placa Arduino con el xloader en una máquina windows.

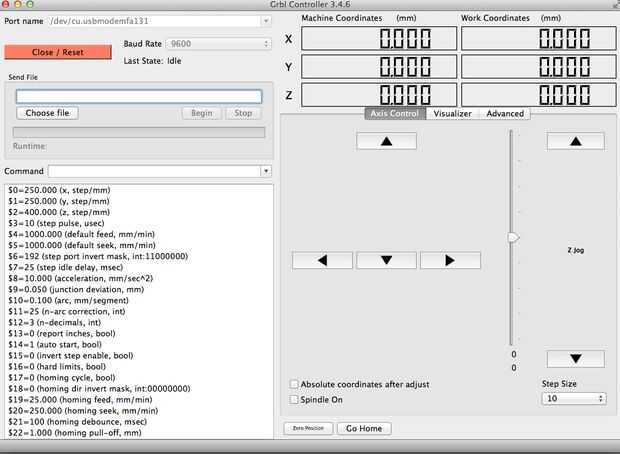

  • Instalar Grbl y elija que el puerto serial correcto y todo lo que deben trabajar
