3D printed CNC mill (24 / 31 paso)

Fase 24: Grbl ajustes

Ahora tenemos que cambiar unas cuantas opciones en Grbl para calibrar la máquina para que todo funcione como se esperaba. Yo he utilizado motores paso a paso con pasos de 1.8 grados (200) pasos por rotación y una rosca de 1.25mm. Si ha utilizado motores diferentes o un tono diferente deberás calcular los pasos por mm, pero no es demasiado difícil. GRBL sólo tiene que saber cuántos pasos por mm de movimiento

  • Primeros pasos por rotación dividieron por la echada del hilo de rosca (200:-1.25 = 160)
  • Siguiente si usted está usando QJ5045 multiplicar por el número de pasos (160 x 8 = 1280)

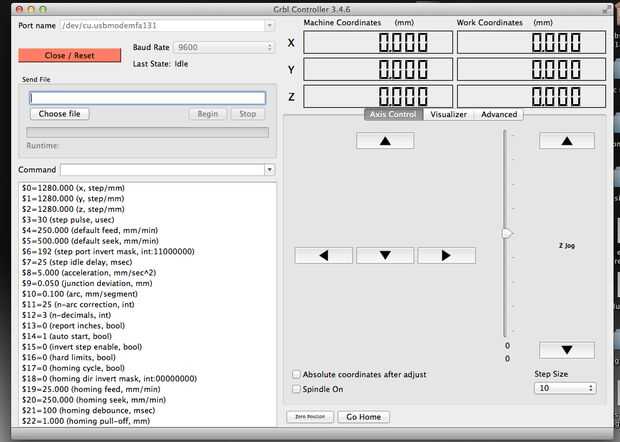

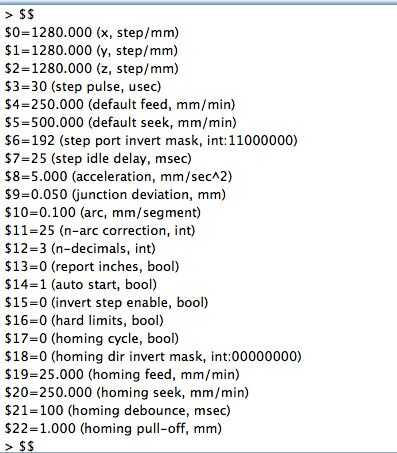

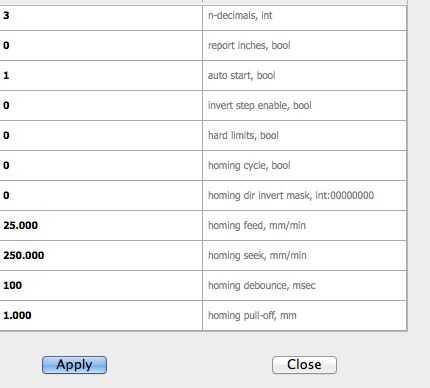

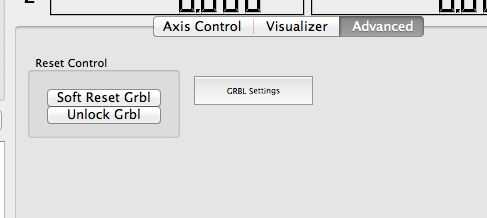

  • Enchufe su molino y abra Grbl. Abra la ficha avanzadas, haga clic en desbloquear Grbl y entonces Grbl ajustes.

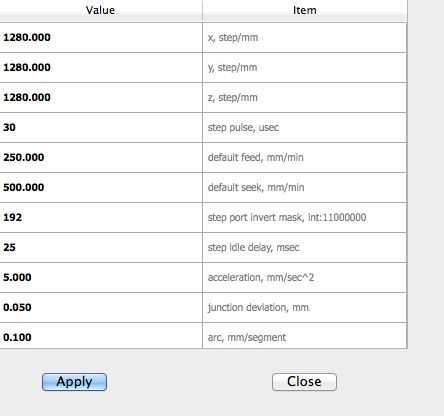

  • X, Y y Z pasos/mm tendrá que ser cambiado a 1280
  • cambiar el pulso de paso, usec a 30
  • cambio por defecto de alimentación, mm/min a 250
  • cambiar búsqueda por defecto, mm/min a 500

  • cambia la aceleración, m/seg ^ 2 a 5.000

Usted ciertamente puede jugar con los ajustes para hacer molino ir más rápido, pero he encontrado que si se ejecuta demasiado rápido perderá pasos. Es parcialmente sensible a la aceleración, m/seg ^ 2 ajuste y perderá pasos mal si ese valor es a alto.

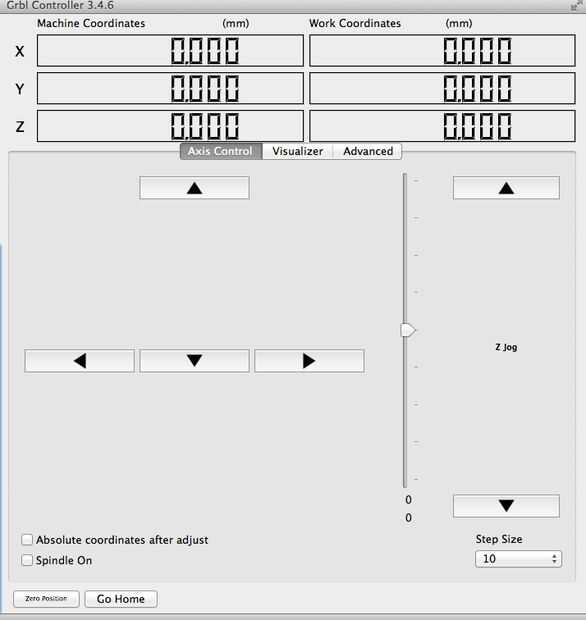

Ahora puede enchufar tu cargador de laptop de la máquina y asegúrese de que la herramienta se mueve en la dirección correcta cuando se utiliza el control eje Grbl. Recuerde estamos hablando de la dirección de herramienta, como el trabajo se mueve en el eje x, que se mueva la dirección opuesta a la flecha en la pantalla.

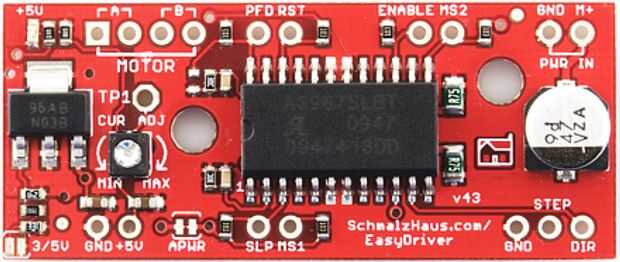

La corriente a los motores paso a paso se puede controlar con el bote pequeño en los controladores de fácil, si usted encuentra que los motores pierden pasos la corriente puede ser aumentada o reducida si el motor se calienta excesivamente.
