Paso 3: Diseñar mi propio adaptador

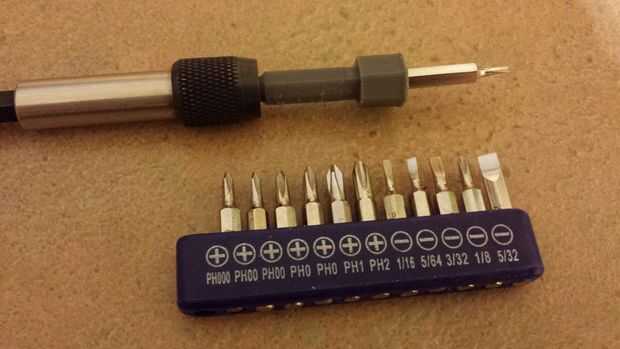

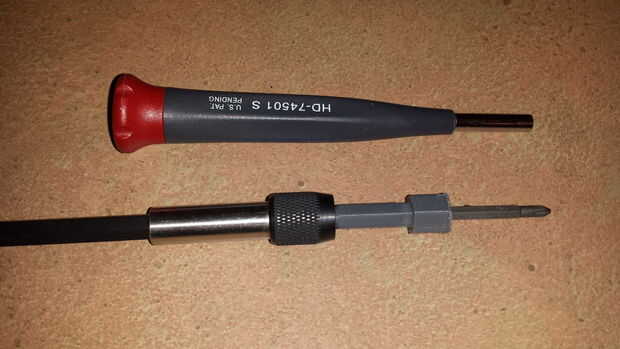

Me gustó mucho el adaptador simple poco que encontré en Thingiverse, pero tenía algunas ideas para que sea mejor para mis propósitos. Tengo algunas piezas de extensión controlador que bloquearla con un collar de bolas cargado. Quería añadir una depresión para bloquear este adaptador en una de esas extensiones.

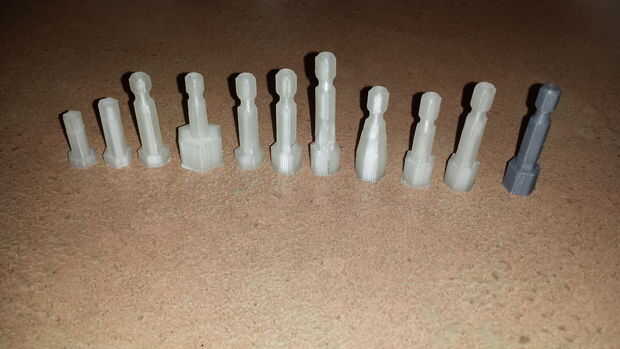

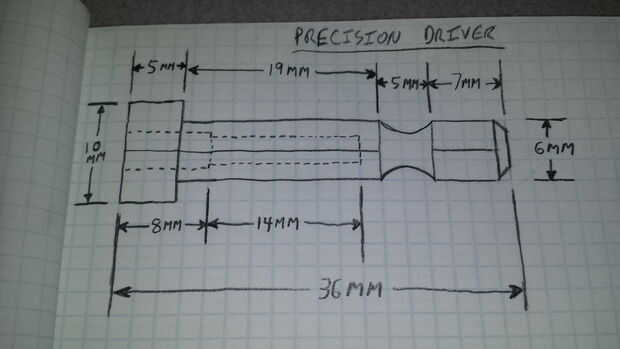

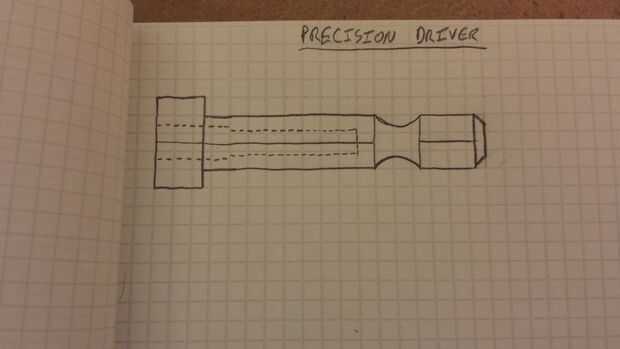

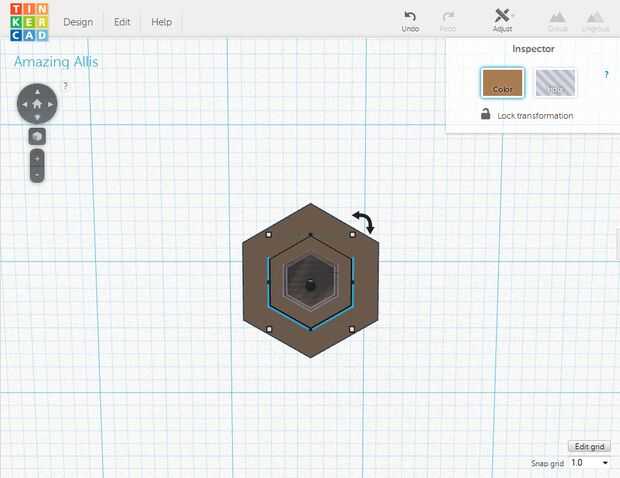

Tomé todas mis dimensiones y elaboró un diseño rápido en papel cuadriculado, luego que comenzó a construir en Tinkercad. Una vez estaba en Tinkercad, hice algunas impresiones antes de que tengo derecho y había un número de revisiones. Cuando usted está haciendo hexágonos en Tinkercad, no hay manera que encontré para bloqueo de X e Y para cambiar el tamaño de ambos juntos, así que en lugar de otro que tenía que decidir lo que quería la diagonal corta, entonces conectado ese número en este sitio web y calcular la longitud del borde. A partir de ahí, duplica la longitud del borde para obtener el largo diagonal de la otra dimensión. Cuando cambia el tamaño del hexágono a estas dimensiones, fue muy cerca de un perfecto hexágono.

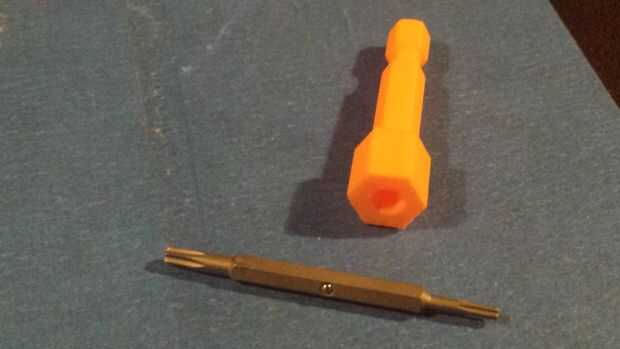

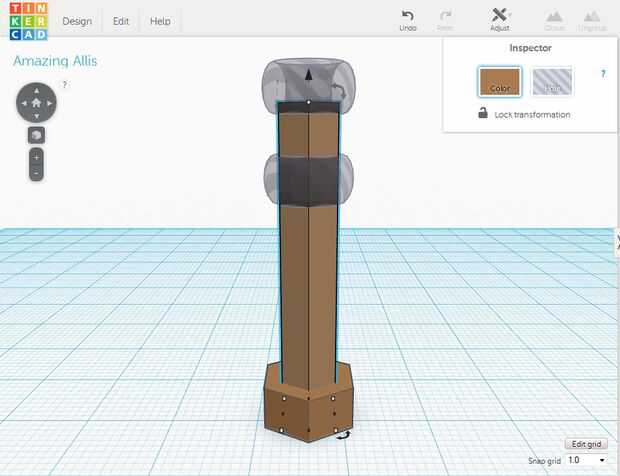

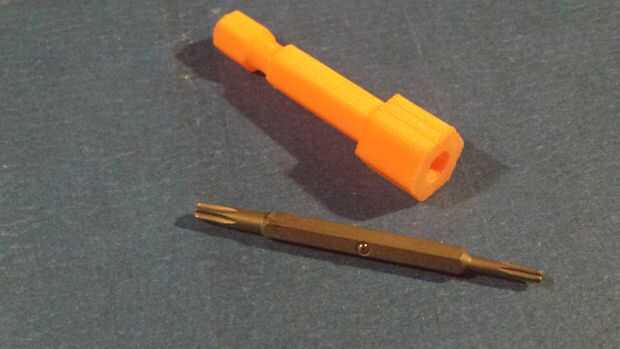

Después de probar varias veces para tener 2 agujeros hexagonales apilados en medio el adaptador 3.5mm uno con el otro agujero de 4 mm más hasta el final, encontré un generador de forma personalizada que alguien había hecho Tinkercad. Fue una "cuña hexagonal" que yo llamaría un prisma hexagonal cónico. Saqué los 2 agujeros y reemplazándolas con este agujero cónico por lo que pude ajustar el 3,5 mm o los trozos de conductor de 4mm. Después de poner todas las piezas encima de la otra yo alineado en X e Y axises de modo que los agujeros, huecos y polígonos separados se centraron alrededor del mismo punto.

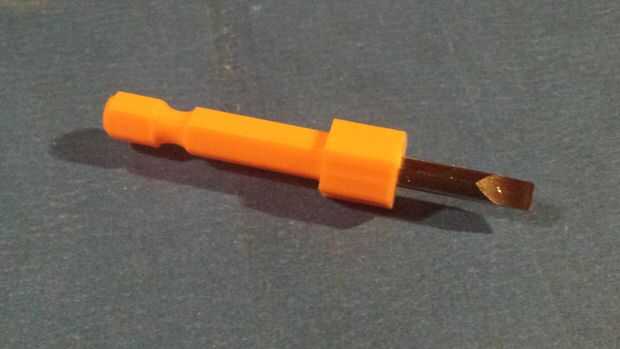

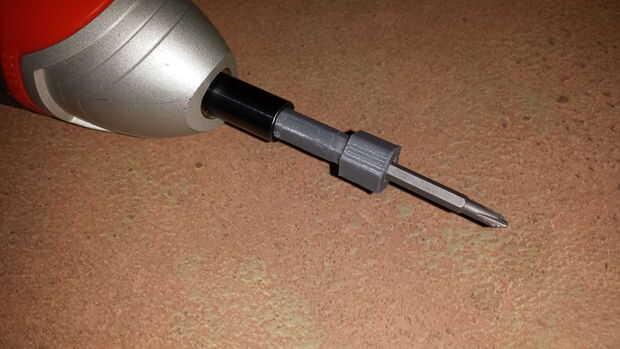

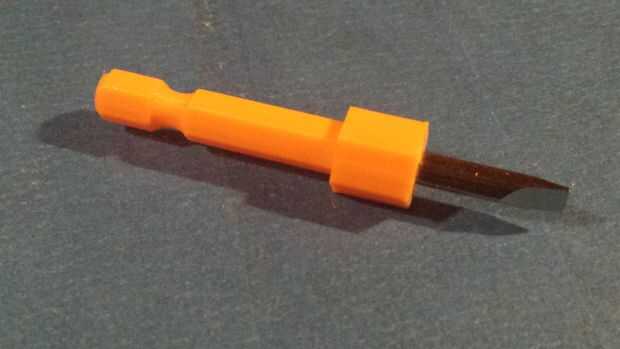

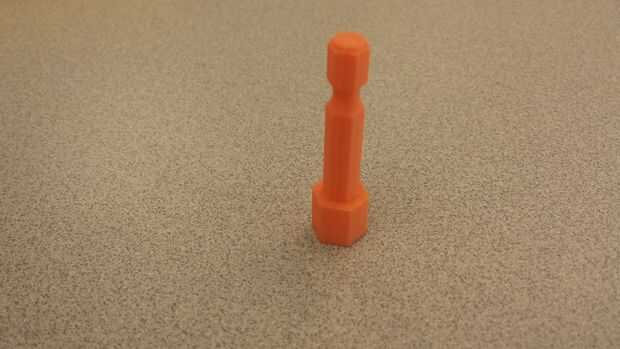

La parte salió grande y estoy muy contento con el resultado. Esta es mi primera parte personalizada que diseñé para mis impresoras 3d y estoy muy orgulloso del resultado. Puede descargar el adaptador aquí o desde el archivo adjunto en esta página.
