Paso 1: ¿Cómo funciona un registro?
El tocadiscos y los discos récord fueron inventados por Edison en 1877. Debido a la falta de maquinaria precisa y técnica en el momento, las ranuras de los primeros discos eran mucho más grandes que los modernos microsurco records y, posteriormente, las señales de audio eran mucho más ruidosos. Se trata de una situación similar que me encontré en cuando a partir de este proyecto: a pesar de la alta precisión de las máquinas de Objet, la resolución es calidad en ninguna parte cerca moderno vinilo. Aquí y aquí son dos ejemplos de primeras pruebas de fonógrafo de Edison. Usted puede oír que la calidad de la grabación de estas pruebas es bastante cerca de lo que he sido capaz de impresión 3d; Aunque no puedo encontrar las especificaciones exactas en estos registros, me imagino que la escala de los surcos fue similar a lo que estaba trabajando con.

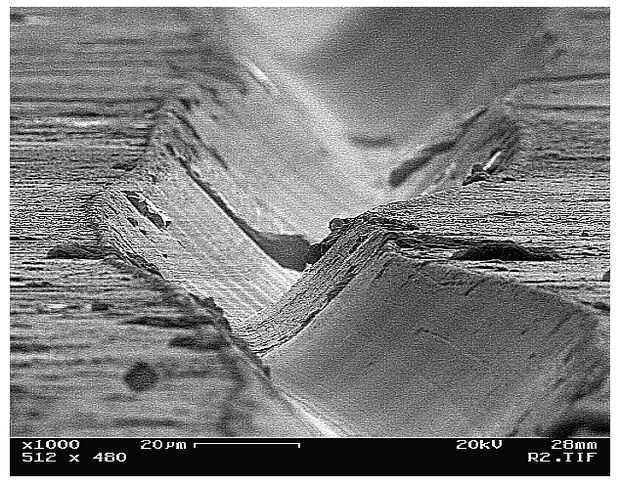

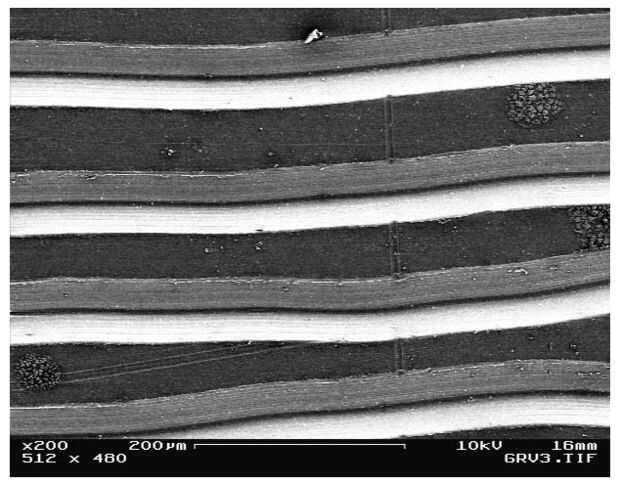

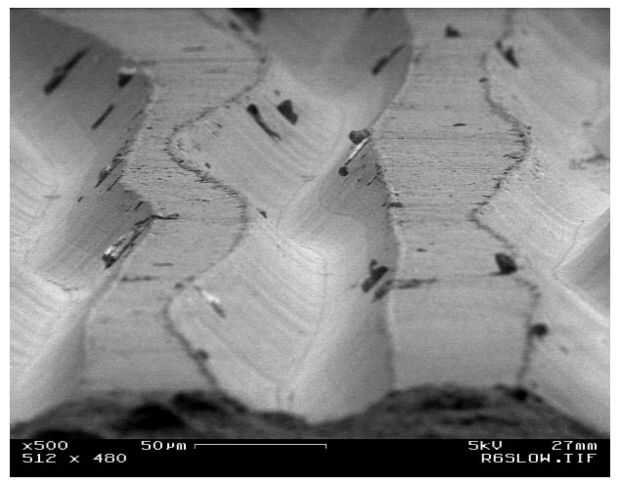

Para darte una idea de la resolución de un registro moderno, revisa las imágenes de arriba. Higos 1-3 son de Chris Supranowitz, investigador en El Instituto de óptica de la Universidad de Rochester. Estas son imágenes de un disco de vinilo, cerrar con un microscopio electrónico. Los objetos oscuros de higos 1 y 2 son pequeñas partículas de polvo. La figura 3 es una vista panorámica de los surcos de registro, las regiones más oscuras son la superficie (sin cortar) del registro.

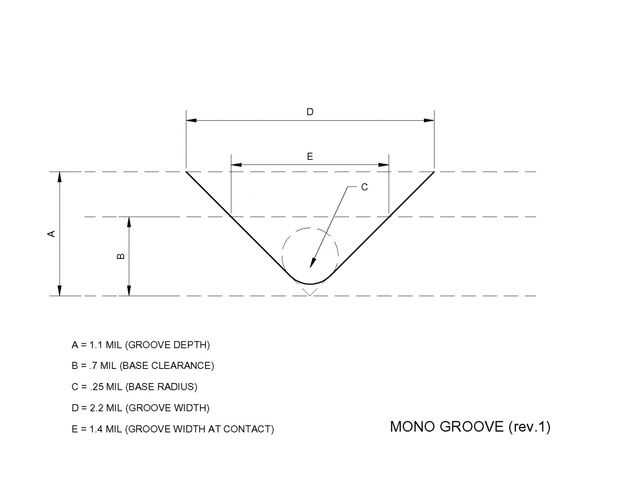

Fig 4 fue hecha por branku62 en el vinylengine.com, muestra las dimensiones del perfil de un surco mono microgrove estándar, que esto es lo que usted encontraría en un moderno mono de 33 o 45 (estéreo ranuras se cortan realmente un poco más pequeñas). En la mil de diagrama 1 = 1/1000", que trata de 25um. Microsurco records requieren un lápiz con una punta de radio mil de 0,7 a 1,0, la punta hace contacto con la ranura en el E en la figura 1, un ancho de aproximadamente 1.4 mil. La profundidad de la ranura es aproximadamente 1.1 mil. Estas dimensiones coinciden muy bien con las dimensiones de las imágenes de microscopio electrónico.

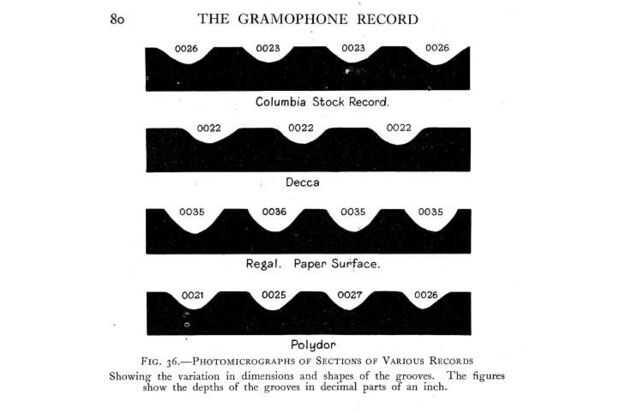

Fig 5 es de Ron Geesin y página web de Mark Berresford, muestra las profundidades de surco de los 78 de edad. Estos registros eran mucho más gruesos que el microsurco records, la aguja y surcos x 3 tan grande en cada dimensión. Fig 2 muestra que la profundidad de la ranura para de 78 estaba en algún lugar entre 2.2 y 3.6 mil. El radio de la aguja era alrededor 2.7 mil.
