3DPrintMi - guía de montaje (12 / 32 paso)

Paso 12: Subconjunto - X final intermedia

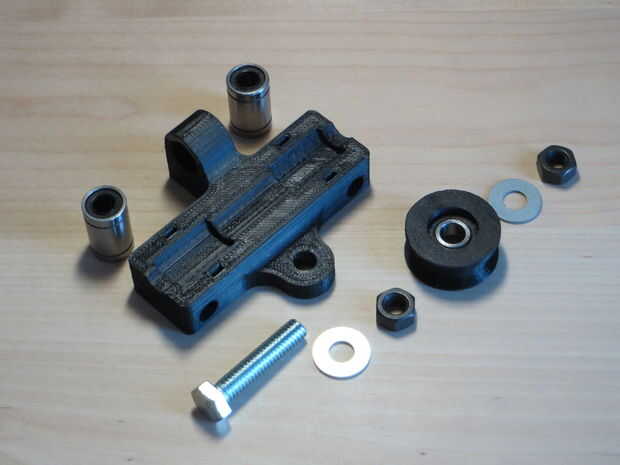

Materiales
1 - X fin loca
2 - LM8UU
2 - zip lazos
1 - montada correa polea 608
1 - M8 Perno x 30 mm (5/16 "x 1/4" perno)
2 - tuerca hexagonal M8 (5/16 tuerca hexagonal)
2 - M8 arandela (arandela de 1/4")

Procedimiento

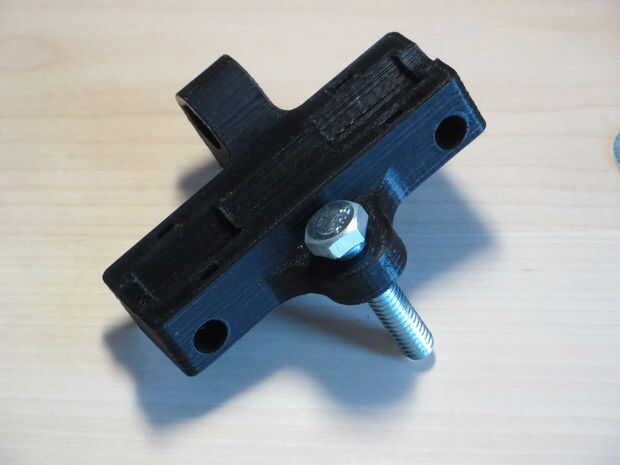

1. Meta M8 x 30 mm en la cubierta de la polea intermedia

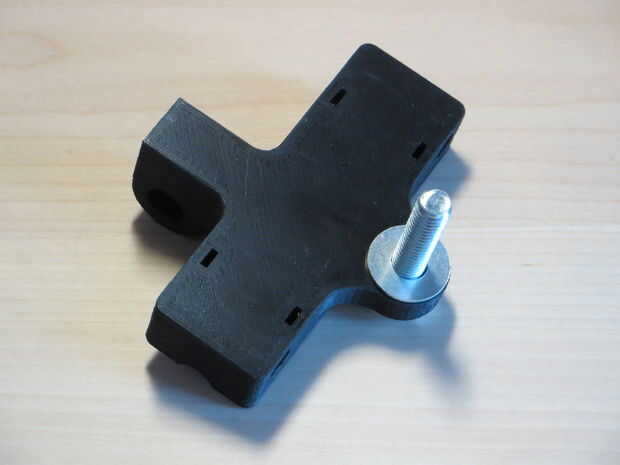

2. Inserte la arandela M8

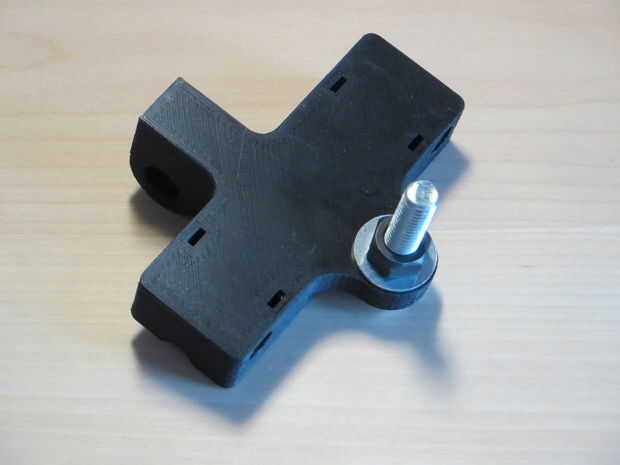

3. Inserte la tuerca hexagonal M8

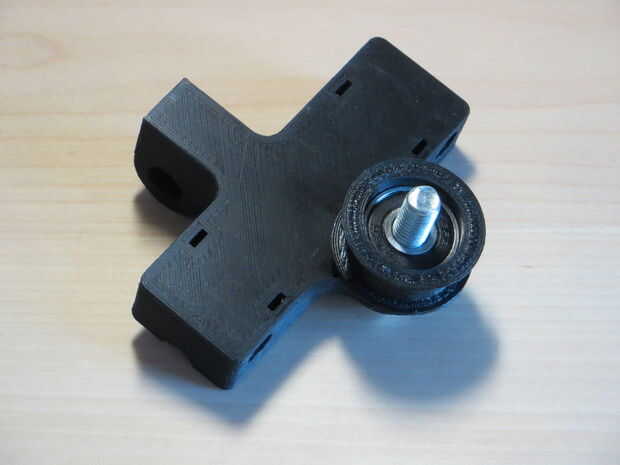

4. Inserte la correa montada 608 polea como se muestra en la imagen. Tome nota de la orientación de la correa polea

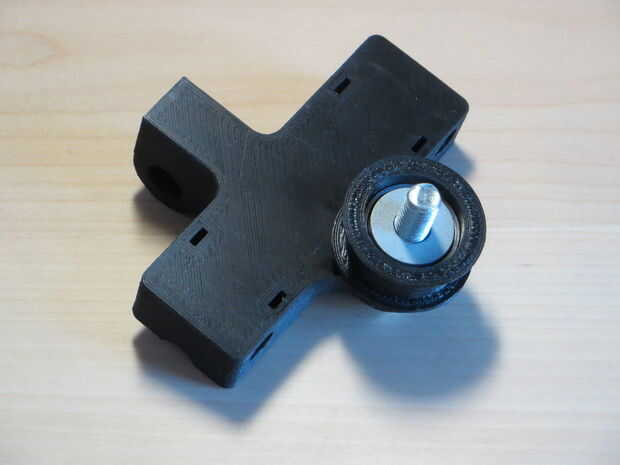

5. Inserte la arandela M8

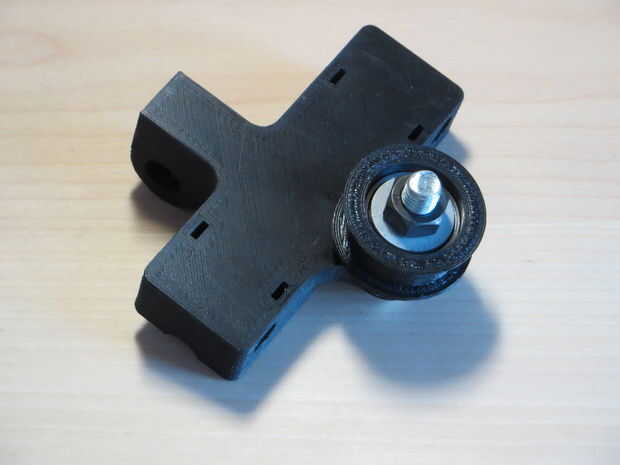

6. Inserte y ajuste hexagonal M8 Tuerca

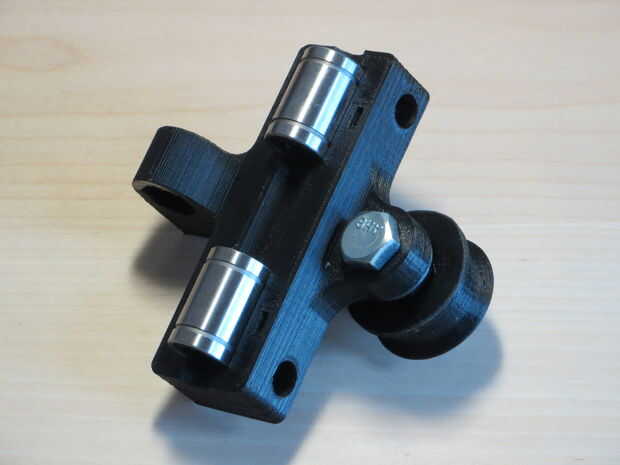

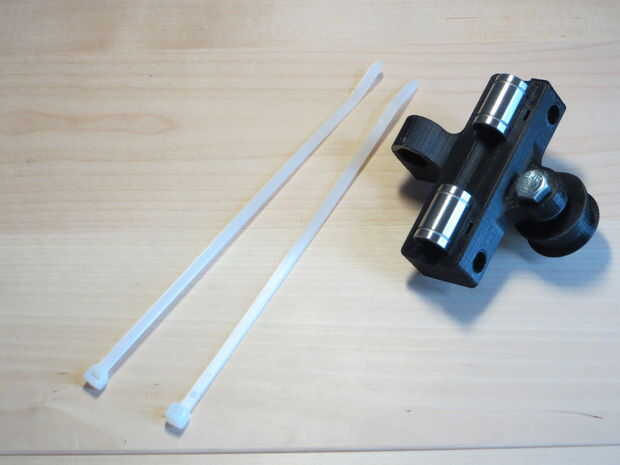

7. flip X fin intermedia e inserte ambos LM8UU en la vivienda
8. zip tie LM8UU y fíjela

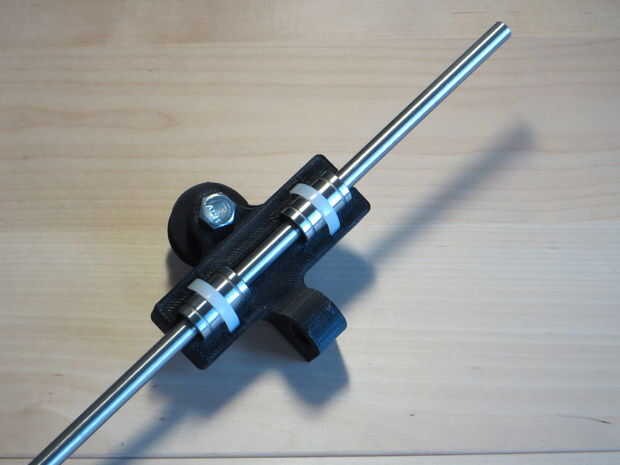

9. Introduzca la varilla para asegurar un movimiento suave. Ajustar ligeramente para hacer que deslice.
