3DPrintMi - guía de montaje (13 / 32 paso)

Paso 13: Subconjunto - final Y rueda loca

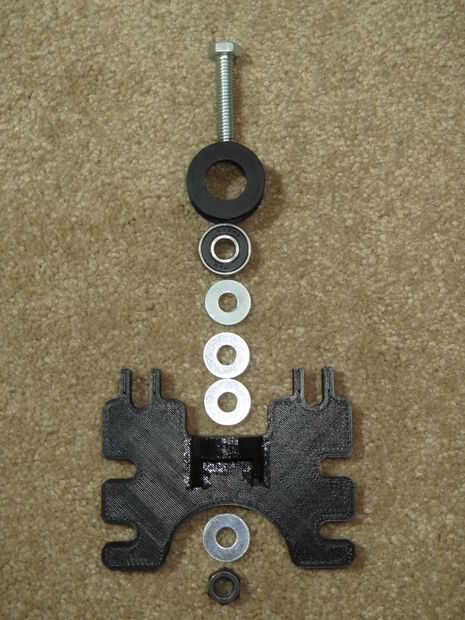

Materiales
1 - Y final intermedia
1 - montada correa polea 608
1 - M8 Perno x 30 mm (5/16 "x 1-1/4" perno)
4 - M8 arandela (arandela de 1/4")
1 - tuerca hexagonal de M8 (5/16 tuerca hexagonal)

Procedimiento

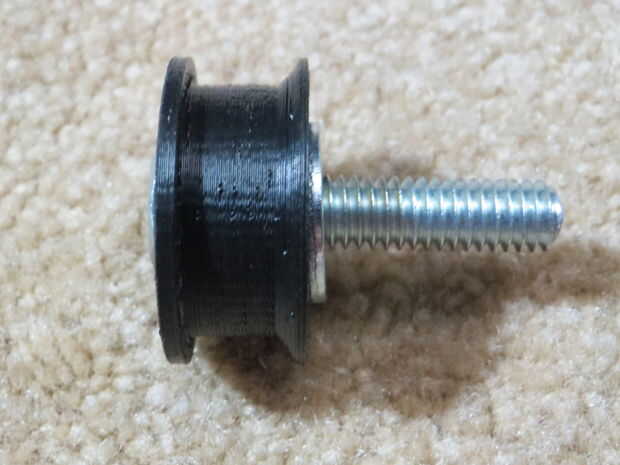

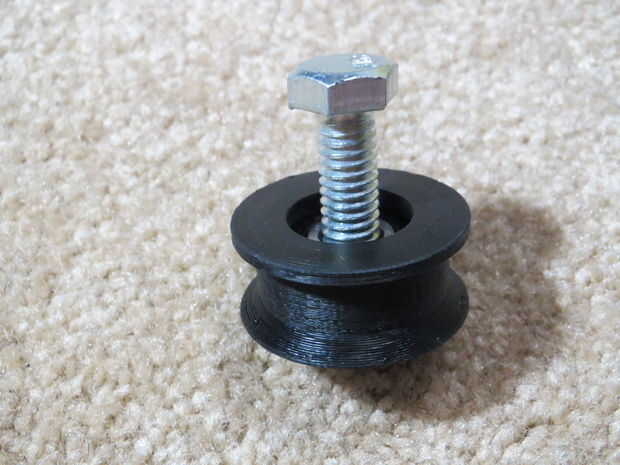

1. Inserte M8 x 30 mm en la correa montada rueda loca 608, tomar nota de la orientación.

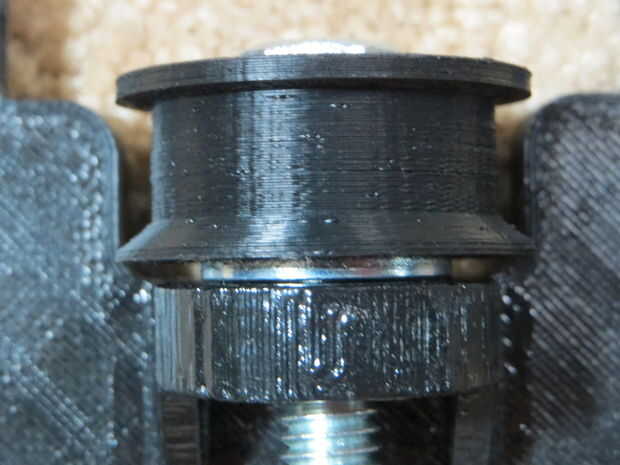

2. Instale 3 arandelas M8 en el otro extremo de la correa polea 608, suficientes arandelas para ser pasado al ras contra la banda intermedia.

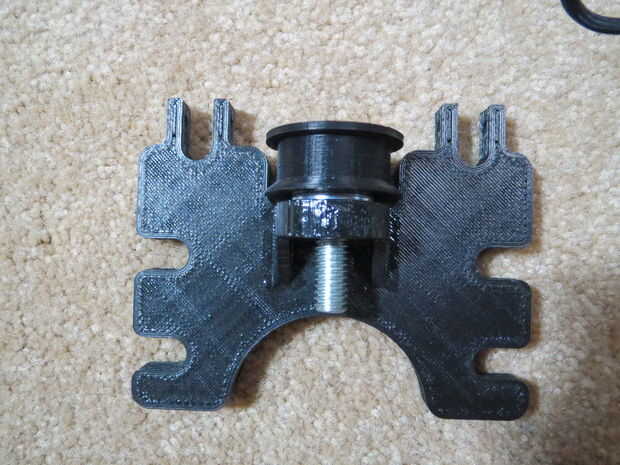

3. Introduzca parcialmente montado M8 x 30 mm en caja de polea de Y final intermedia

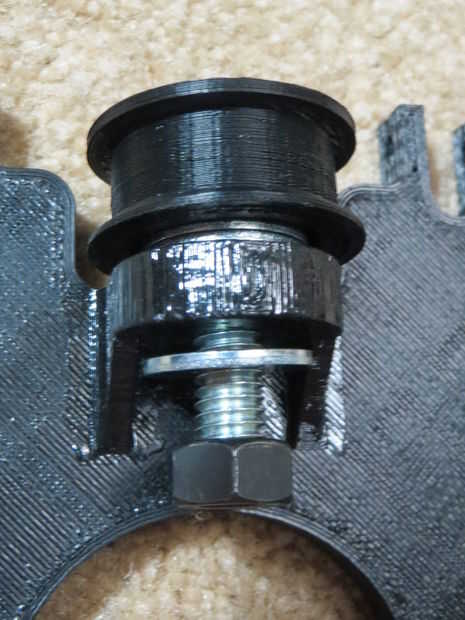

4. Instale la arandela M8 de la parte inferior

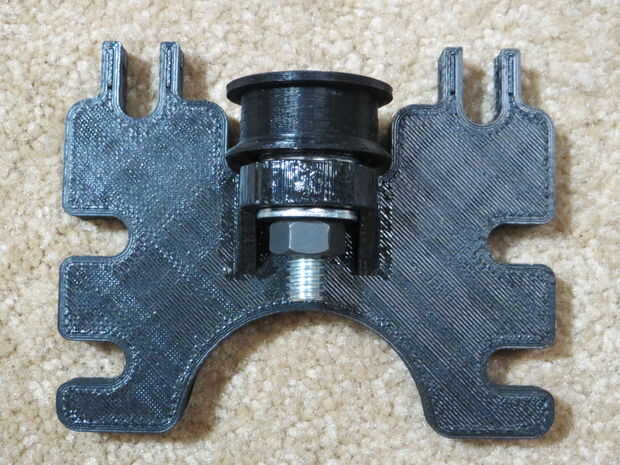

5. Instale y apriete la tuerca hexagonal M8
