3DPrintMi - guía de montaje (15 / 32 paso)

Paso 15: Subconjunto - transporte Y

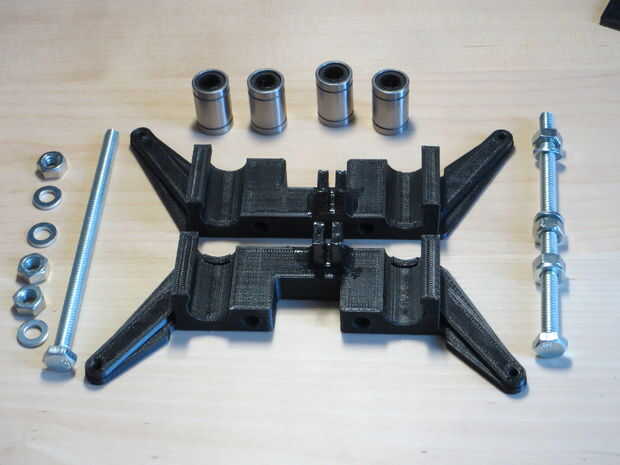

Materiales
1 - Y Carriage_A
1 - Y Carriage_B
4 - LM8UU
2 - M6 Perno x 110 mm (tornillo de 1/4 "x 5")
8 - tuerca hexagonal M6 (1/4 Tuerca hexagonal)
6 - M6 Arandela (#18-8 arandela)

Procedimiento

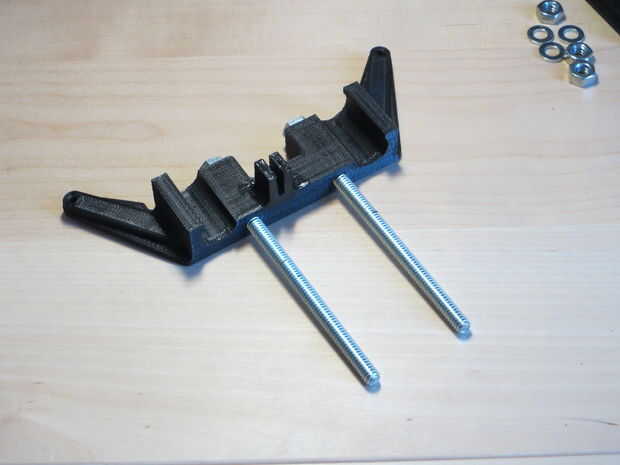

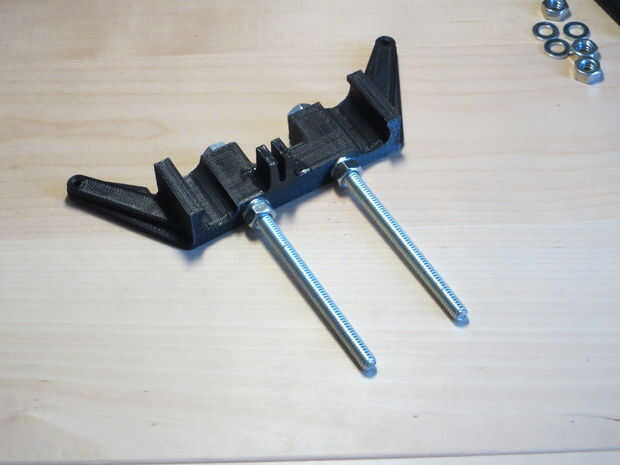

1. Inserte dos pernos M6 x 110 mm Y Carriage_A
2. Inserte la arandela M6 por perno

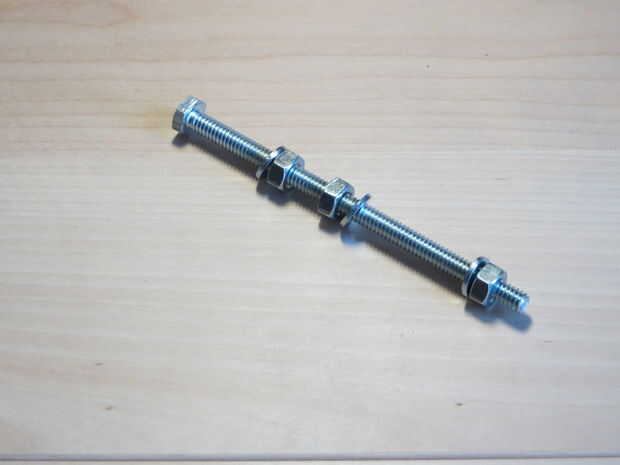

3. Inserte y tuerca hexagonal M6 de par por el perno

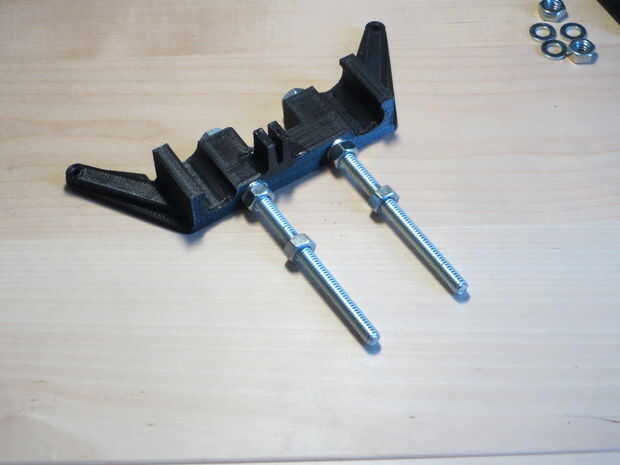

4. Inserte la tuerca hexagonal M6 por perno

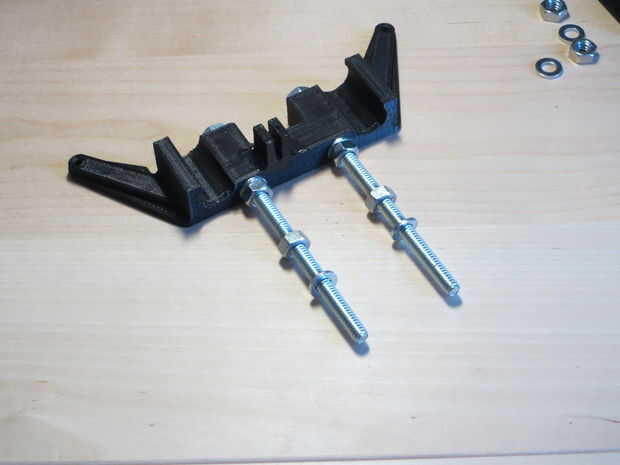

5. Inserte la arandela M6 por perno

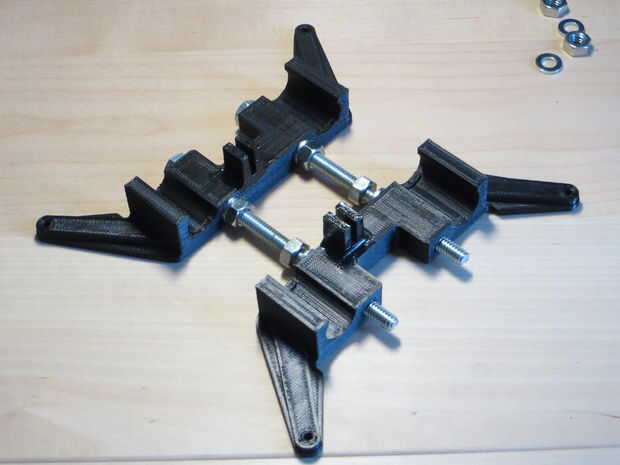

6. Insertar Y Carriage_B

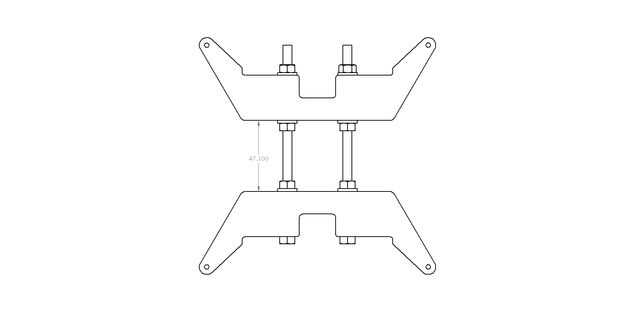

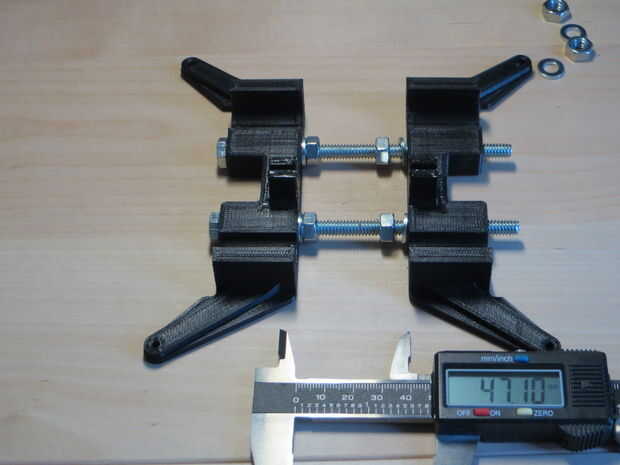

7. configurar el uso de borde a borde, aparte 47,1 mm (1,85 pulgadas) de transporte Y para la referencia.
8. Inserte la arandela M6 por perno
9. Inserte y apriete la tuerca hexagonal M6 por perno

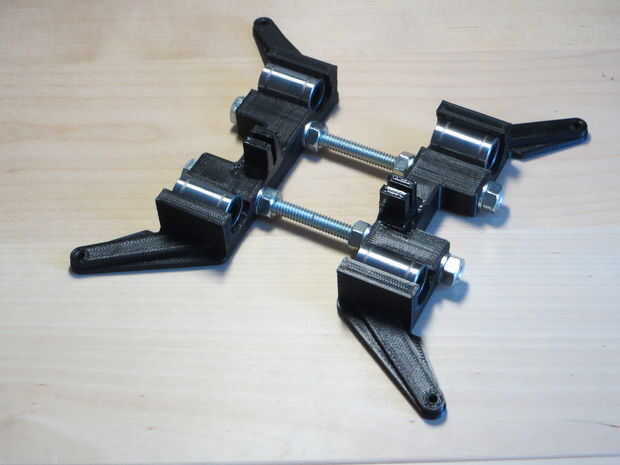

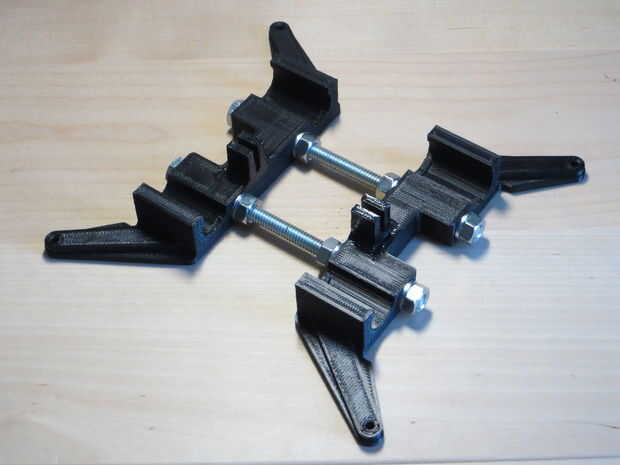

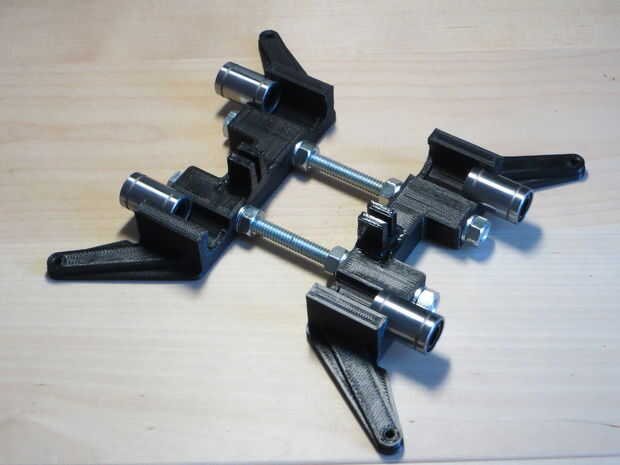

10. Insertar 4 LM8UU en el alojamiento del cojinete

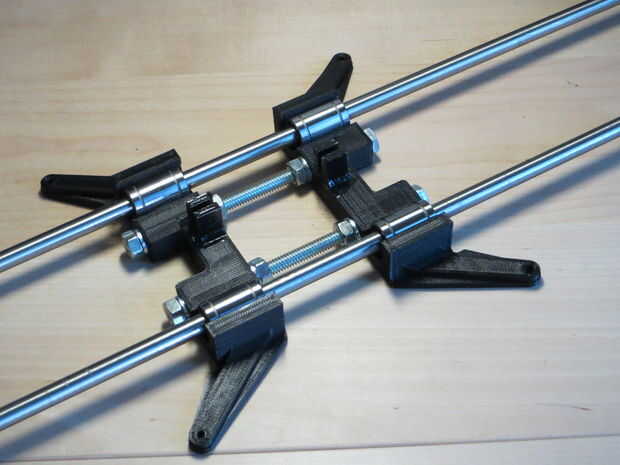

11. Inserte barras lineales para asegurar recorrido suave.

Actualización

Cambio M6 x 120 mm a 110 mm. 120mm pernos M6 no vienen en una forma completamente roscada, sólo hasta 110mm. Completamente puede el parcialmente roscado M6 de 120mm del hilo de rosca o use el 1/4 "x 5" equivalente. Si utiliza 110mm M6, utilice arandelas en el extremo del perno.
