3DPrintMi - guía de montaje (17 / 32 paso)

Paso 17: Asamblea - pórtico Y

Materiales
1 - montar Motor Y fin
1 - montado Y terminar loca
4 - M8 Varilla roscada x 450mm (5/16 "x 18" roscado barra)
24 - tuerca hexagonal de M8 (5/16 tuerca hexagonal)
16 - M8 Arandela (arandela de 1/4")

Procedimiento

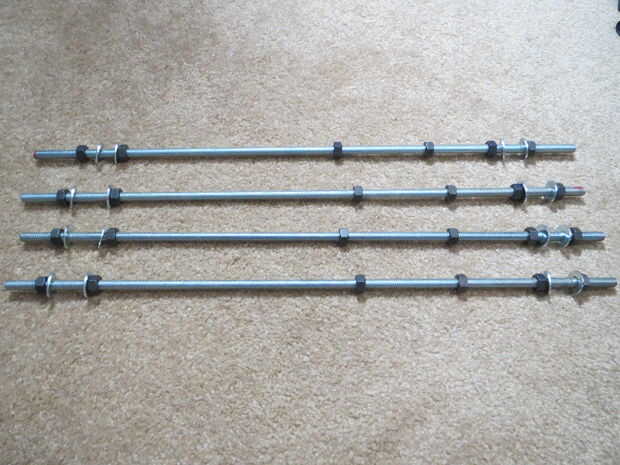

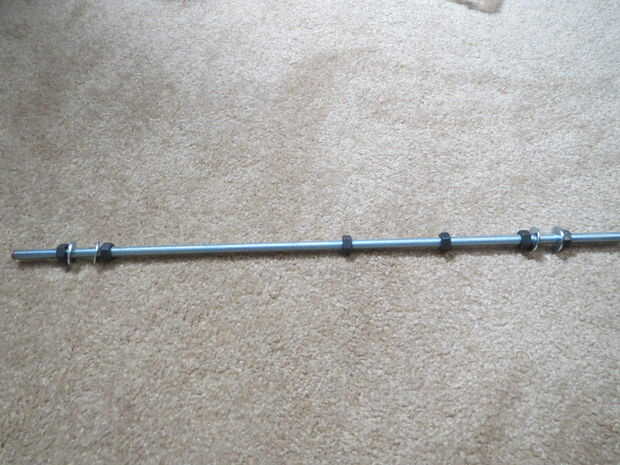

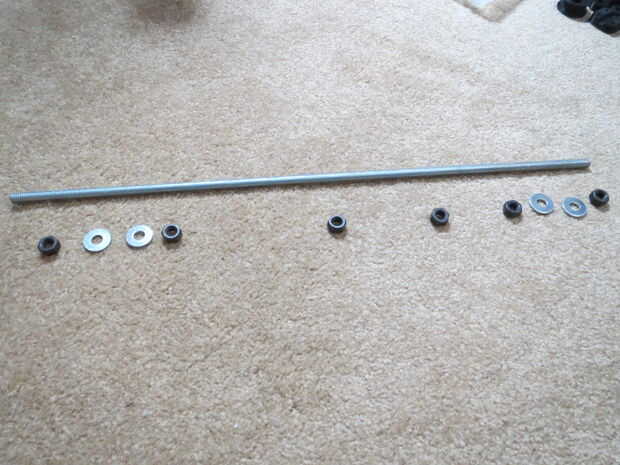

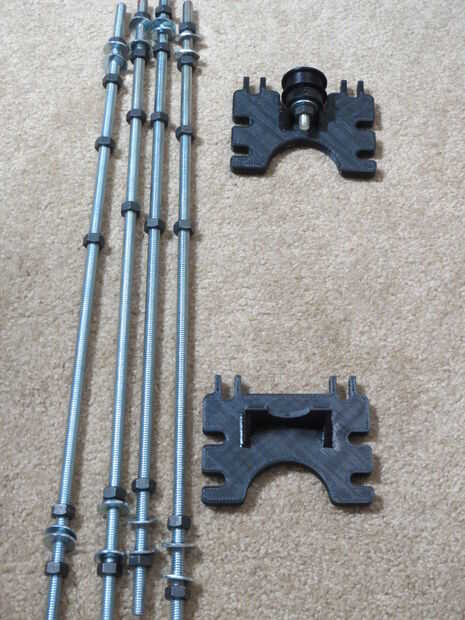

1. igualar las posiciones hexagonal M8 Tuerca y arandelas de cada varilla roscada se muestra en la guía ilustrada

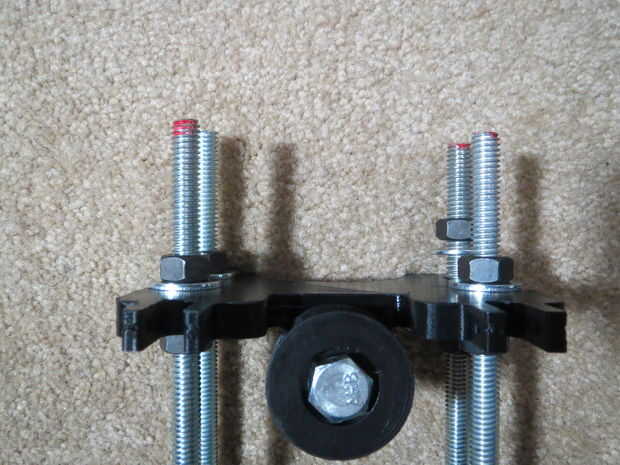

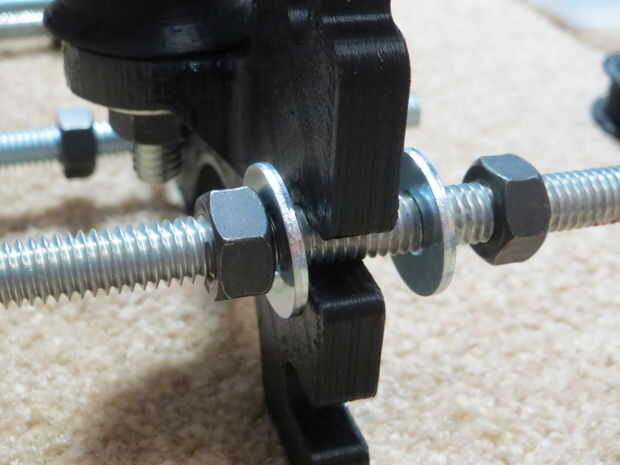

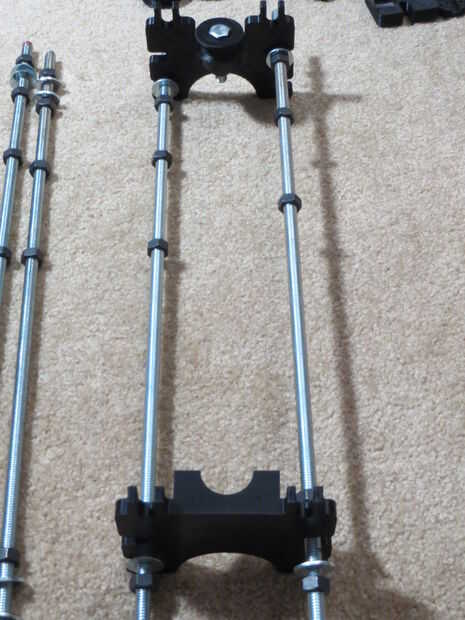

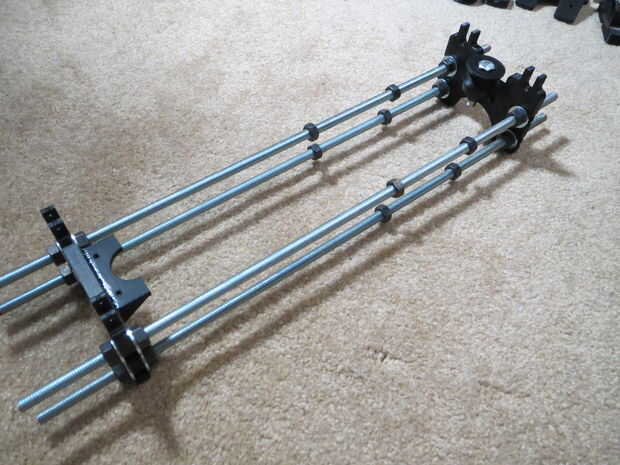

2. Instale las varillas roscadas a la final Y rueda loca & Motor

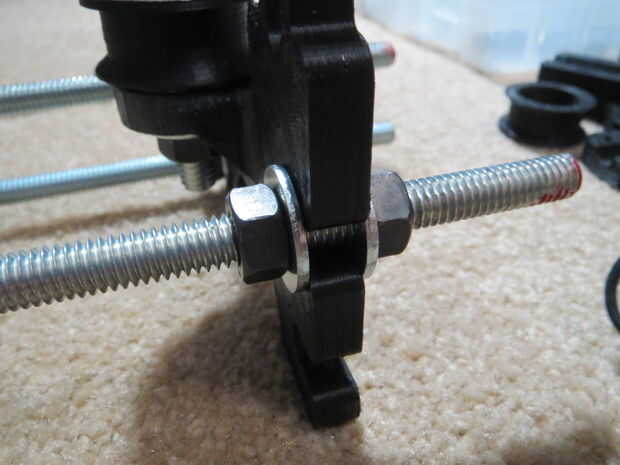

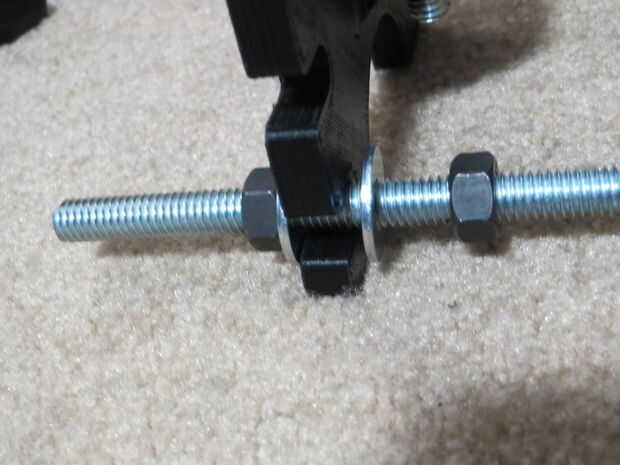

3. para evitar que las barras uniformemente, mide 40mm desde el extremo de las varillas roscadas en la parte posterior de la intermedia Y de fin.

NOTAS
-Mano apriete las tuercas sólo, usted tendrá que ajustar más adelante.
-Seguir a la guía ilustrada.
