Paso 18: Asamblea - abrazadera de marco
ACTUALIZACIÓN 13/09/2013
Para 3DPrintMi además de configuración, siga el Plus tamaño dimensiones del bastidor de Base en la guía ilustrada
Materiales

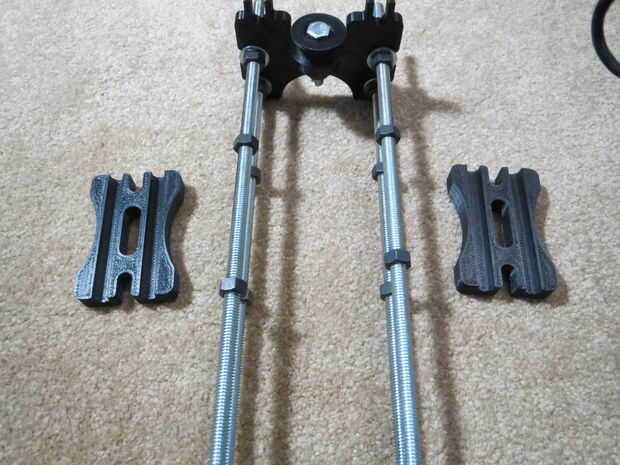

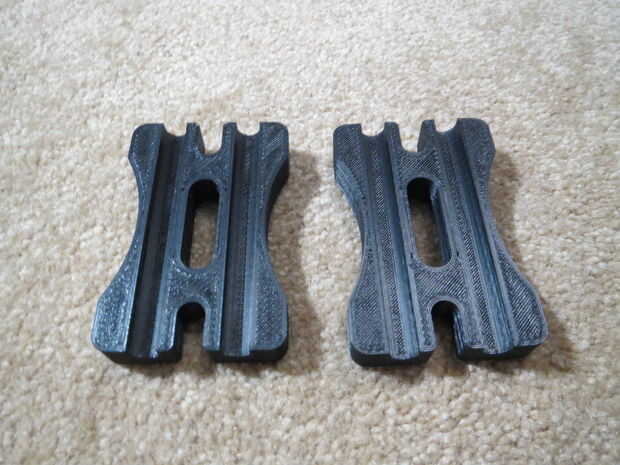

2 - marco apoyo
Procedimiento

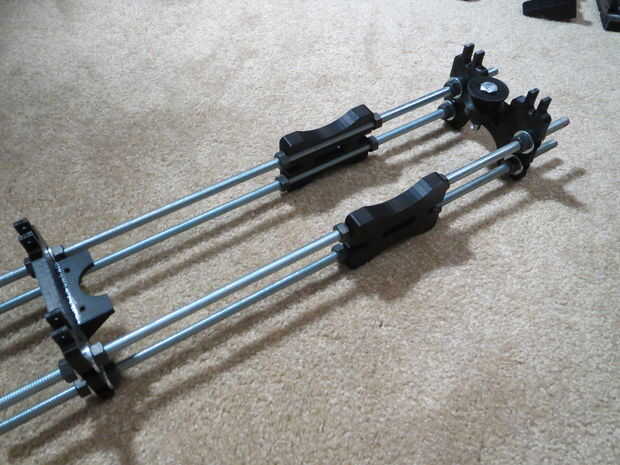

1. Instale ambos apoyo de marco en el pórtico Y se muestra en la siguiente imagen.

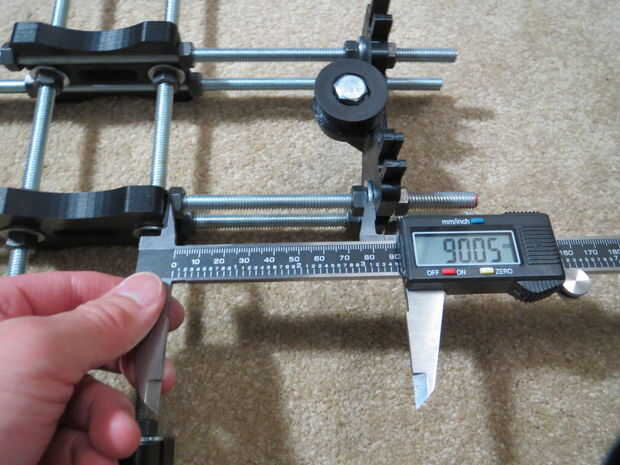

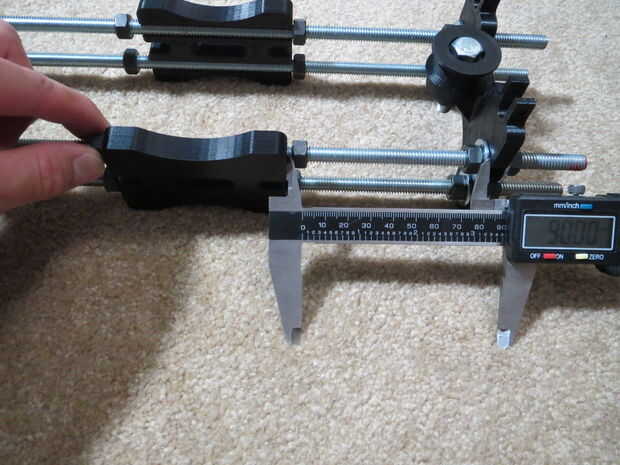

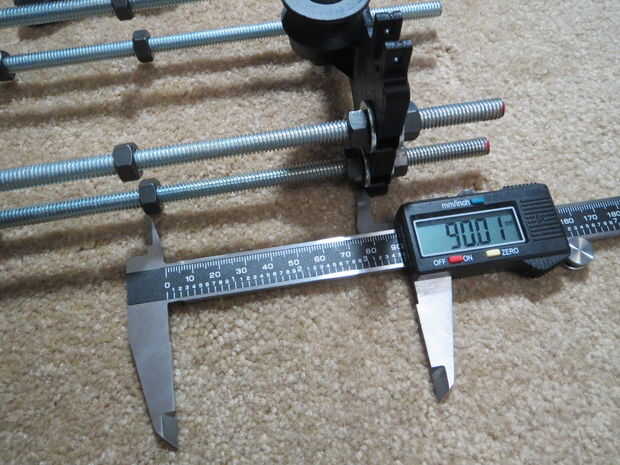

2. Ajuste la distancia de 90mm (3,50 pulgadas) entre el borde del soporte del marco hacia la Y final intermedia a la cara frontal de la punta Y rueda loca. Mida desde la parte superior e inferior de las piezas para hacer el rodillo final de Y perpendicular.

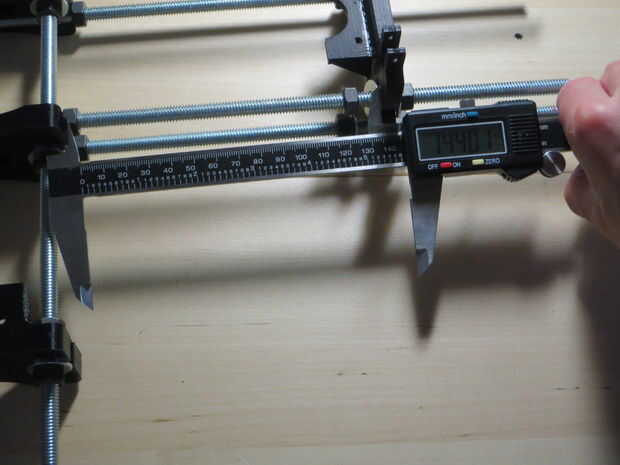

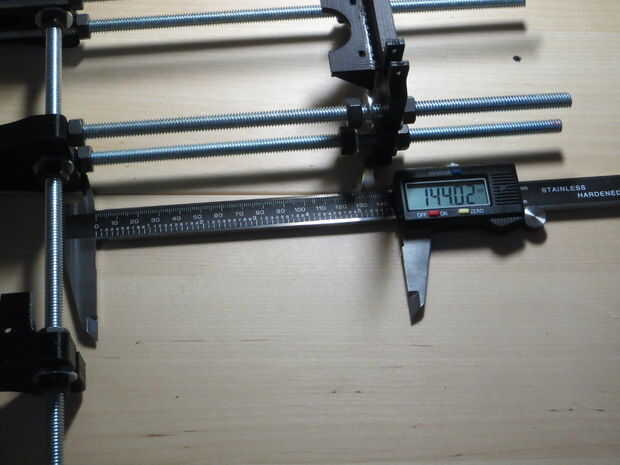

3. Ajuste la distancia 144mm (5,75 pulgadas) desde el borde del soporte del marco hacia el Motor de final Y a la cara frontal del Motor Y del final.
4. Apriete las tuercas con una llave de
NOTAS

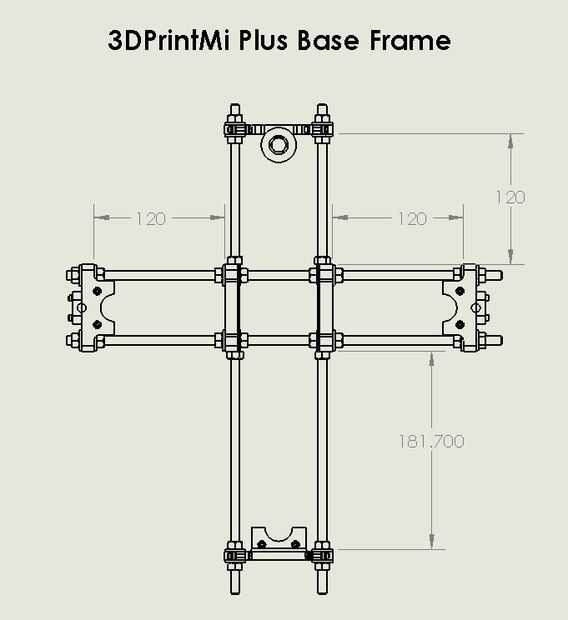

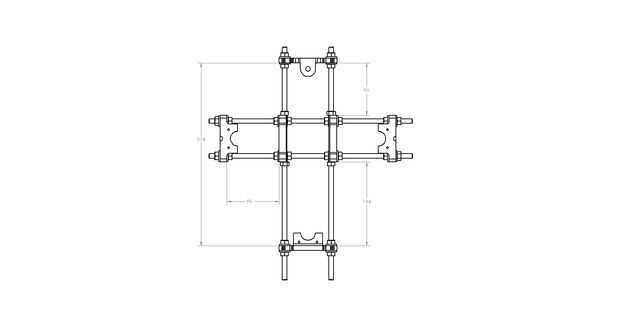

-Configuración de dimensiones de la Base del marco haciendo referencia al dibujo
-Utilizar la pinza digital para medir la distancia
-Consulte la guía ilustrada a visual la Asamblea
