Paso 19: Asamblea - tirante YZ
ACTUALIZACIÓN 13/09/2013
Para 3DPrintMi además de configuración, siga el Plus tamaño dimensiones del bastidor de Base en la guía ilustrada
Materiales
2 - montar vivienda Z
2 - M8 Varilla roscada x 400mm (5/16 "x 16" roscada Rod)
16 - tuerca hexagonal de M8 (5/16 tuerca hexagonal)
16 - M8 Arandela (arandela de 1/4")
Procedimiento

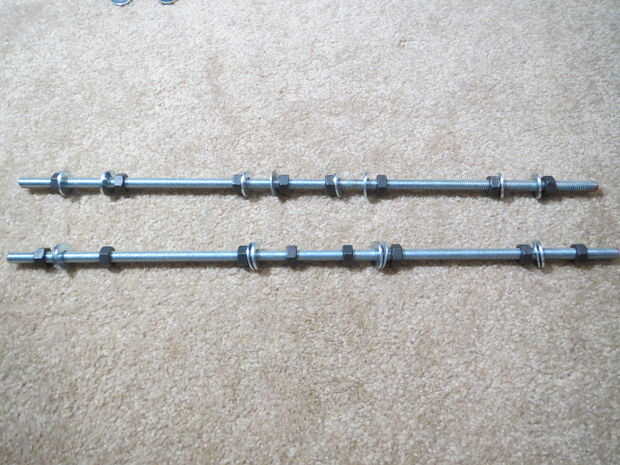

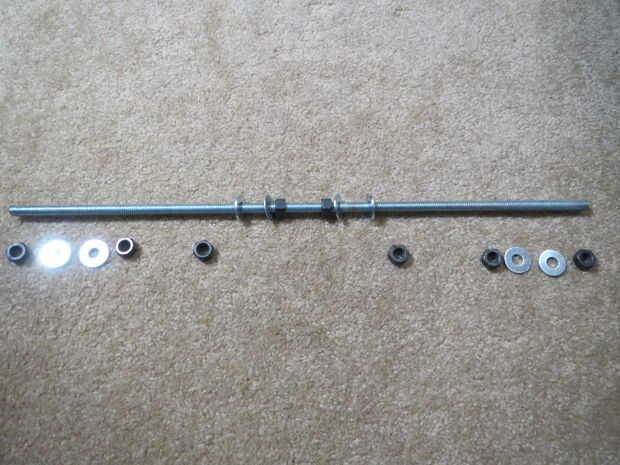

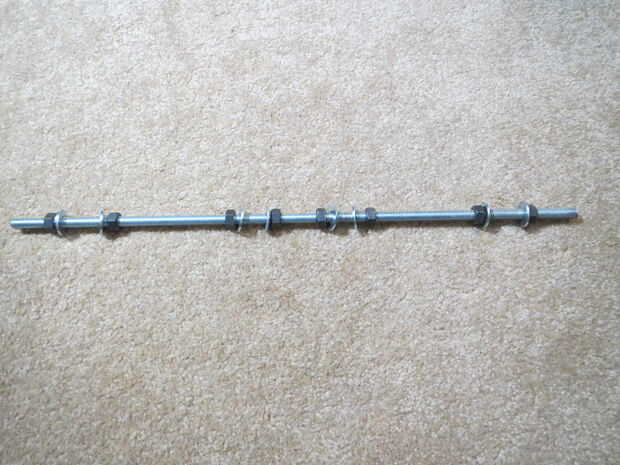

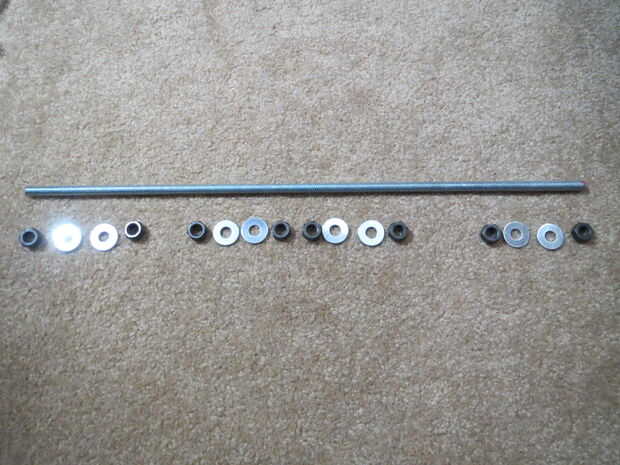

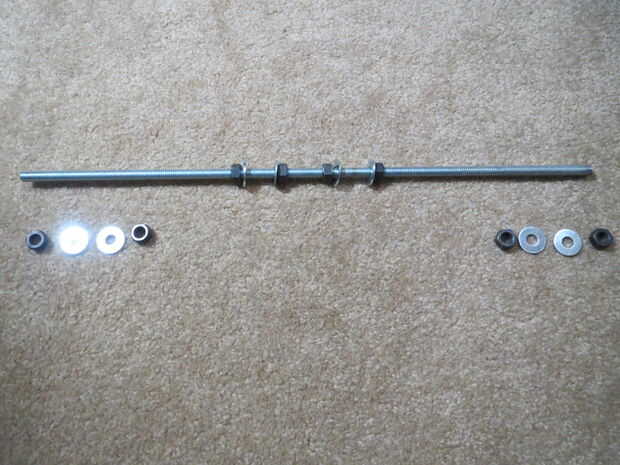

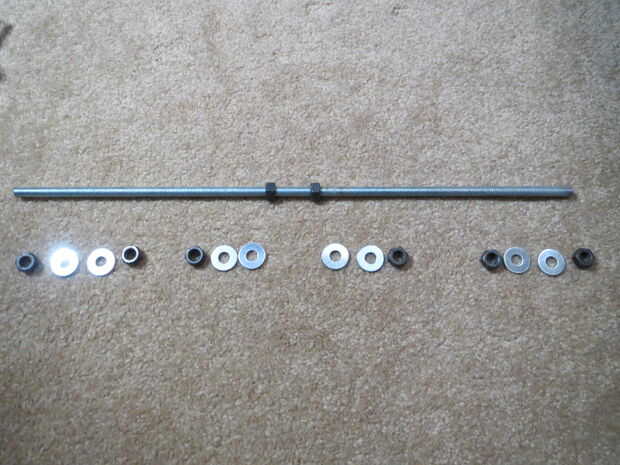

1. igualar las posiciones hexagonal M8 Tuerca y arandelas de cada varilla roscada se muestra en la guía ilustrada

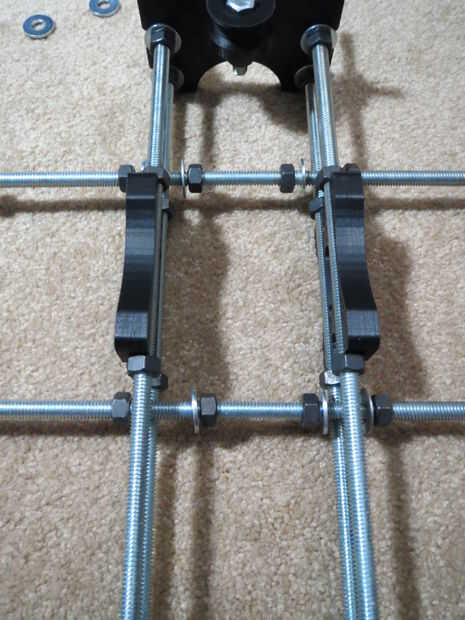

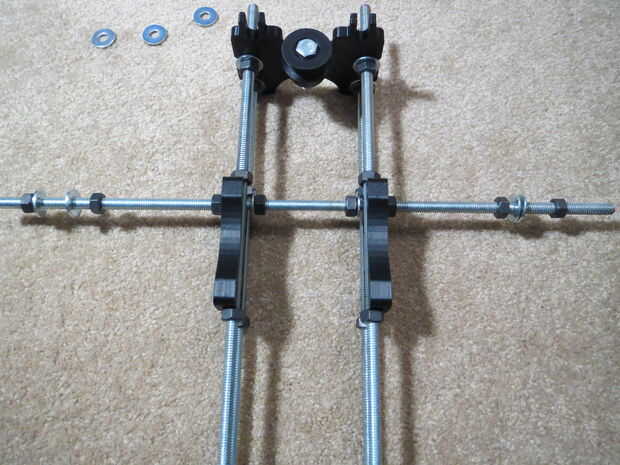

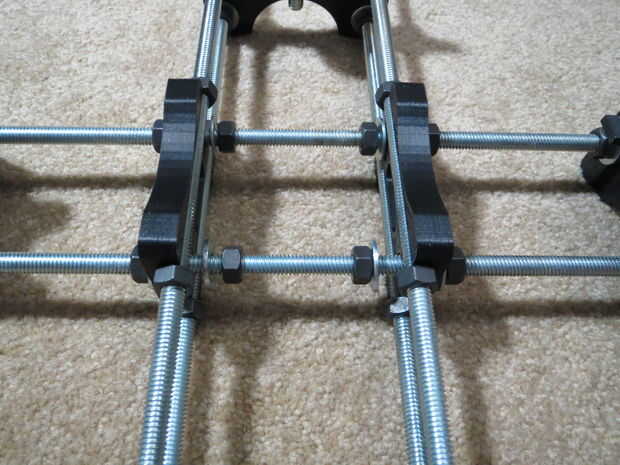

2. Inserte que ambos montados roscado barra entre el pórtico Y, ponga la abrazadera de marco

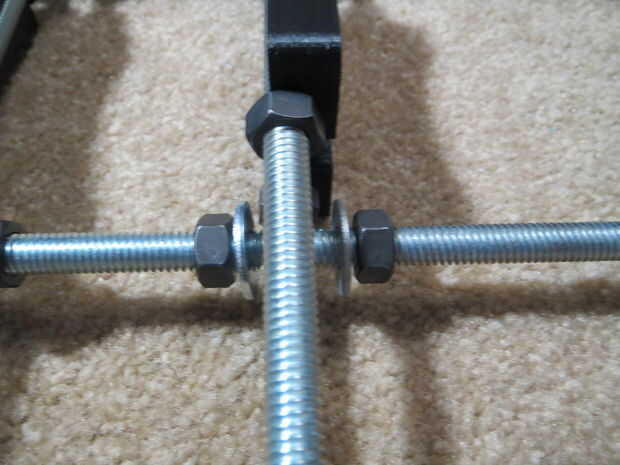

3. a partir de la primera varilla roscada montada más cercana a la intermedia Y final, mano apretar las tuercas a la abrazadera de marco, consulte la guía ilustrada.

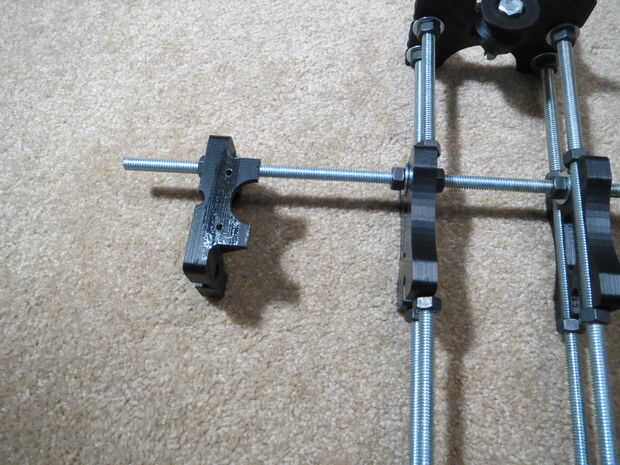

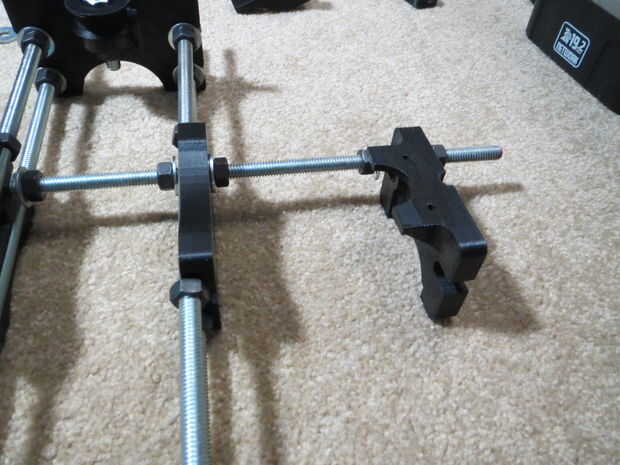

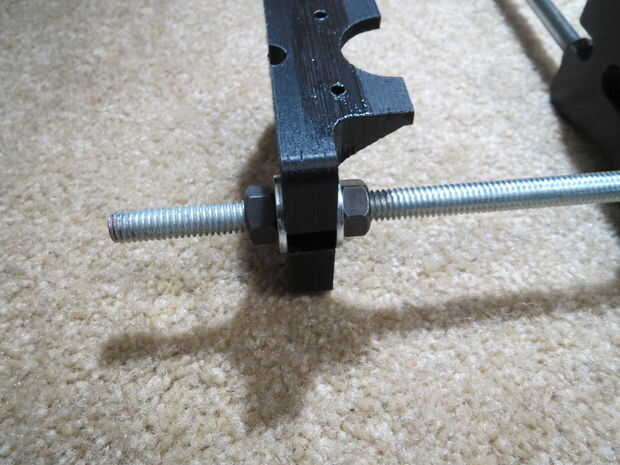

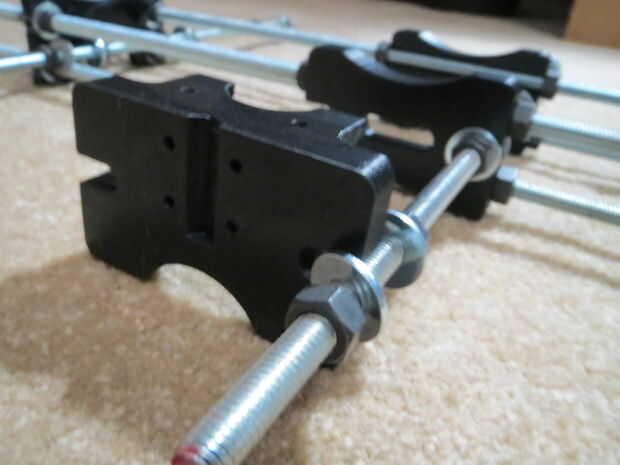

4. Inserte el alojamiento de Z a cada extremo de la varilla roscada montada

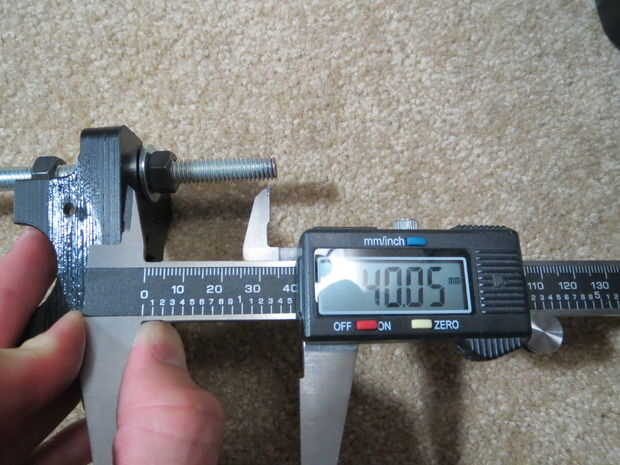

5 para mantener las barras uniformemente espaciados, mide 40mm desde el extremo de las varillas roscadas a la base de la caja Z

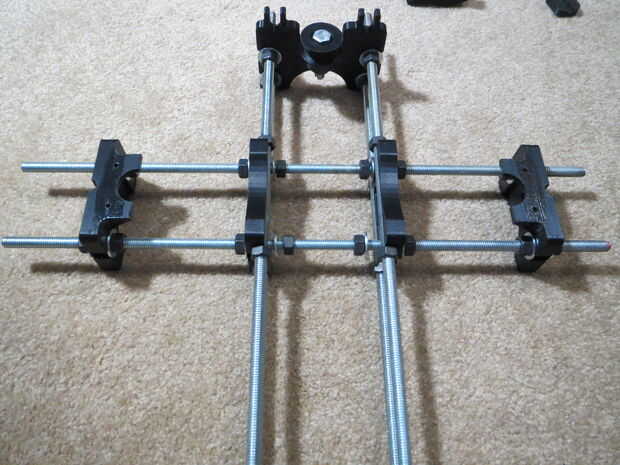

6. Inserte y apriete a mano el segundo montado roscado a cajas de la abrazadera de marco y Z

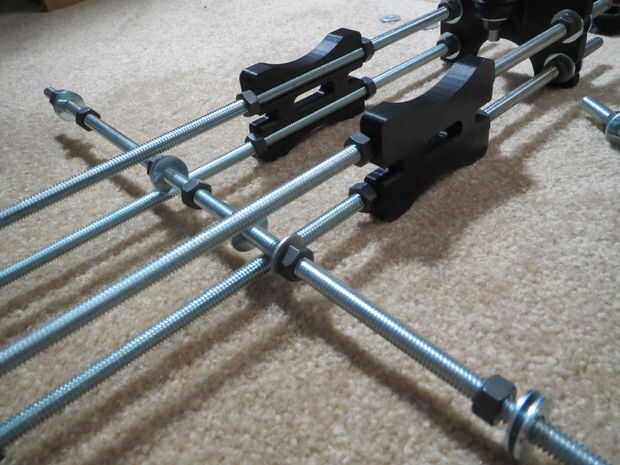

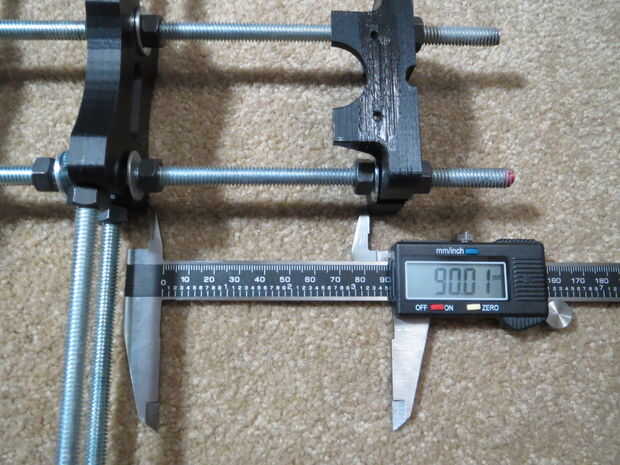

7. Ajuste la distancia de 90mm (3,50 pulgadas) entre la pared lateral de la abrazadera de marco a la cara frontal de la caja Z. Mida desde la parte superior e inferior de las piezas para hacer el rodillo final de Y perpendicular.
8. Apriete las tuercas con los alicates
NOTAS
-Configuración de dimensiones de la Base del marco haciendo referencia al dibujo
-Utilizar la pinza digital para medir la distancia
-Consulte la guía ilustrada a visual la Asamblea
