3DPrintMi - guía de montaje (23 / 32 paso)

Paso 23: Asamblea - soporte de barra Z

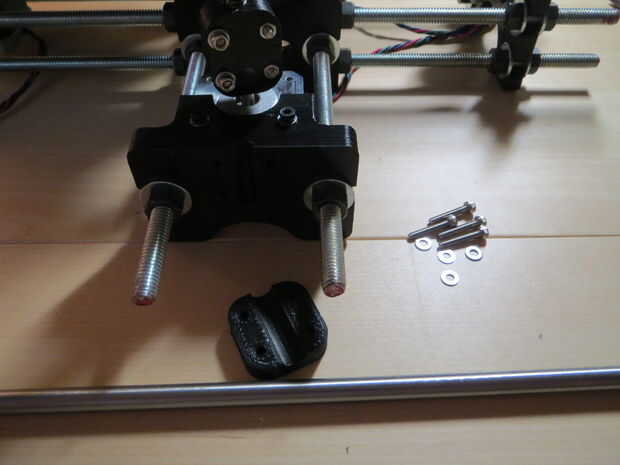

Materiales
2 - Z barra tirante
2 - varilla de perforación de 8 mm x 450 mm
8 - zócalo M3 x 18mm
8 - arandela M3

Procedimiento

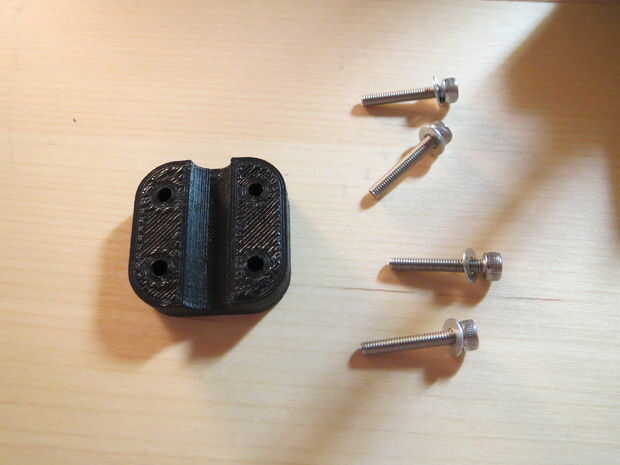

1. Inserte las arandelas M3 para cada socket M3 x 18mm

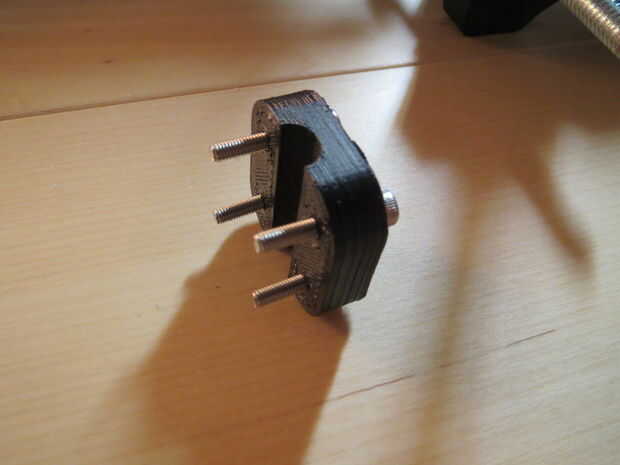

2. Enchufe el conector de M3 x 18 mm con arandelas a la abrazadera de barra Z

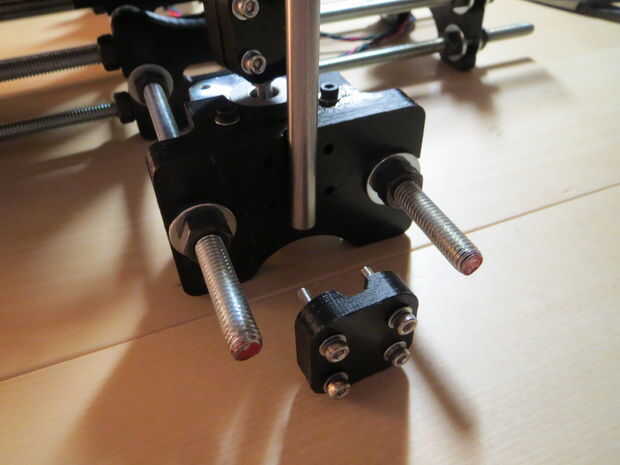

3. Instale la barra de taladro de 8 mm x 450 mm en la vivienda de Z

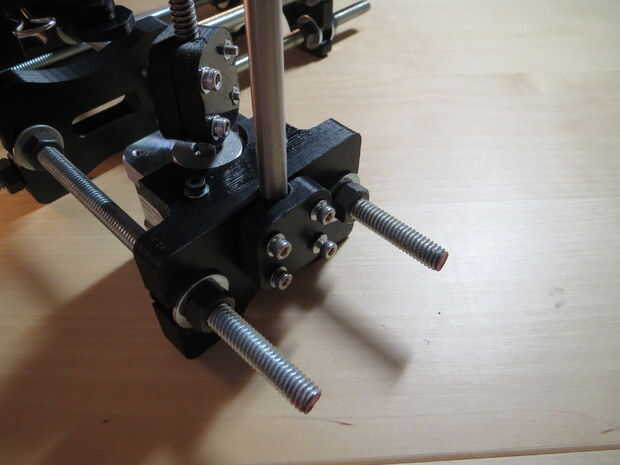

4. Instale y apriete la abrazadera de la barra de Z en Z vivienda

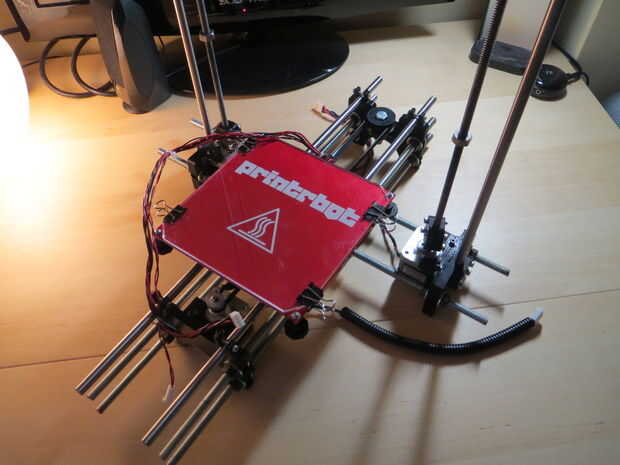

5. hacer por ambos lados

NOTAS
-Seguir la guía ilustrada de referencia
