Paso 24: Asamblea - líder de tornillo
Materiales

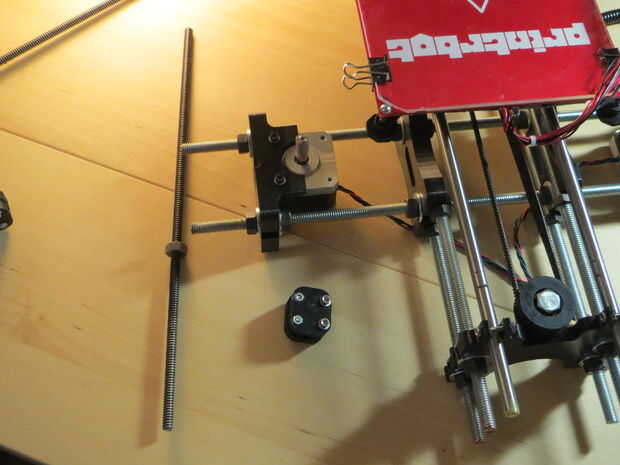

2 - montar el acoplamiento de Z
2 - varilla roscada M8 x 300mm (roscado barra de 5/16 "x 12")
2 - tuerca hexagonal M8 (5/16 tuerca hexagonal)
Procedimiento

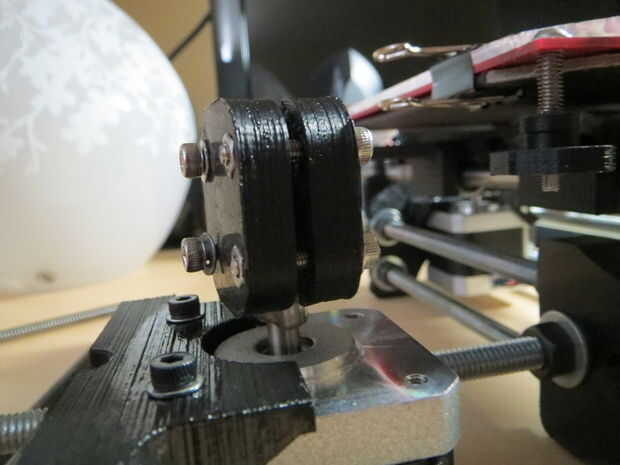

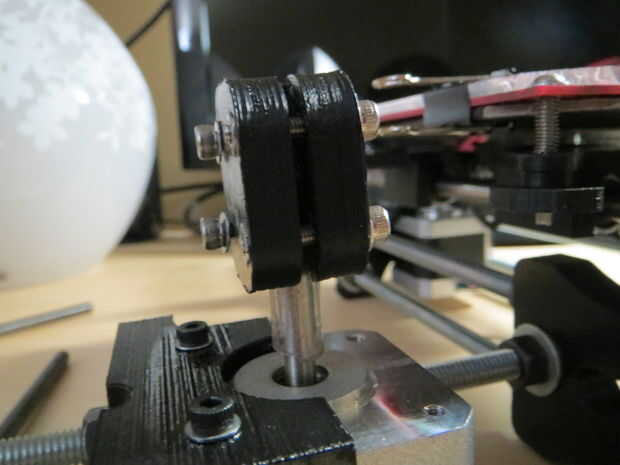

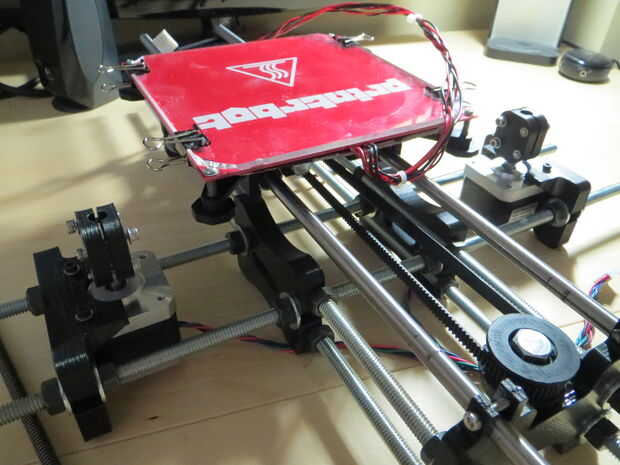

1. Inserte había montado Z de acoplamiento con el orificio grande de diámetro en el eje de los motores Nema17 Z.

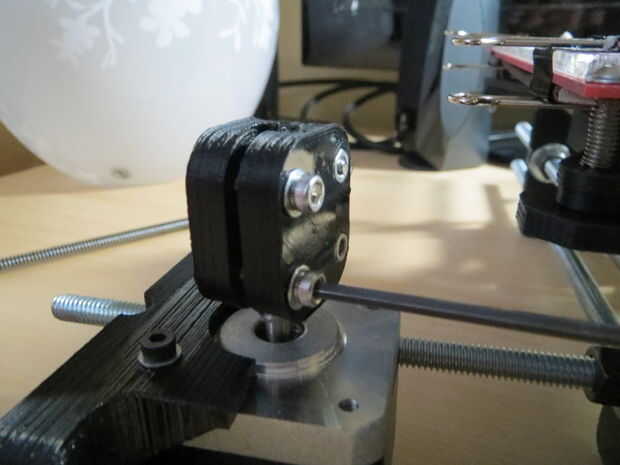

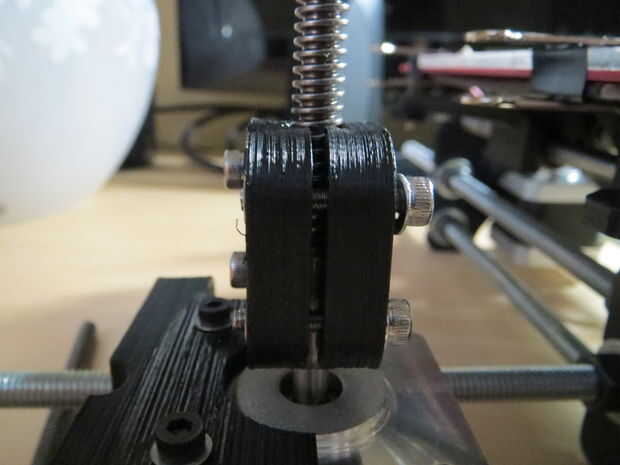

2. Asegúrese de que el acoplamiento de Z se lava con el agujero de diámetro más pequeño y apriete la parte inferior de los zócalos de M3, pero no completamente. Dejar cierta holgura para permitir el acoplamiento de Z para moverse.
3. Instale hexagonal M8 Tuerca a cada uno de la M8 varilla roscada sobre

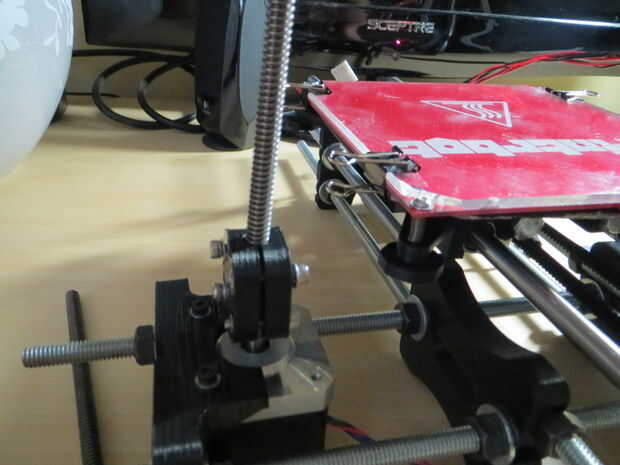

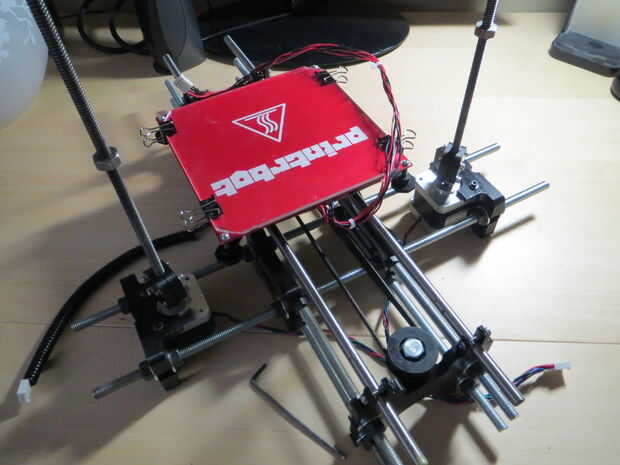

4. Insertar varilla roscada M8 x 300 mm en la parte superior de la Z de acoplamiento, ajuste las mejores tomas de M3.
NOTAS
-Acoplamiento Z alrededor del tubo de vinilo debe tener cierto grado de movimiento para evitar restringir demasiado el eje plomo
-1/4"-16 acme varillas son reemplazo directo para M8 (5/16")
-Varillas roscadas M6 para tornillos requiere un acoplamiento de Z diseñado para aceptar 6mm y un M8 al adaptador de la tuerca M6
