Paso 25: Asamblea - X pórtico
Materiales
1 - montado X terminar loca
1 - montado X Motor extremo
2 - varilla de perforación de 8mm x 450mm
3 - LM8UU
Procedimiento

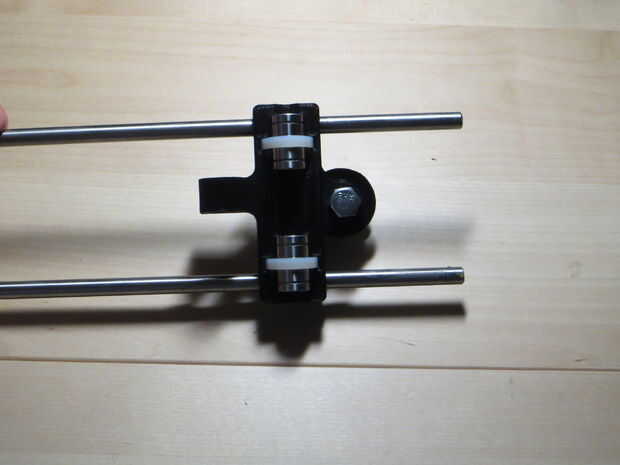

1. Inserte ambos barra de taladro de 8mm x 450 mm la X final intermedia, asegúrese de que es la polea de correa en el exterior como se muestra en la imagen

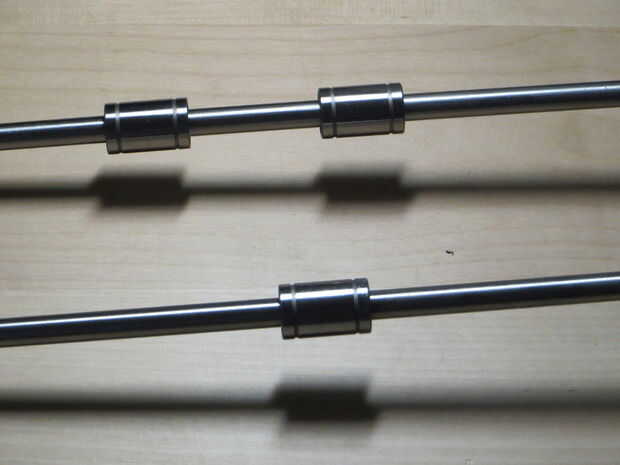

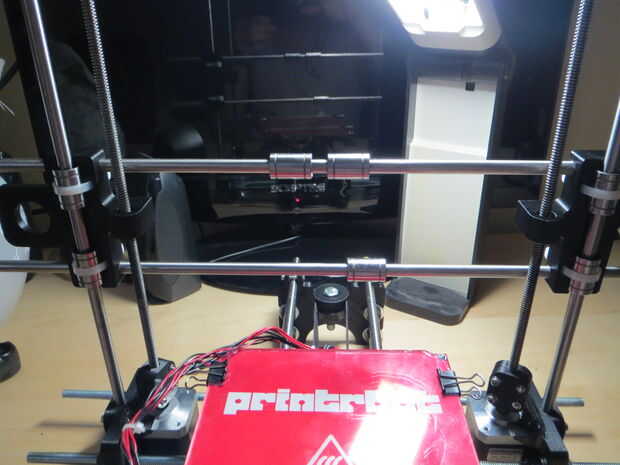

2. Inserte 2 LM8UU en la barra de taladro superior y 1 LM8UU en la parte inferior
3 Inserte el Motor X del extremo en el otro extremo de las barras de taladro de 8mm

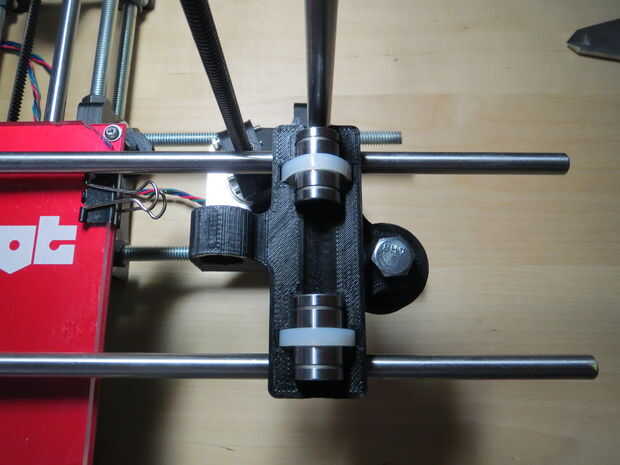

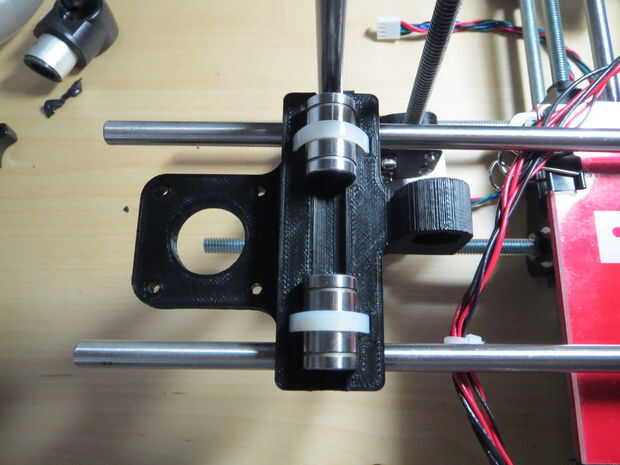

4. ajustar los cojinetes de LM8UU en los extremos de X con el eje Z barra de taladro

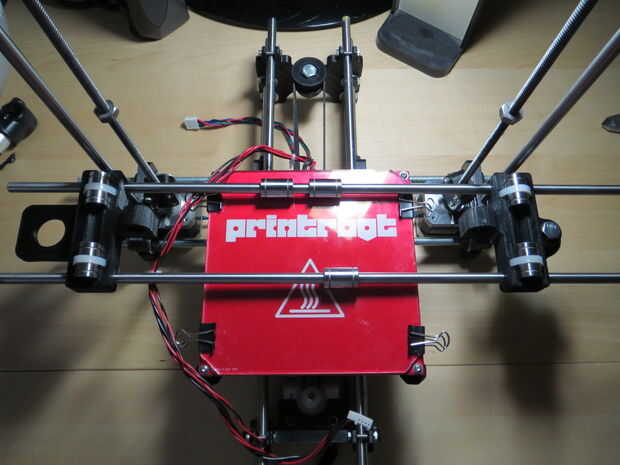

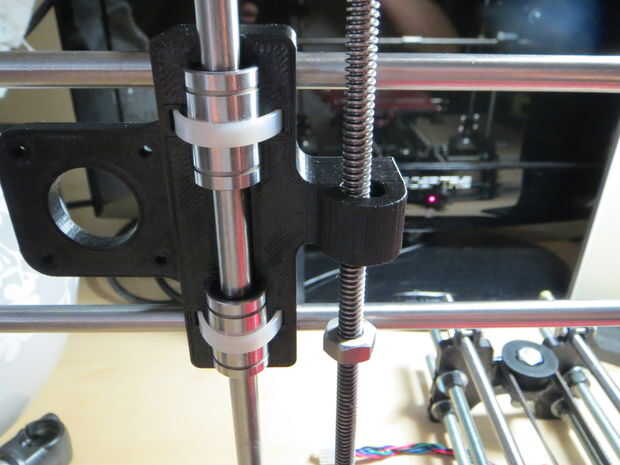

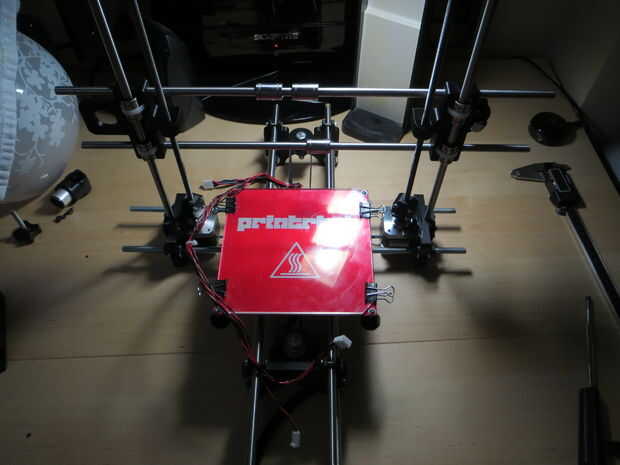

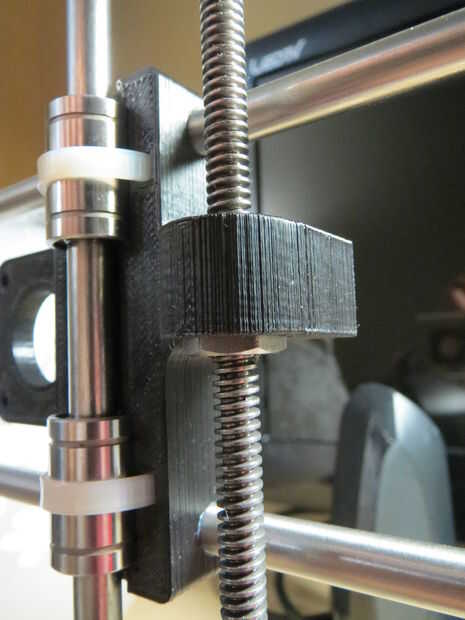

5. caída del pórtico de X en la barra de taladro de eje de Z, asegúrese de que el tornillo pasa a través de la cubierta de la tuerca de Z

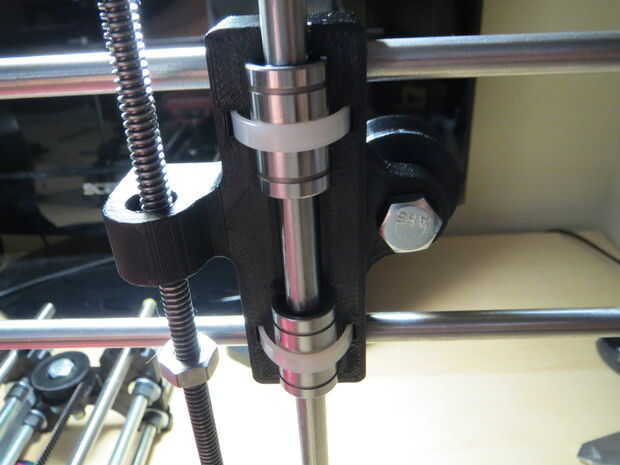

6. Empuje la tuerca hexagonal instalada en el tornillo hasta que asienten completamente dentro de la cubierta de la tuerca
