3DPrintMi - guía de montaje (27 / 32 paso)

Paso 27: Montaje - Montaje de extrusora

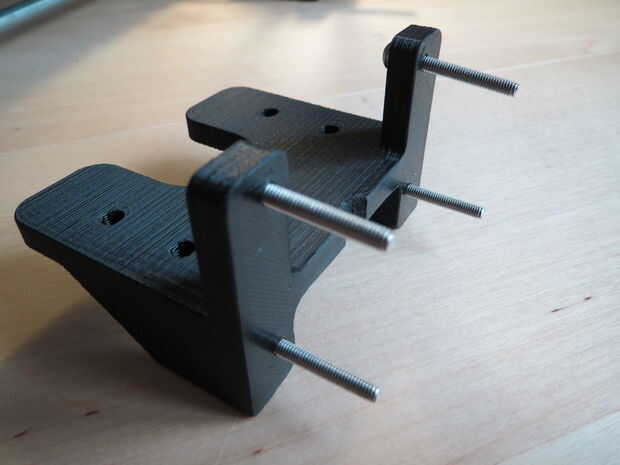

Programa de instalación extrusora estilo MBE

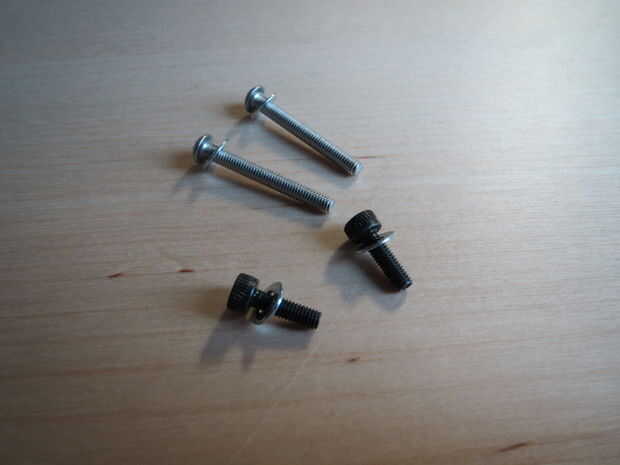

1 - montaje extrusora
2 - toma M3 x 25mm
2 - toma M3 x 10mm
4 - Arandela M3

Procedimiento

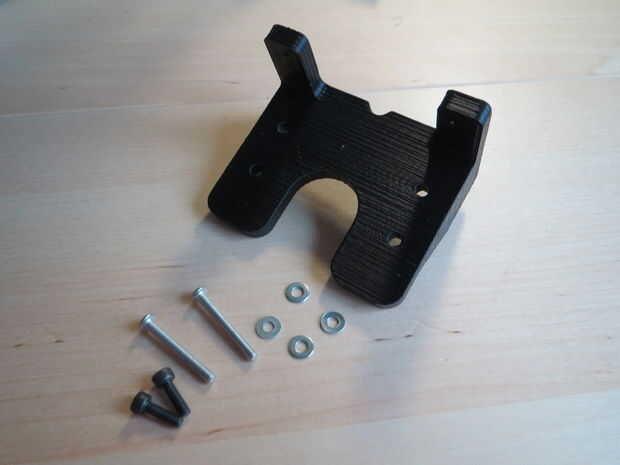

1. Inserte la arandela M3 M3 tomas

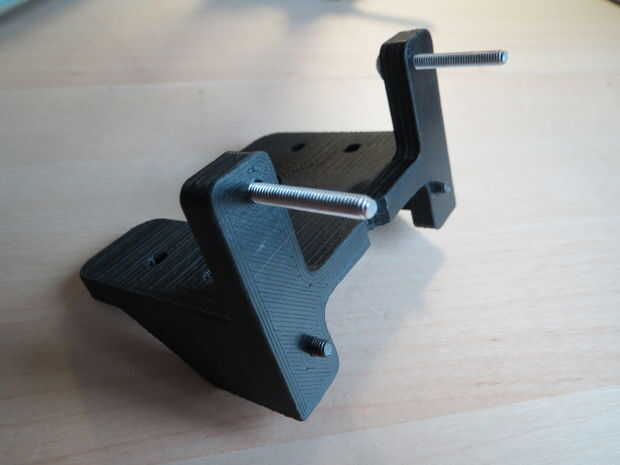

2. Inserte dos M3 socket x 25 mm en la parte superior y dos M3 socket x 10 mm en la parte inferior de la extrusora

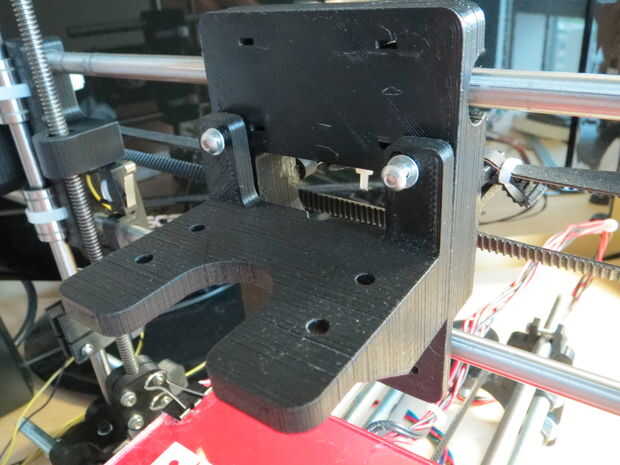

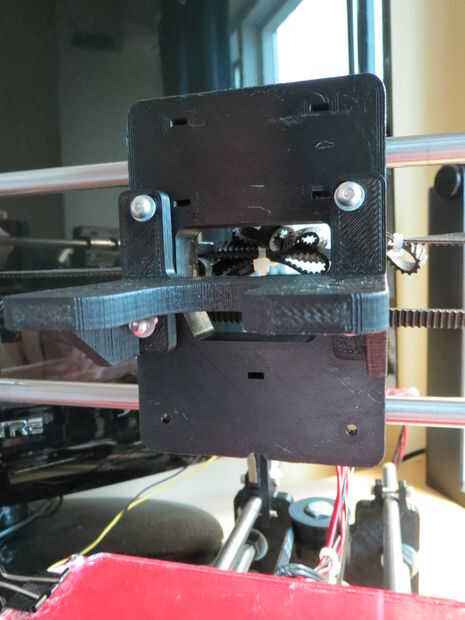

3. Instale el soporte de la extrusora en la parte inferior del carro X, consulte la guía ilustrada
--------------------------------------------------------

Configuración de la extrusora de Wade

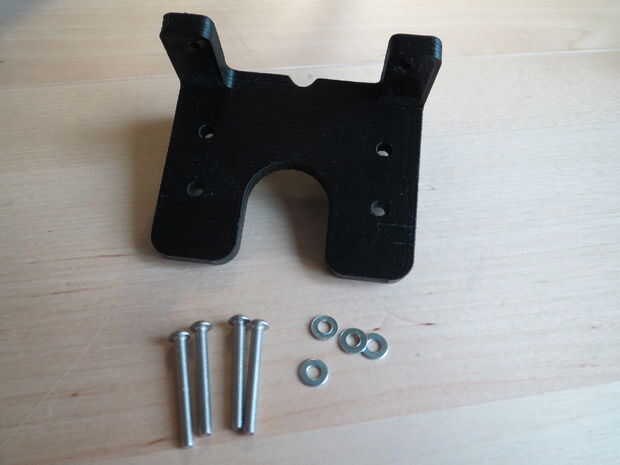

1 - montaje extrusora
4 - toma M3 x 25mm
4 - Arandela M3

Procedimiento

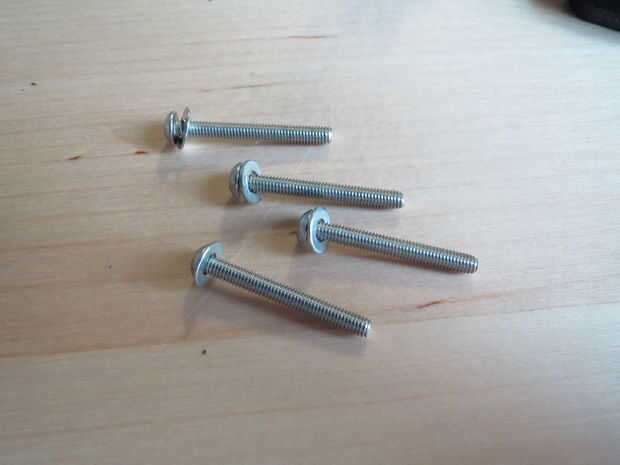

1. Inserte la arandela M3 M3 tomas
2. Inserte cuatro M3 socket x 25 mm en el Monte de la extrusora

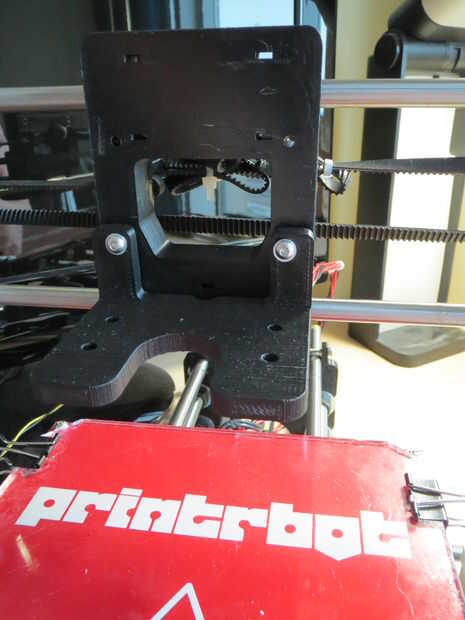

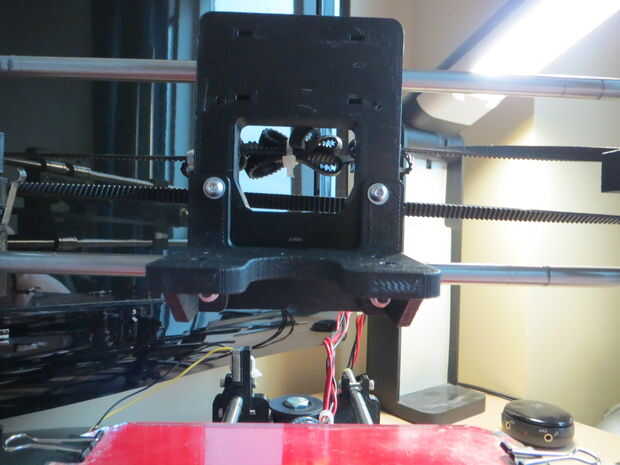

3. Instale el soporte de la extrusora en la parte superior del carro X, consulte la guía ilustrada
