3DPrintMi - guía de montaje (30 / 32 paso)

Paso 30: Asamblea - X & Y tope

Materiales

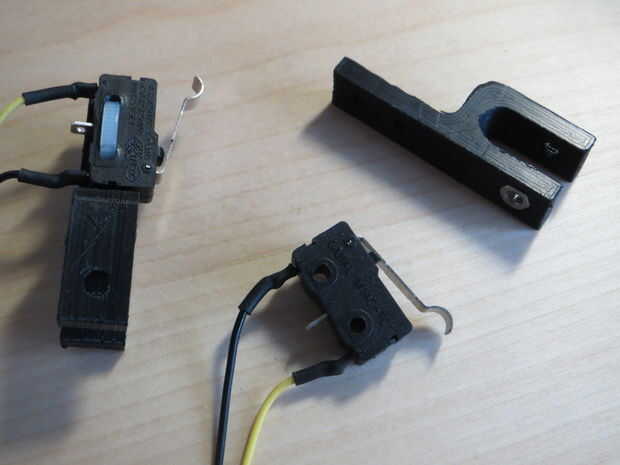

2 - tope montado
2 - tope mecánico premontado
2 - amarra
2 - toma M3 x 18mm

Procedimiento

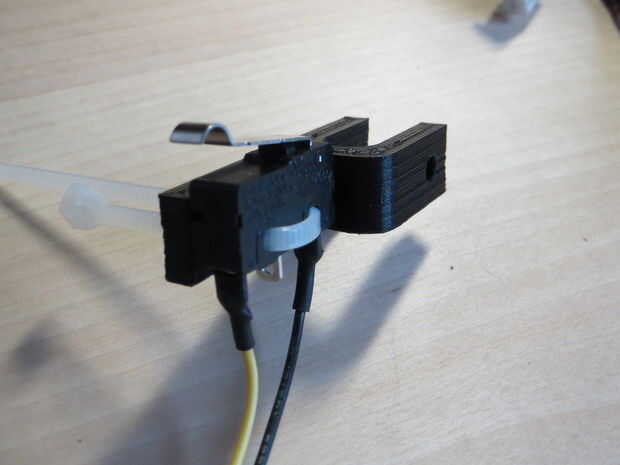

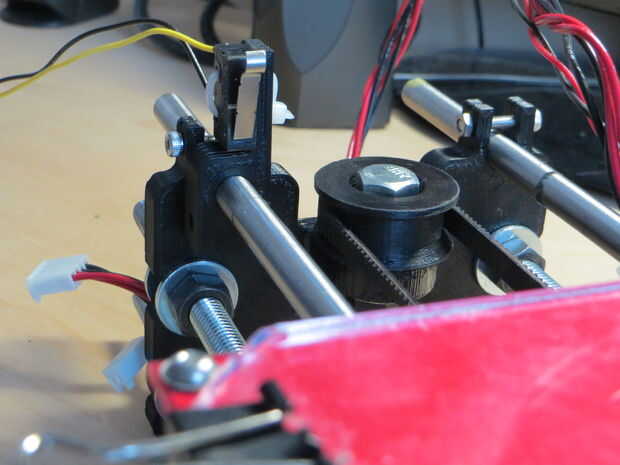

1. zip atar cada tope mecánico a tope impresa, consulte la guía ilustrada para el posicionamiento

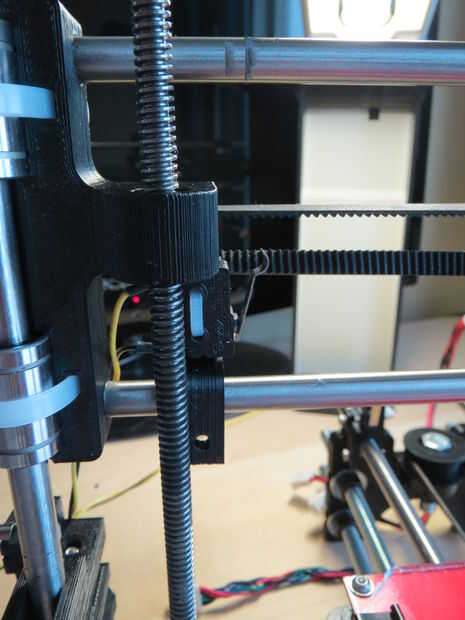

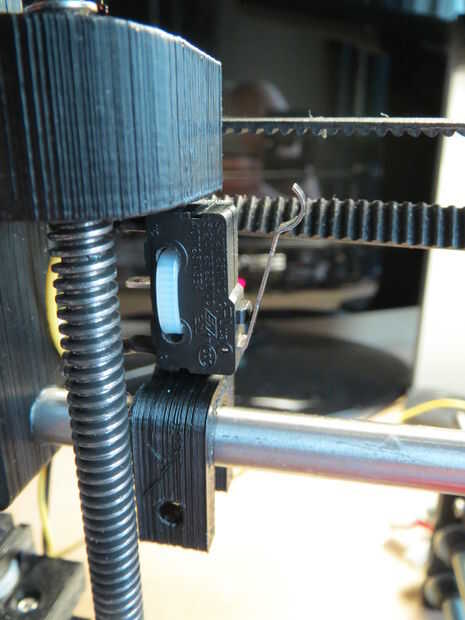

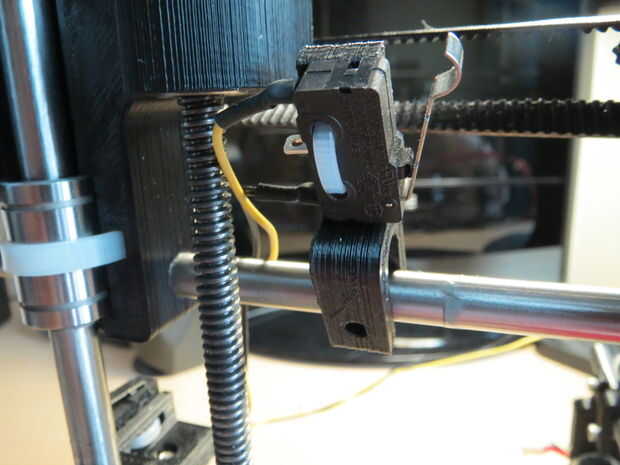

2. Monte el primer tope a la varilla de perforación más cercana a la intermedia Y de fin, apriete con zócalo M3 x 18mm

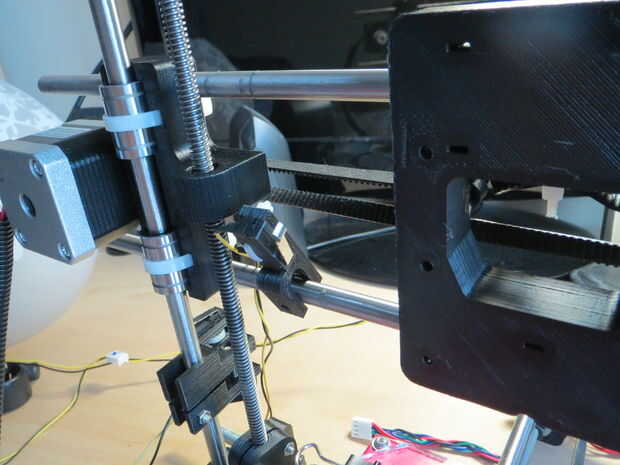

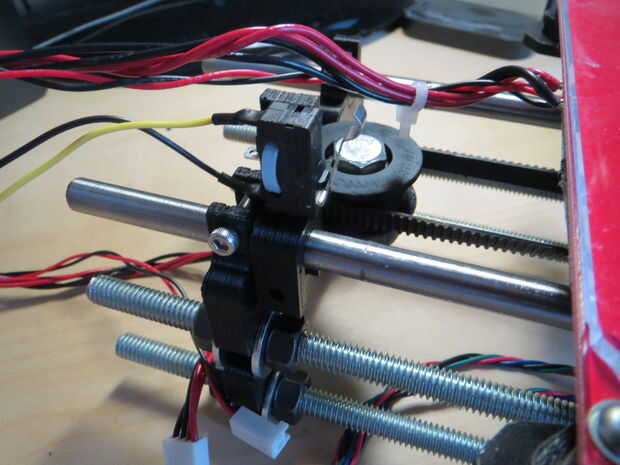

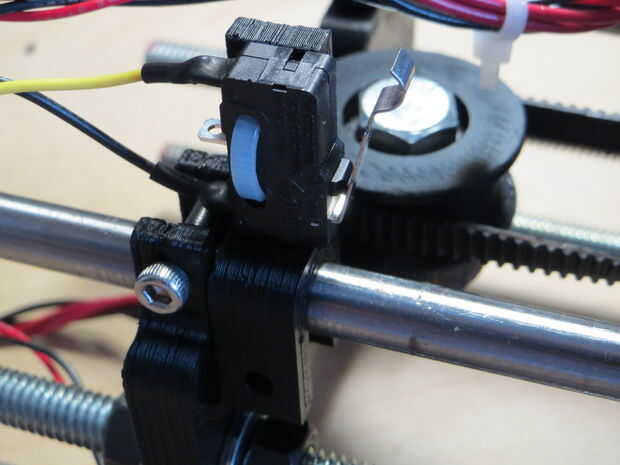

3. Monte el segundo tope para la varilla de perforación más cercana a la X final del Motor, apriete con zócalo M3 x 18mm
