Paso 3: Sé que imprimió piezas

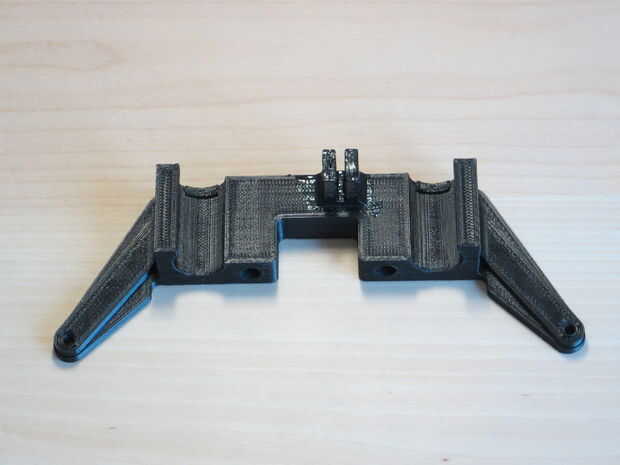

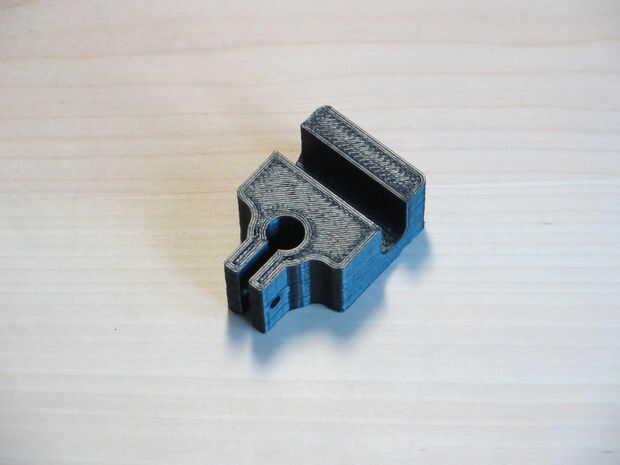

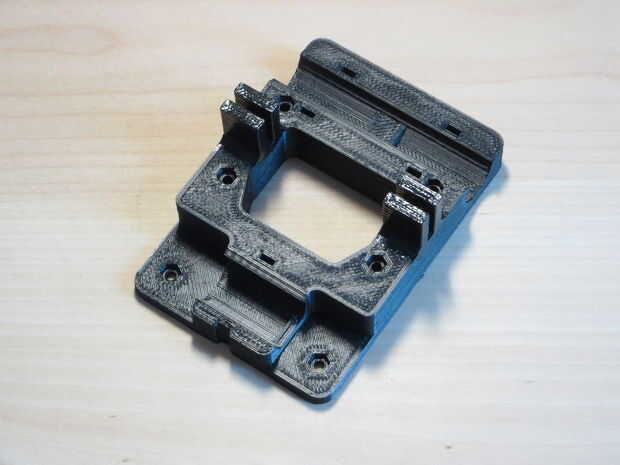

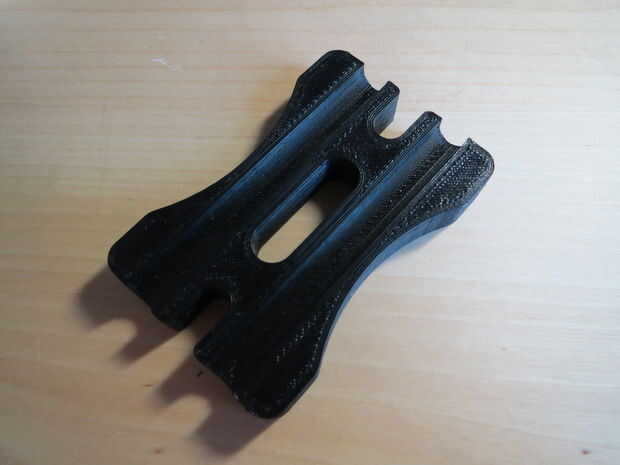

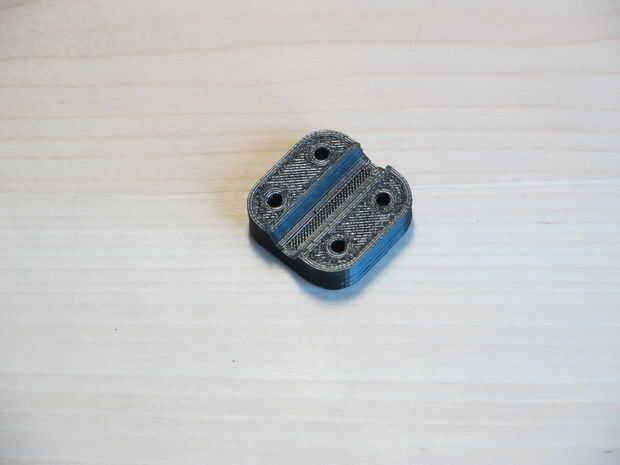

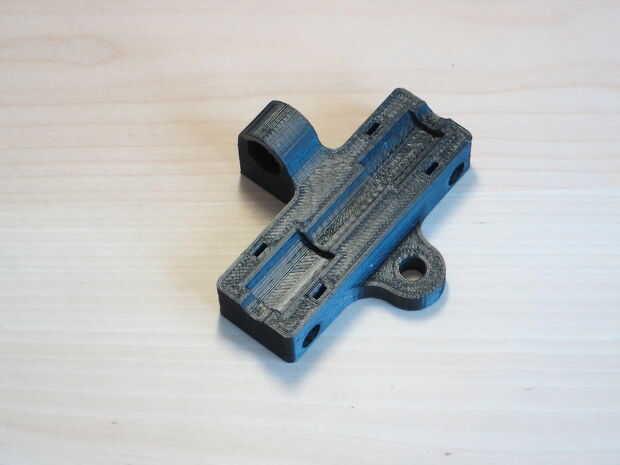

Estas son las partes que componen la impresora. Están listos para ser descargado e impreso en cualquier impresora 3d que tiene un área de construcción de al menos 152 mm x 152 mm (6 "x 6")

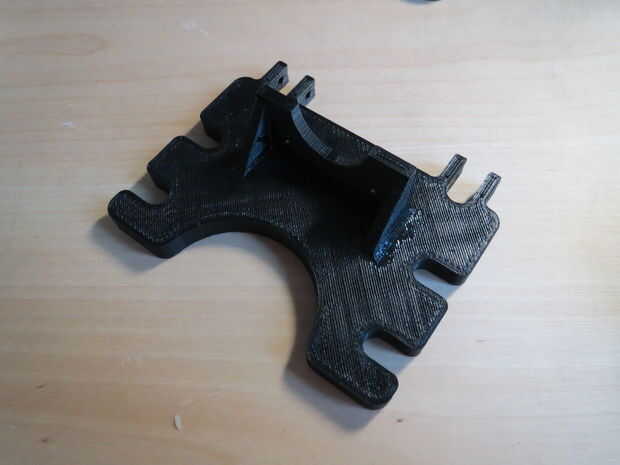

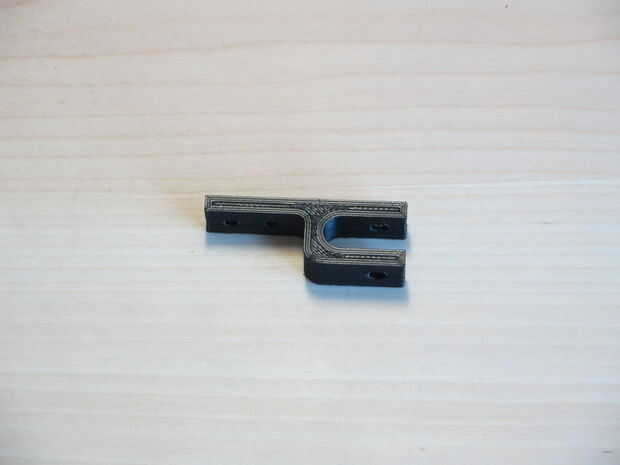

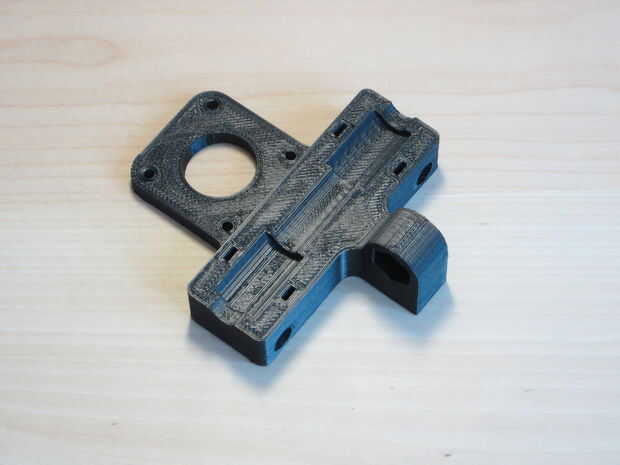

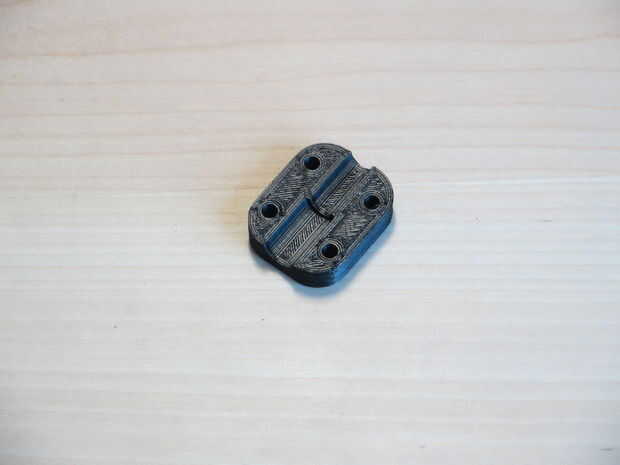

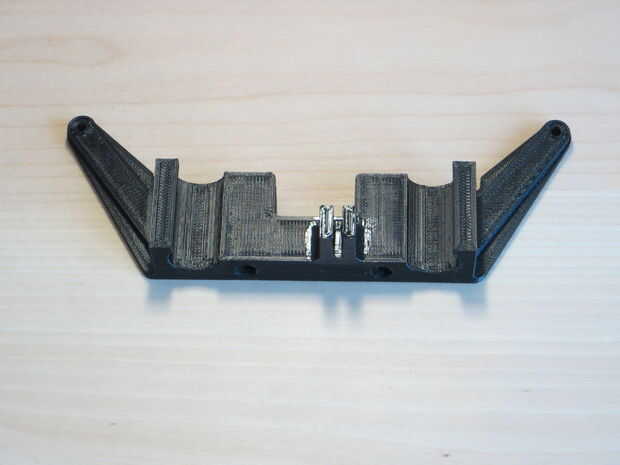

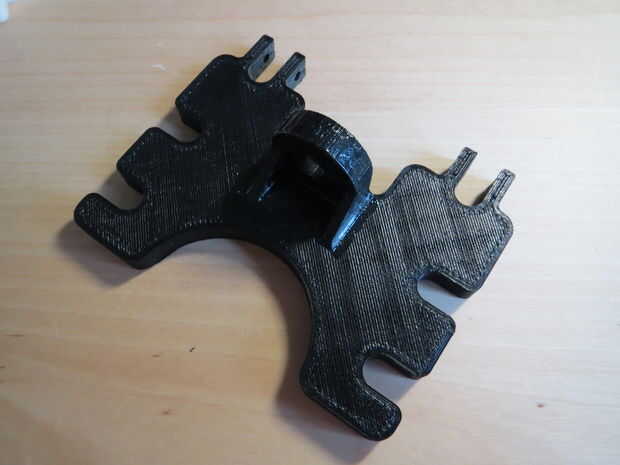

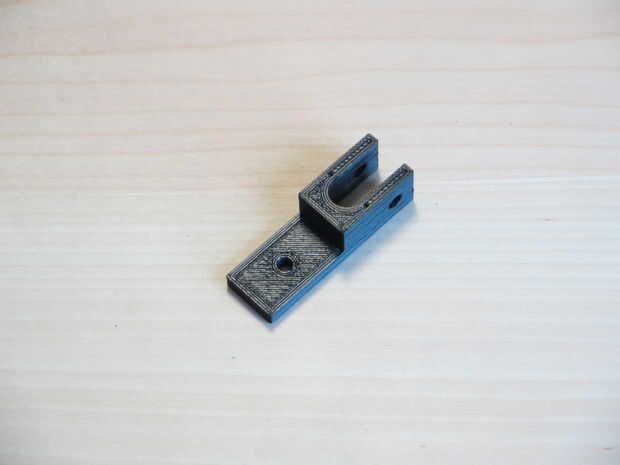

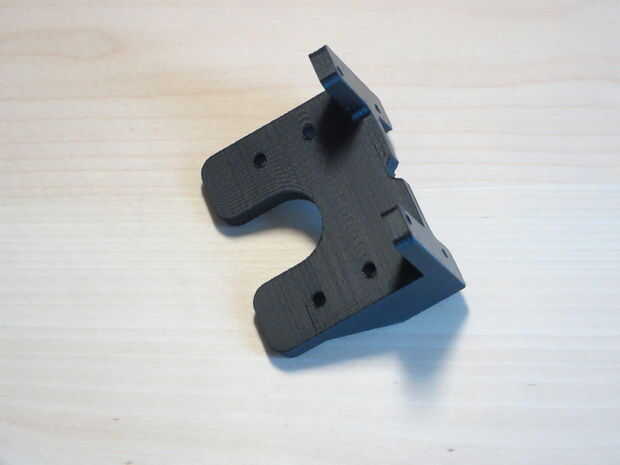

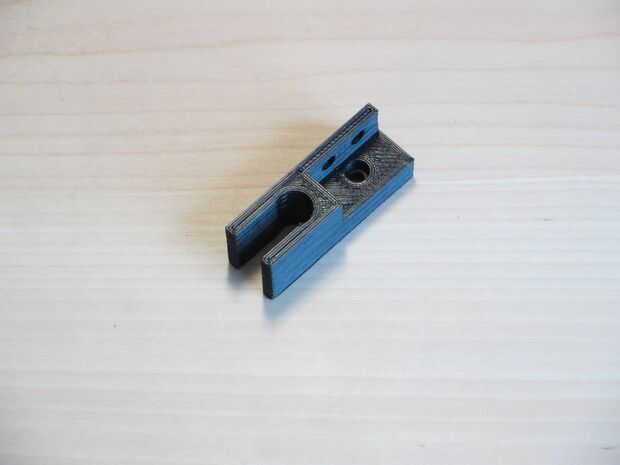

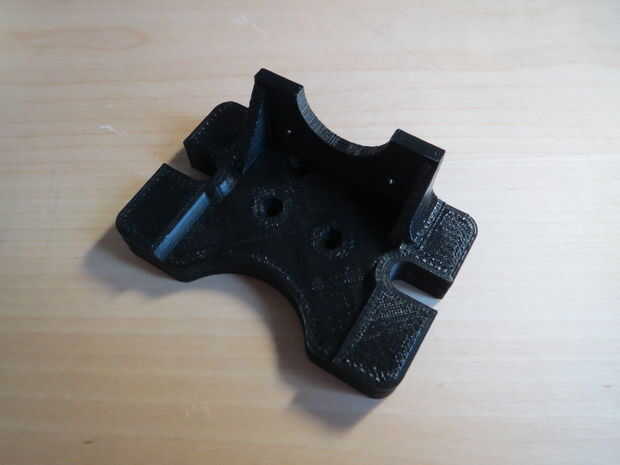

Las piezas de la impreso son las siguientes:
El artículo núm. | CANT. | NOMBRE de la pieza
1 Motor Y final 1
2 1 Y terminar loca
3 Carriage_A Y 1
4 Carriage_B Y 1
5 1 x Motor extremo
6 1 X final intermedia
7 1 X carro
8 1 montaje de extrusora
9 2 marco apoyo
10 1 Z tope - caja de mando
11 1 tope de Z - vivienda tope
12 vivienda Z 2
13 2 abrazadera de barra Z
14 4 acoplamiento de Z
15 estabilizador superior 2 Z
16 Monte de tope 2

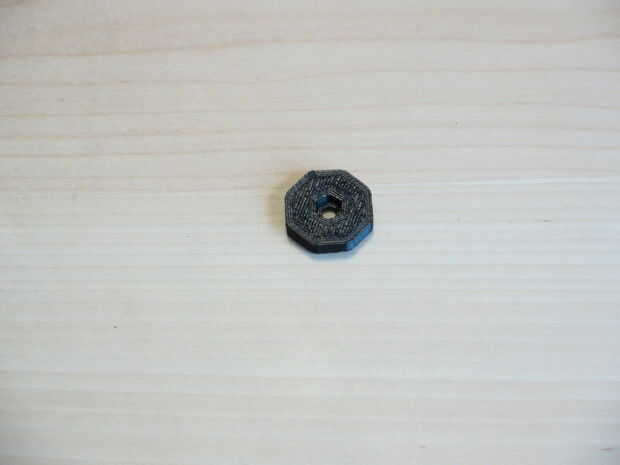

17 5 perilla

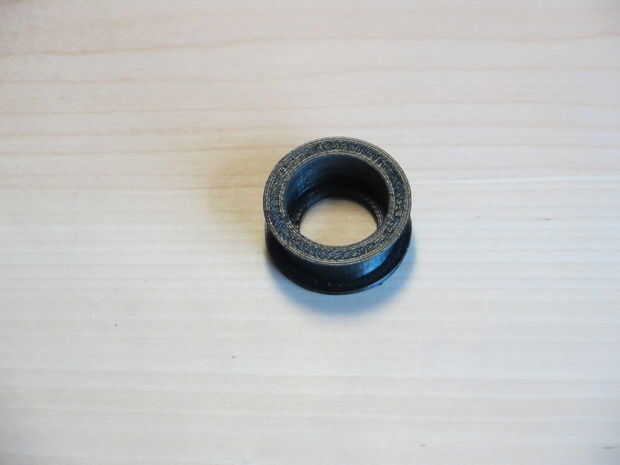

18 2 608 polea de la correa
Actualización 09/06/13
Una pequeña nota para reprappers que planea imprimir esto. Si está utilizando una cama de impresión 152 mm x 152 mm, el carro Y A y B puede ser un desafío para imprimir sólo si no están utilizando el área de impresión. Se le debe calibrar área de impresión y orientar la pieza en una diagonal.
Si eres plan sobre el uso de la extrusora de QU-BD MBE, el montaje de la extrusora debe imprimirse en ABS, no PLA. La separación de la hotend en el montaje de la extrusora es más bien estrecha y podría derretir el PLA. Debe estar bien utiliza Jhead estilo hotend.
