Paso 2: El circuito

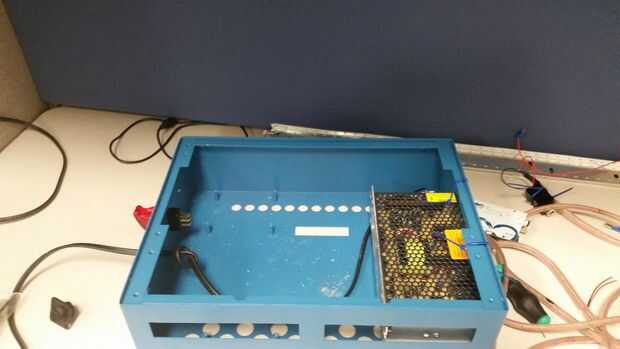

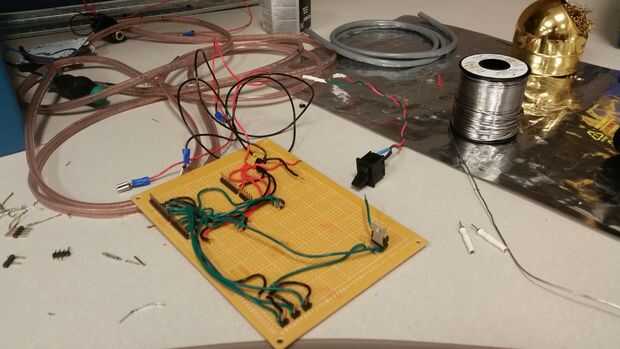

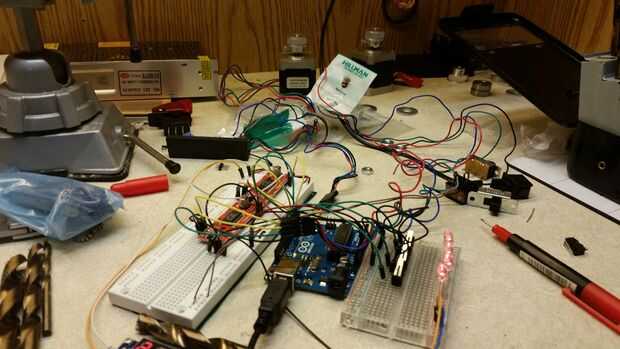

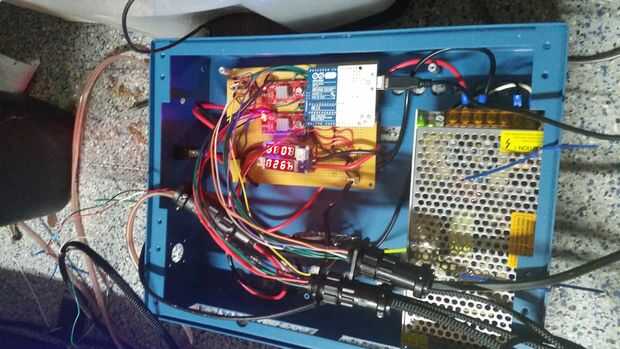

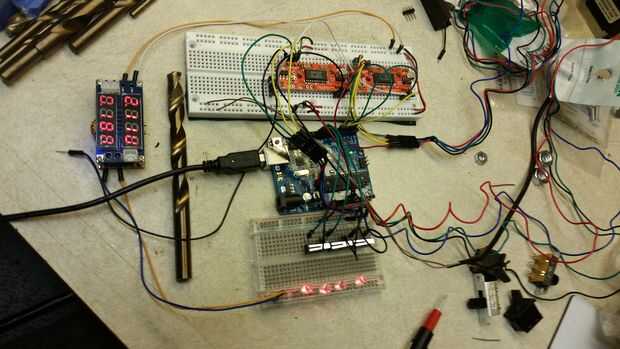

El circuito es bastante recto hacia adelante si se sigue el diagrama de arriba. Hay sin embargo algunos detalles técnicos que usted necesita pagar mucha atención también:
- Los motores paso a paso: Usted puede notar que dos de lo paso a paso motores están a cargo de un conductor. Después de ensayo y error (y sugerencias de otras estructuras) necesita de hecho necesita dos motores paso a paso por uno de los ejes (dos motores paso a paso de un conductor). Esto es así un lado del eje de la zaga no el otro. Los dos motores paso a paso combinado se conectan exactamente que igual con uno de los pasos dos motores bobinas invertidas. Esto es para que un motor paso a paso funciona en inverso a la otra, causando tanto tirar de la correa en la misma dirección.

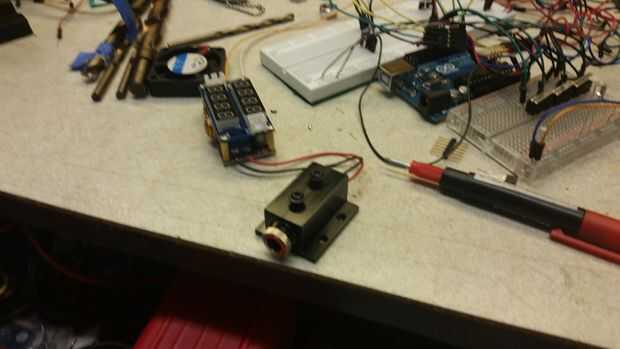

- Energía del laser: Cuando el DC-DC de ajuste hacia abajo de fuente Asegúrese de que no exceda las especificaciones de su láser, esto fríe tu laser y tendrás que adquirir otro. El láser que estoy usando es clasificado para 5V y hasta aproximadamente 2.4A. Por lo tanto tengo la corriente limitada a la tensión justo debajo de 5V y 2A.
- MOSFET nivel lógica: El MOSFET en este circuito es muy importante, el poder del diodo se enciende y apaga. Un MOSFET de nivel lógica apaga completamente encendido o completamente cuando se aplica corriente muy baja a la puerta, esto es perfecto para controlar con un Arduino porque Arduino envía una corriente muy baja para lo MOSFET. Si ha intentado utilizar un MOSFET o un transistor, a que el láser no obtendría plenos poderes porque el Arduino no suministra suficiente corriente estándar completamente cerca de la conexión entre el láser y su tierra. En el circuito anterior el MOSFET se coloca entre el láser y la tierra en el paso de DC-DC por suministro.

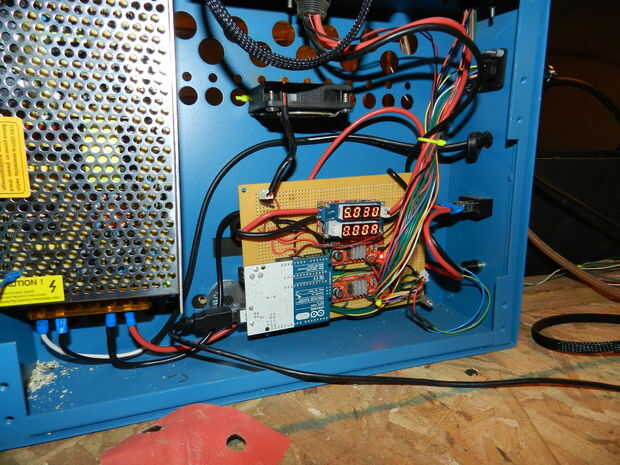

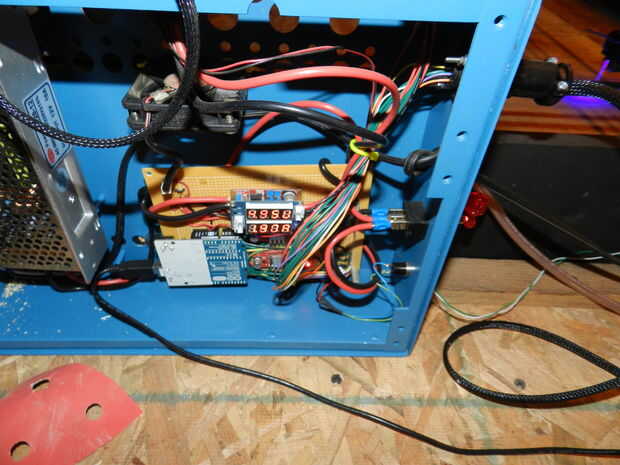

- De enfriamiento: Un gran problema que me topé cuando primero pongo este conjunto fue el sobrecalentamiento del diodo del laser si funcionó por mucho tiempo. El disipador de calor no es suficiente para dispersar el calor del láser, para solucionar este problema he añadido un ventilador de computadora pequeña montado justo al lado del laser. Después de esta adición no he tenido problemas con el calor, incluso cuando se ejecuta por 9 + horas recta. También he añadido un ventilador al lado de los controladores de motor paso a paso porque también producen mucho calor incluso cuando el cortador del laser no funciona, si la potencia es de estos chicos se pondrá muy caliente.
