Paso 3: La Asamblea

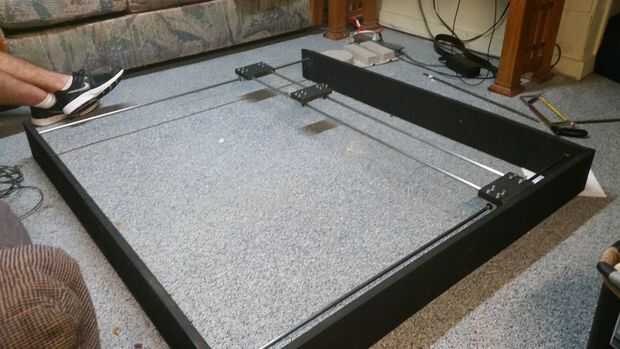

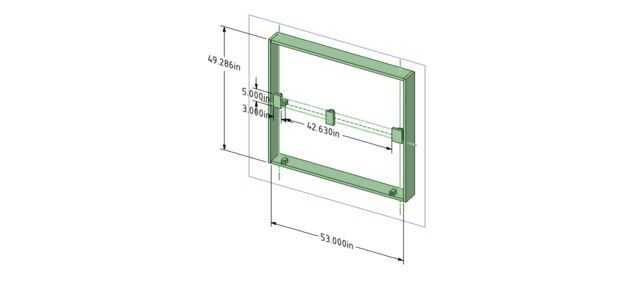

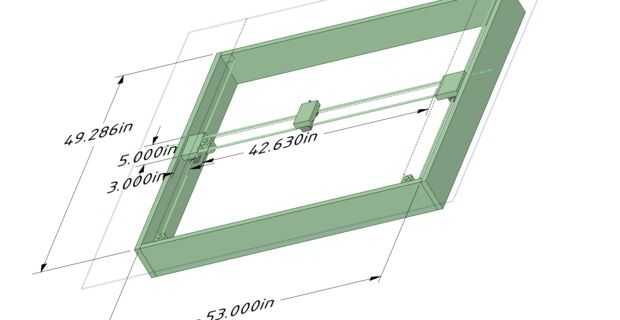

Adjunto he incluido un diseño 3D para el cortador del laser con el fin de mostrar el marco general para el proyecto (creado en DesignSpark mecánica). El diseño es a escala y muestra cómo montar el cortador del laser.

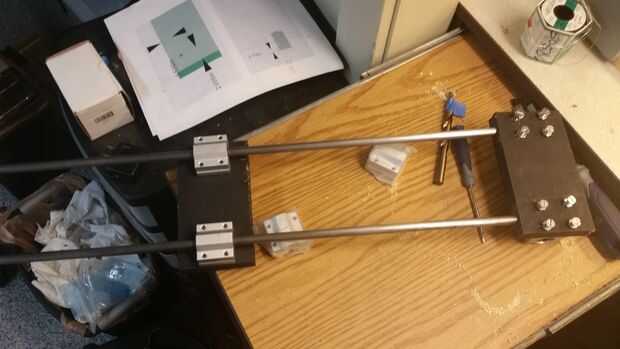

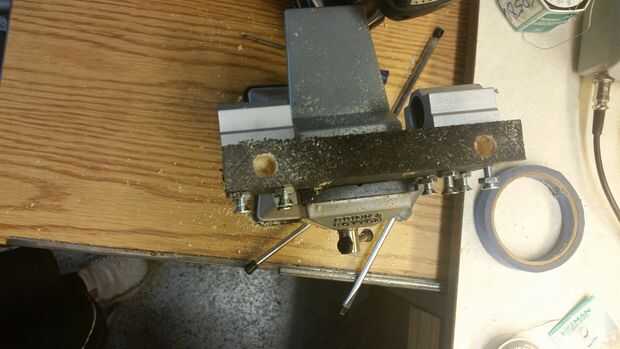

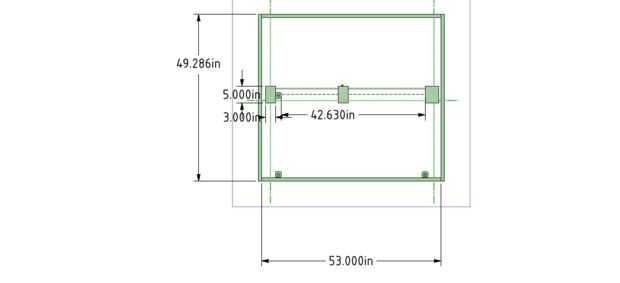

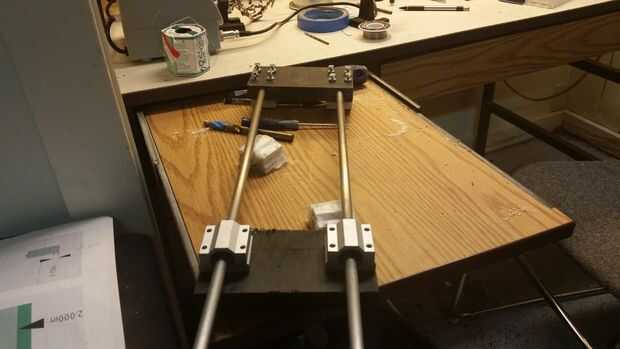

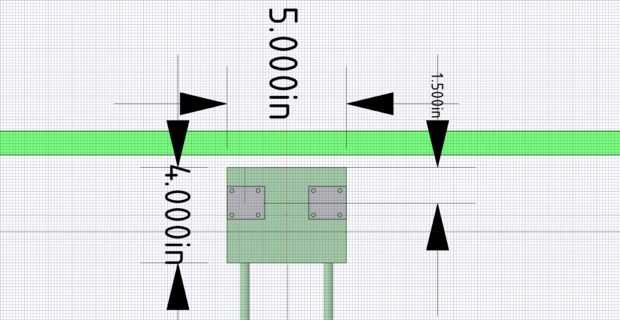

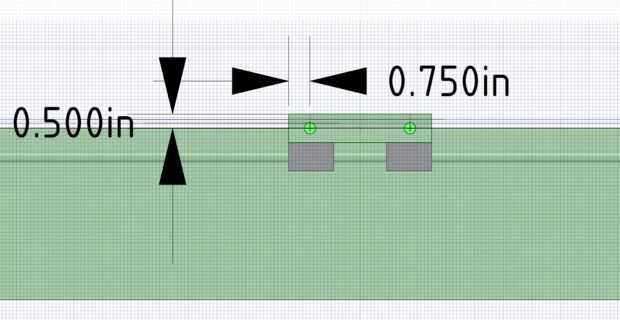

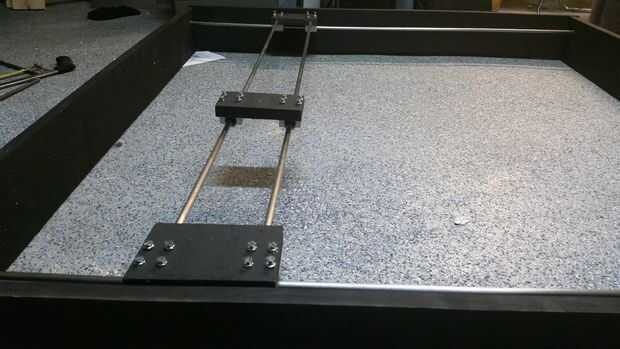

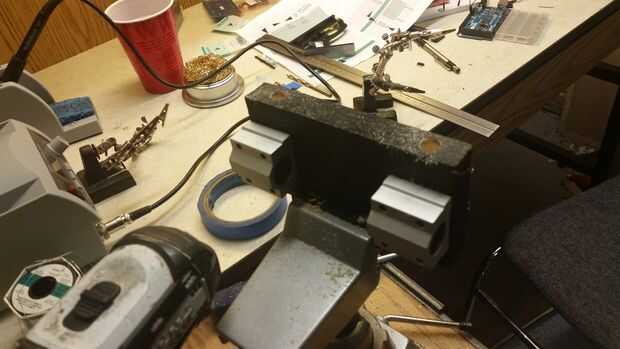

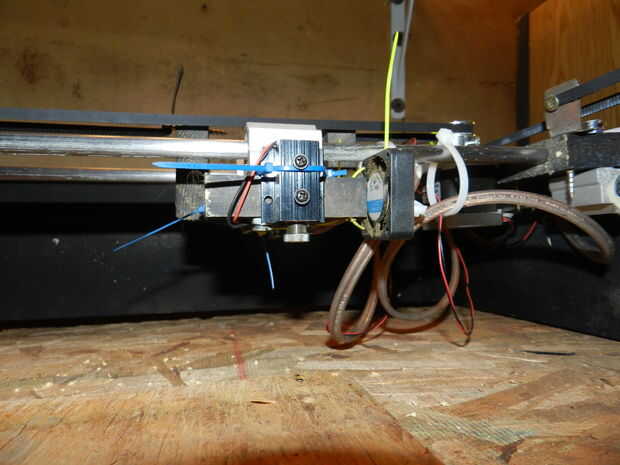

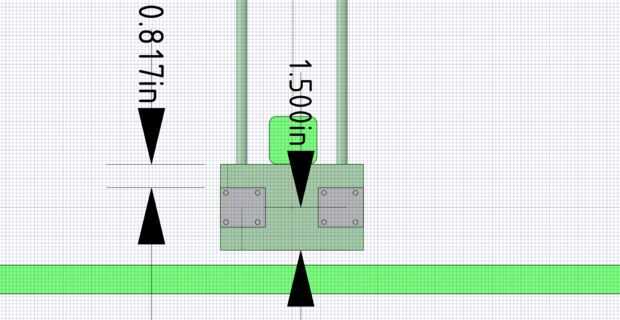

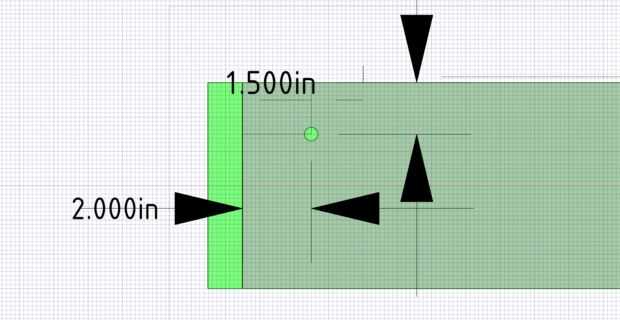

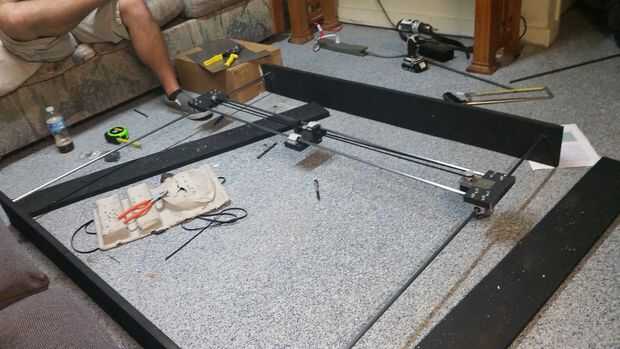

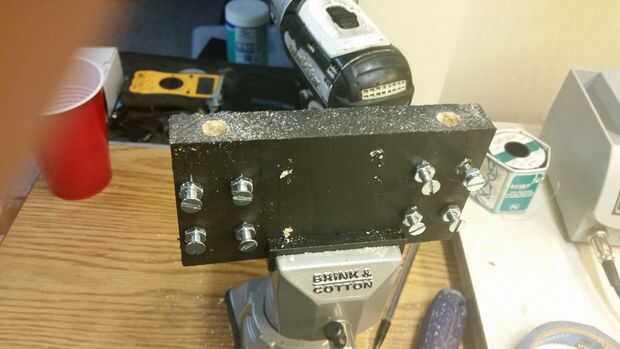

- Las lanzaderas del edificio: Esto incluye el servicio de transporte que tiene el láser (el eje Y en este ejemplo) y las dos lanzaderas que hacen que el eje X. No hay eje de Z se requiere, en lugar de un eje Z (como una impresora 3D) se activará el láser encendido y apagado. En el CAD fotos encima me han dado todas las dimensiones que necesita para poder montar las tres lanzaderas, si tienes alguna duda sobre las dimensiones, consulte el adjunto diseño 3D. Todos los agujeros perforan para que la barra redonda encajar en los tableros laterales o lanzaderas son 1/2 pulgada de profundidad. Asegúrese de que usted perfore previamente todos los orificios de las lanzaderas para evitar el riesgo de la Junta se agrieta.

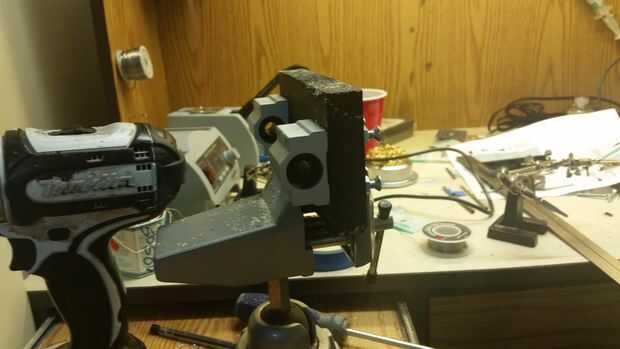

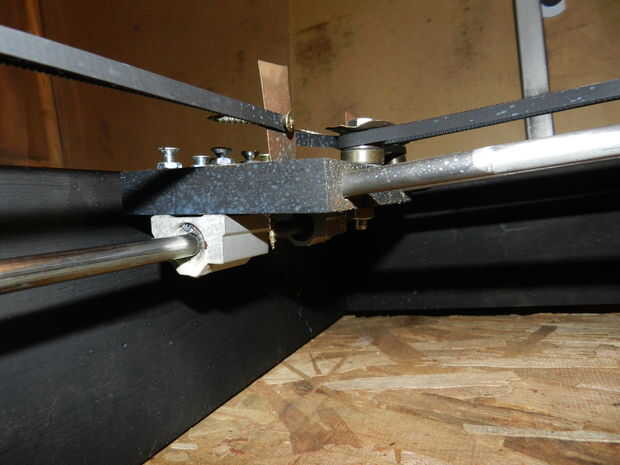

- La barra redonda: He comprado varilla de 3/8" acero (aluminio trabajaría mejor pero el acero es más barato y más fácil de encontrar) de Homedepot, la razón por la que fui con el más gruesa 3/8" prevenir y comba en el carril. La barra de vino cubierta de una grasa como la sustancia, debe quitarse antes de usar la barra. Almohadillas de lijado de acero, lana de acero o papel de alto grano de arena debe trabajar, después de lijar el acero debe ser muy suave y mirar como lo hace en las fotos anteriores. Después de todo es montar los rieles deben recubrirse con grasa de litio blanca, esto previene la oxidación y las lanzaderas de deslizamiento.

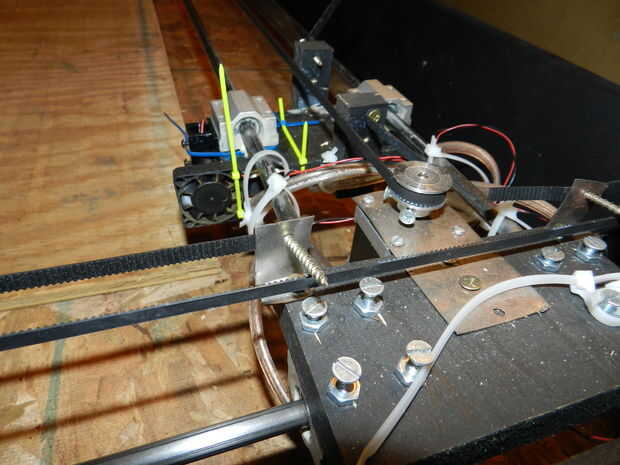

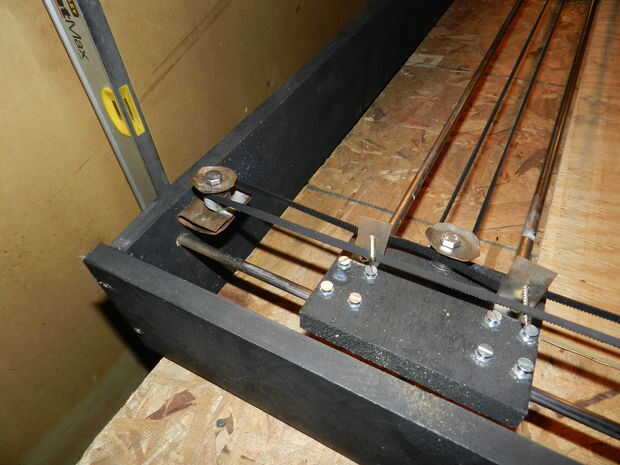

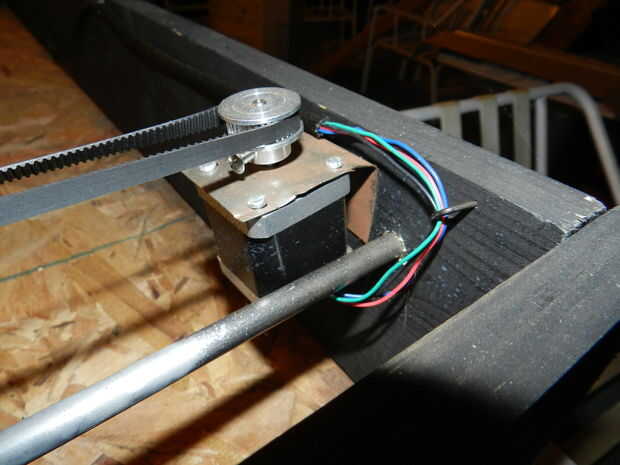

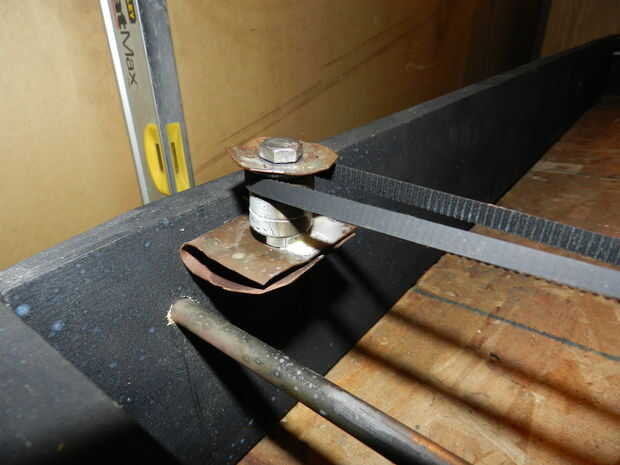

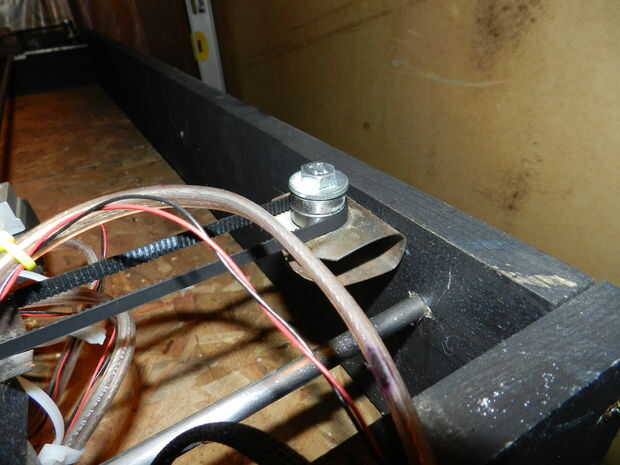

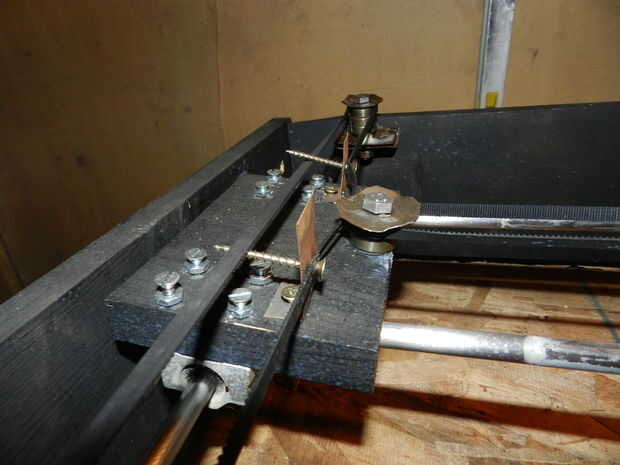

- El cinturón y motores paso a paso: Cuando vinieron a montar los motores paso a paso a la base y colocar la correa de distribución yo qué herramientas tenía a la mano. Los motores paso a paso y cojinetes deben ir en primera antes de preocuparse de colocarle la correa. Para montar los motores a la madera, corté un pedazo rectangular de metal de hoja de la anchura de los motores y sobre dos veces la anchura de la longitud. Luego perforé 6 agujeros, 4 para la parte superior del motor así que usted puede atornillar la chapa del motor paso a paso y 2 orificios en el extremo de la chapa. Luego doblar el metal de hoja 90 grados y atornillar la chapa a la madera. En el lado opuesto del paso a paso el motor es donde montar sus rodamientos. Cada conjunto de rodamiento de la polea consta de un perno, 2 rodamientos, una lavadora y chapa. Simplemente perforé dos agujeros en extremos opuestos de la pieza rectangular de metal y un agujero más pequeño en el centro. Luego doblar la chapa en forma de "C", poner la arandela en el perno de primero había seguido por los dos rodamientos y finalmente poner el perno a través de ambos agujeros en los extremos de la chapa y apretar hacia abajo con una tuerca en la parte inferior. El metal de hoja entonces consigue atornillado a la madera con el agujero perforado en el centro de la chapa. En cuanto a la correa de distribución puse un tornillo a través de cada extremo de la correa y luego atornillar cada extremo de la correa a un pequeño trozo de madera unido a la lanzadera correspondiente. Usted puede obtener una imagen mucho mejor de lo que estoy describiendo en las fotos anteriores.
